Principios básicos de las funciones de trayectoria
6.2
6
TNC 320 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 1/2014
171

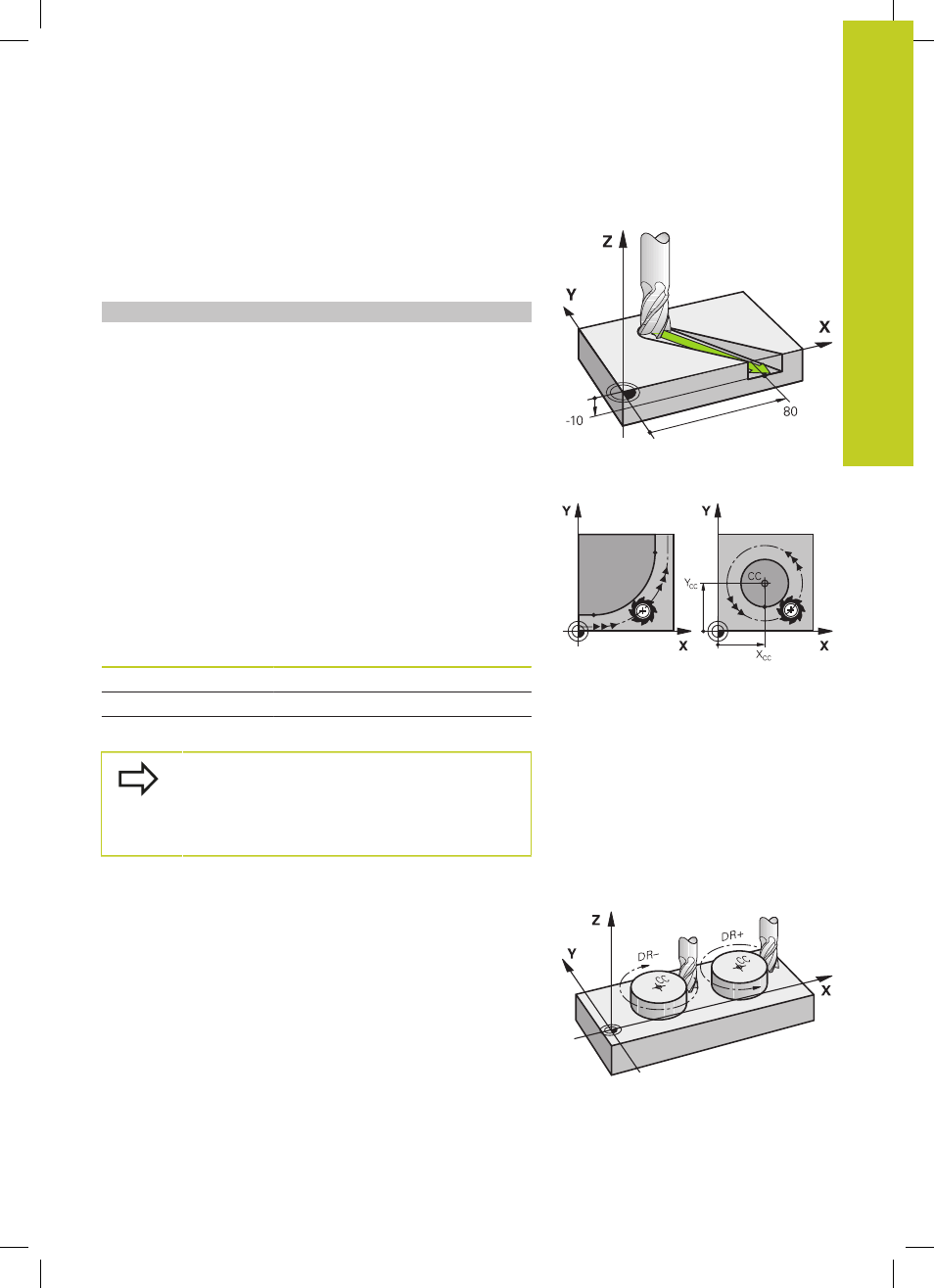

Movimiento tridimensional
La frase del programa contiene tres indicaciones de coordenadas:
el TNC desplaza la herramienta en el espacio a la posición
programada.
Ejemplo
L X+80 Y+0 Z-10
Círculos y arcos de círculo
En los movimientos circulares, el TNC desplaza simultáneamente
dos ejes de la máquina: La herramienta se desplaza respecto
a la pieza según una trayectoria circular. Para los movimientos
circulares se puede introducir el punto central del círculo CC.
Con las funciones de trayectoria para arcos de círculo se programan
círculos en los planos principales: El plano principal se define en
la llamada a la herramienta TOOL CALL al determinar el eje del
cabezal:
Eje del cabezal
Plano principal
Z
XY, también UV, XY, UY
Y
ZX, también WU, ZU, WX
X
YZ, también VW, YW, VZ
Los círculos que no son paralelos al plano principal,
se programan con la función "Inclinación del plano de
mecanizado" (ver Modo de Empleo Ciclos, Ciclo 19,
PLANO DE MECANIZADO) o con parámetros Q (ver
"Principio y resumen de funciones", Página 236).
Sentido de giro DR en movimientos circulares
Para los movimientos circulares sin paso tangencial a otros
elementos del contorno se introduce el sentido de giro como
sigue:
Giro en el sentido horario:
DR-
Giro en el sentido antihorario:
DR+
