HEIDENHAIN TNC 320 203
6.6 Bahnbew
e
gung
e
n – F
reie K
ont
ur
-Pr
ogr
ammier
ung FK (Sof
tw
ar
e-Option
A
d
v
a
nced pr
ogr
a
mming f
eat
ur
es)

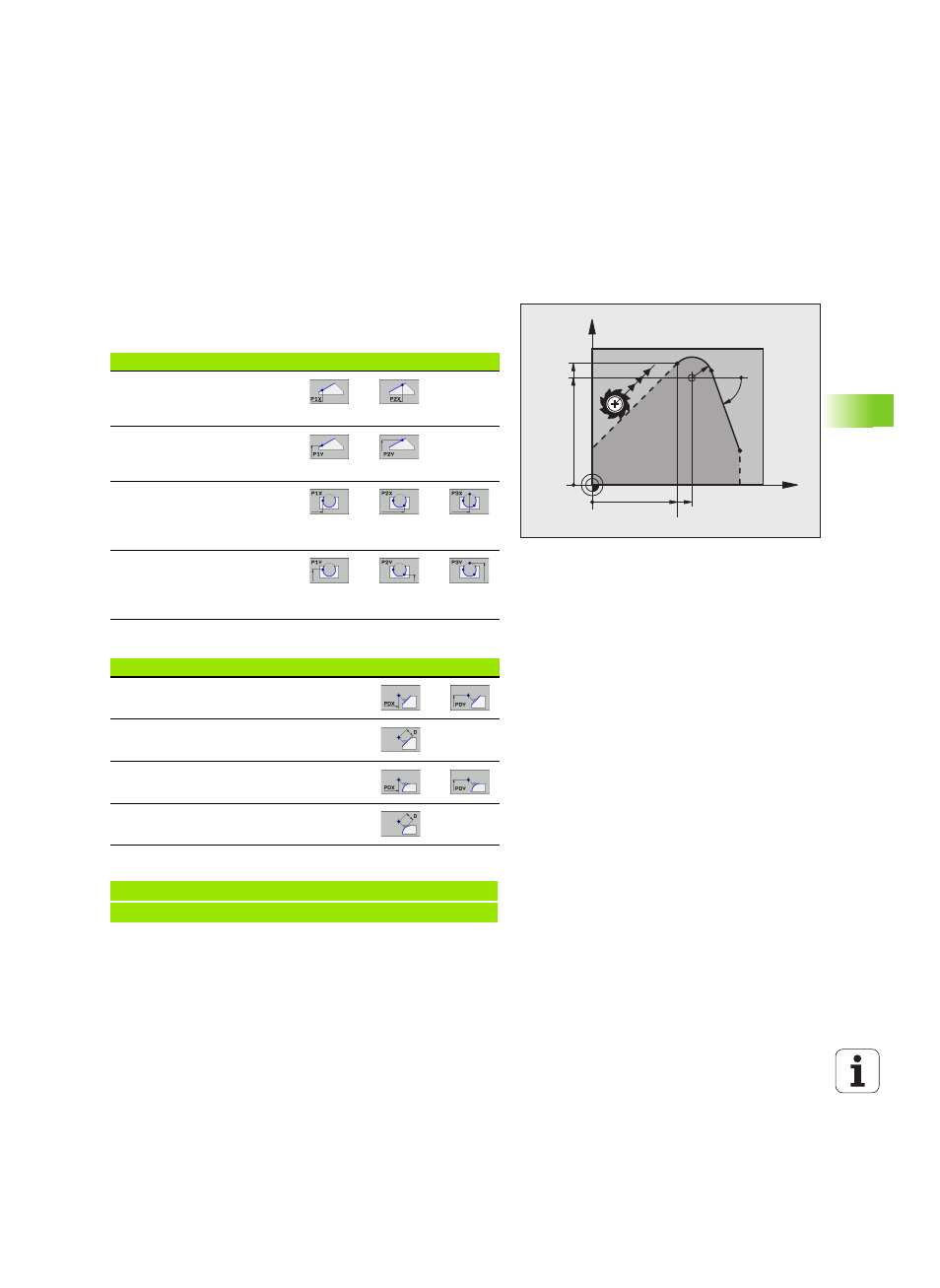

Puntos auxiliares
Tanto para rectas como para trayectorias circulares libres se pueden
introducir coordenadas de puntos auxiliares sobre o junto al contorno.
Puntos auxiliares sobre un contorno
Los puntos auxiliares se encuentran directamente en la recta, o bien
en la prolongación de la recta, o bien directamente sobre la trayectoria
circular.
Puntos auxiliares junto a un contorno
Ejemplo de frases NC
X
Y
53
60.071
50
42.929
R10
70°
Datos conocidos Softkeys
Coordenadas X de un punto
auxiliar
P1 o P2 de una recta
Coordenadas Y de un punto
auxiliar
P1 o P2 de una recta
Coordenadas X de un punto
auxiliar
P1, P2 o P3 de una trayectoria
circular
Coordenadas Y de un punto
auxiliar
P1, P2 o P3 de una trayectoria
circular
Datos conocidos Softkeys
Coordenada X e Y del punto auxiliar junto a
una recta
Distancia del punto auxiliar a las rectas
Coordenada X e Y de un pto. auxiliar junto a
una trayectoria circular
Distancia del punto auxiliar a la trayectoria
circular
13 FC DR- R10 P1X+42.929 P1Y+60.071
14 FLT AN-70 PDX+50 PDY+53 D10
