HEIDENHAIN TNC 320 75
3.1 Nociones básicas
Sistema de referencia en fresadoras
Para el mecanizado de una pieza en una fresadora, deberán referirse
generalmente respecto al sistema de coordenadas cartesianas. El

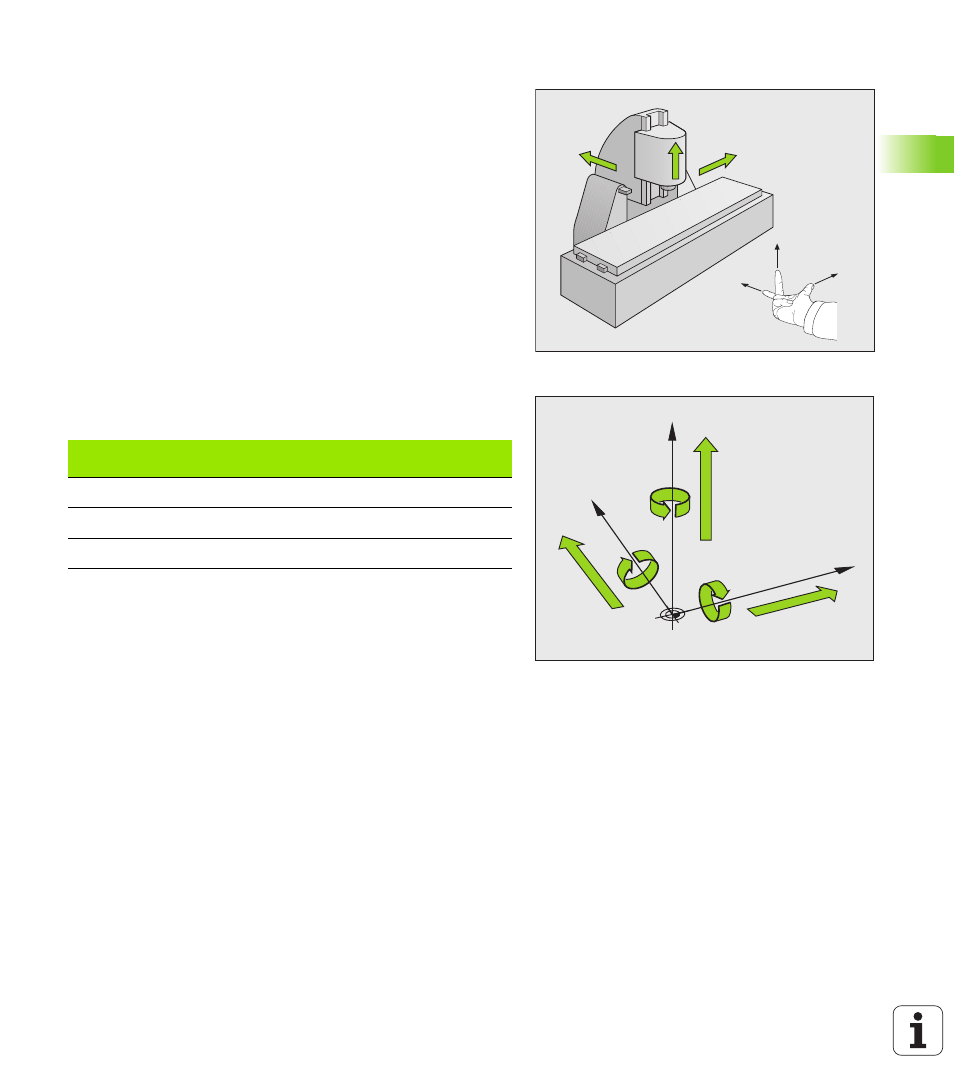

dibujo de la derecha indica como están asignados los ejes de la
máquina en el sistema de coordenadas cartesianas. La regla de los
tres dedos de la mano derecha sirve como orientación: Si el dedo del
medio indica en la dirección del eje de la herramienta desde la pieza
hacia la herramienta, está indicando la dirección Z+, el pulgar la
dirección X+ y el índice la dirección Y+.
El TNC 320, opcionalmente, puede controlar hasta 5 ejes. Además de
los ejes principales X, Y y Z, existen también ejes auxiliares paralelos
U, V y W. Los ejes giratorios se caracterizan mediante A, B y C. En la
figura de abajo a la derecha se muestra la asignación de los ejes
auxiliares o ejes giratorios respecto a los ejes principales.
Denominación de los ejes
Los ejes X,Y y Z se denominan también en su máquina de fresado
como eje de herramientas, eje principal (1er eje) y eje secuandario
(2º eje). El orden de los eje de las herramientas es decidido por el
orden de los ejes principales y secundarios.
+X
+Y
+Z
+X
+Z +Y
W+
C+
B+
V+ A+
U+
Y
X
Z
Eje de
herramientas
Eje principal Eje auxiliar
X Y Z
Y Z X
Z X Y
