158 Programación: Programar contornos
6.2 Nociones básicas sobr
e las funciones de tr
a
y
e
ct
or
ia Sentido de giro DR en movimientos circulares
Para los movimientos circulares sin paso tangencial a otros elementos
del contorno se introduce el sentido de giro como sigue:
Giro en sentido horario: DR-
Giro en sentido antihorario: DR+
Corrección de radio
La corrección de radio debe estar en la frase en la cual se realiza la
aproximación al primer tramo del contorno. La corrección de radio no
se debe activar en la frase para una trayectoria circular. Dicha
corrección se programa antes en una frase lineal (Véase "Trayectorias
- coordenadas cartesianas" en pág. 168) o en la frase de aproximación
(frase APPR, Véase "Aproximación y salida del contorno" en pág. 160).

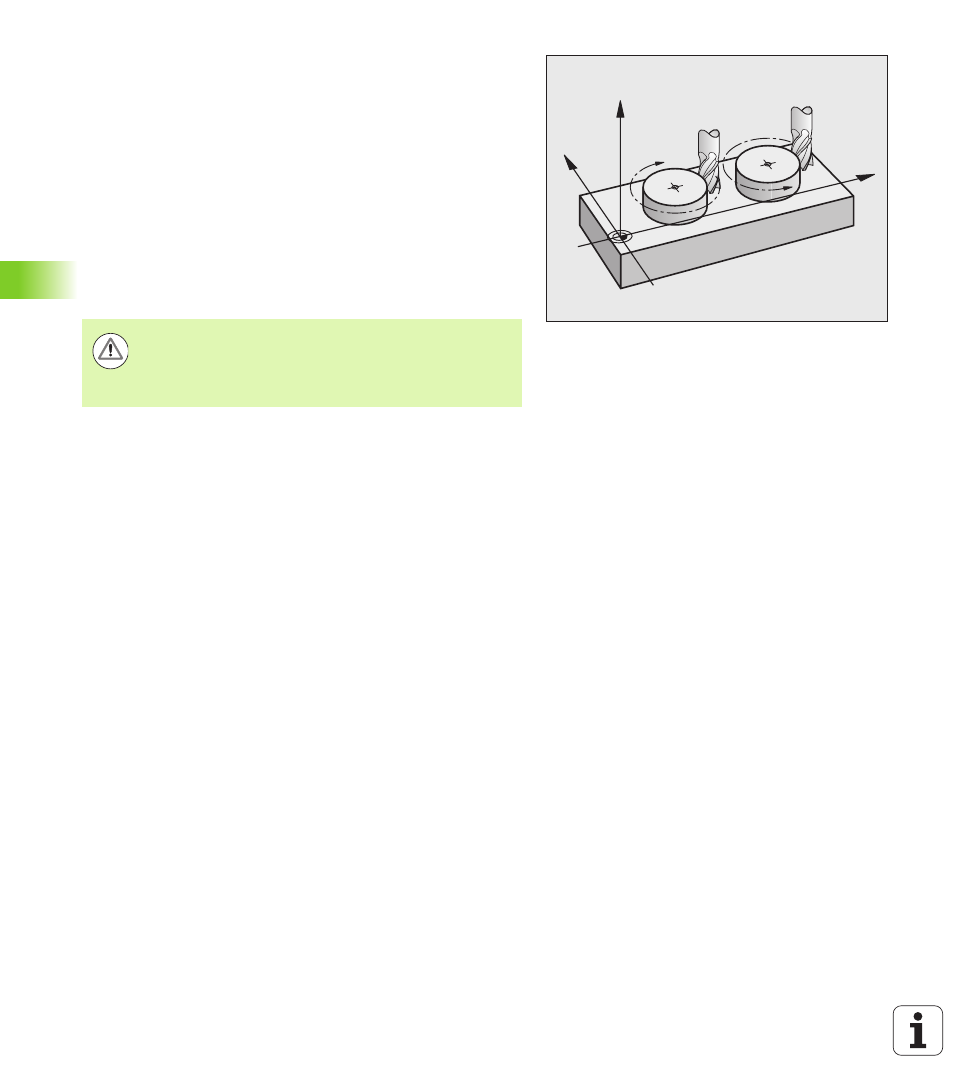

Posicionamiento previo
CC
CC
DR–
DR+
X
Z
Y
¡Atención: Peligro de colisión!
Al principio de un programa de mecanizado la herramienta
se posiciona de forma que no se dañe la herramienta o la
pieza.
