Escala en el sistema Marcas de referencia
lineal de medida codificadas
Sistemas de medición de recorridos y marcas de ref.
Los visualizadores de cotas ND 281 y NDP 281 están
preparados preferentemente para la conexión de palpadores
de medida MT de HEIDENHAIN. Los palpadores MT tienen
una marca de referencia.
Otros sistemas lineales de medida fotoeléctricos (véase
"Sistemas lineales de medida") pueden tener una o varias
marcas de referencia, incluso "codificadas".
En el caso de una interrupción de tensión se pierde la
asignación entre la posición del palpador y el valor de posición
visualizado. Con las marcas de referencia de los sistemas de
medida y el proceso automático REF del visualizador, después
de la conexión de red, se puede reproducir de nuevo la
asignación sin ningún problema.
Al sobrepasar las marcas de referencia, se genera una señal
que caracteriza dicha posición de la regla como punto de
referencia. Asimismo el visualizador calcula de nuevo la
asignación entre la posición del palpador y los valores de
visualización determinados por última vez.
Para ello, en los sistemas lineales de medida con marcas de
referencia codificadas , sólo se necesita un desplazamiento
máximo de 20 mm.

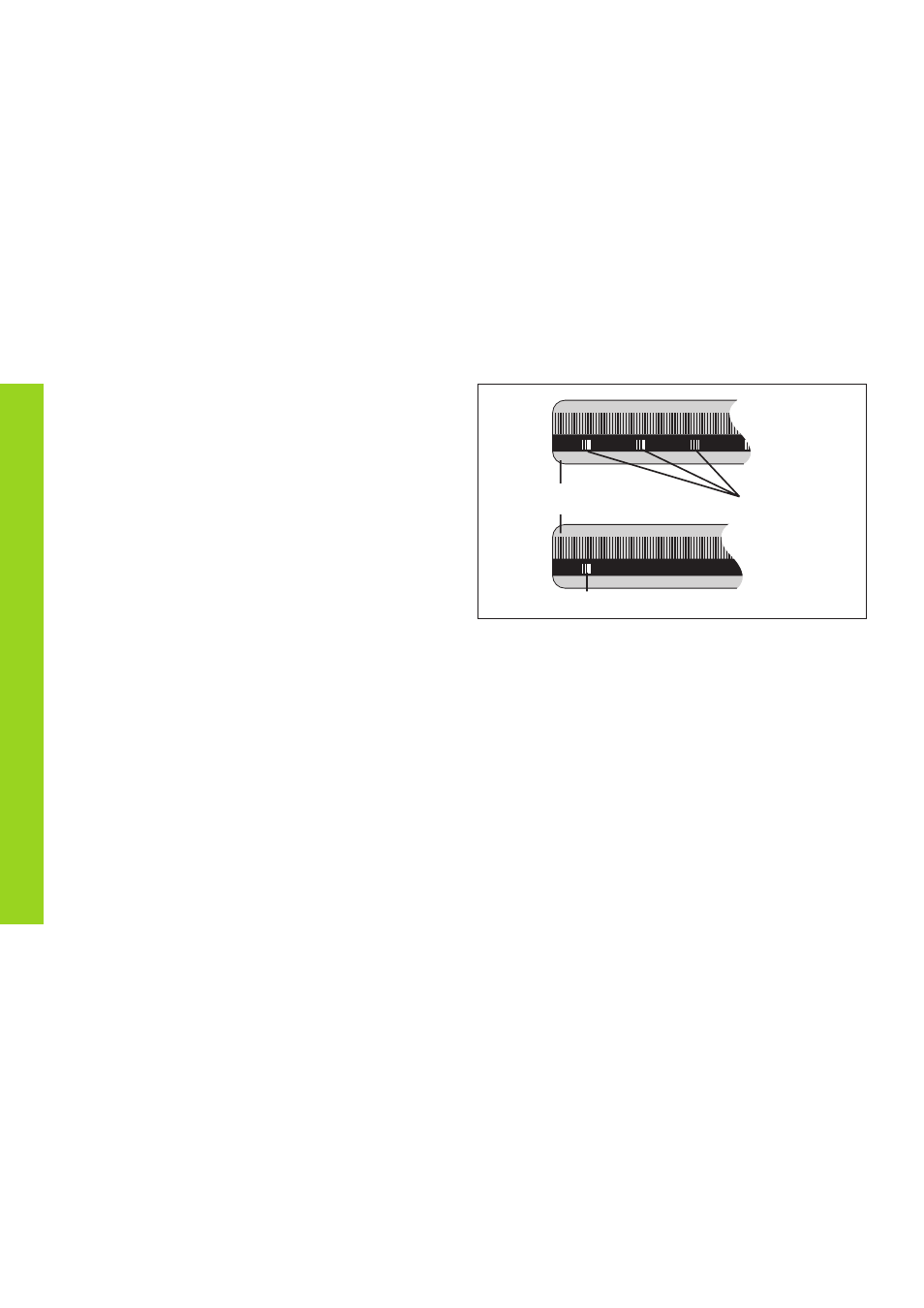

Marcas de referencia
Marcas de referencia en sistemas lineales de medida
Sistemas de medida de recorridos y marcas de ref.
