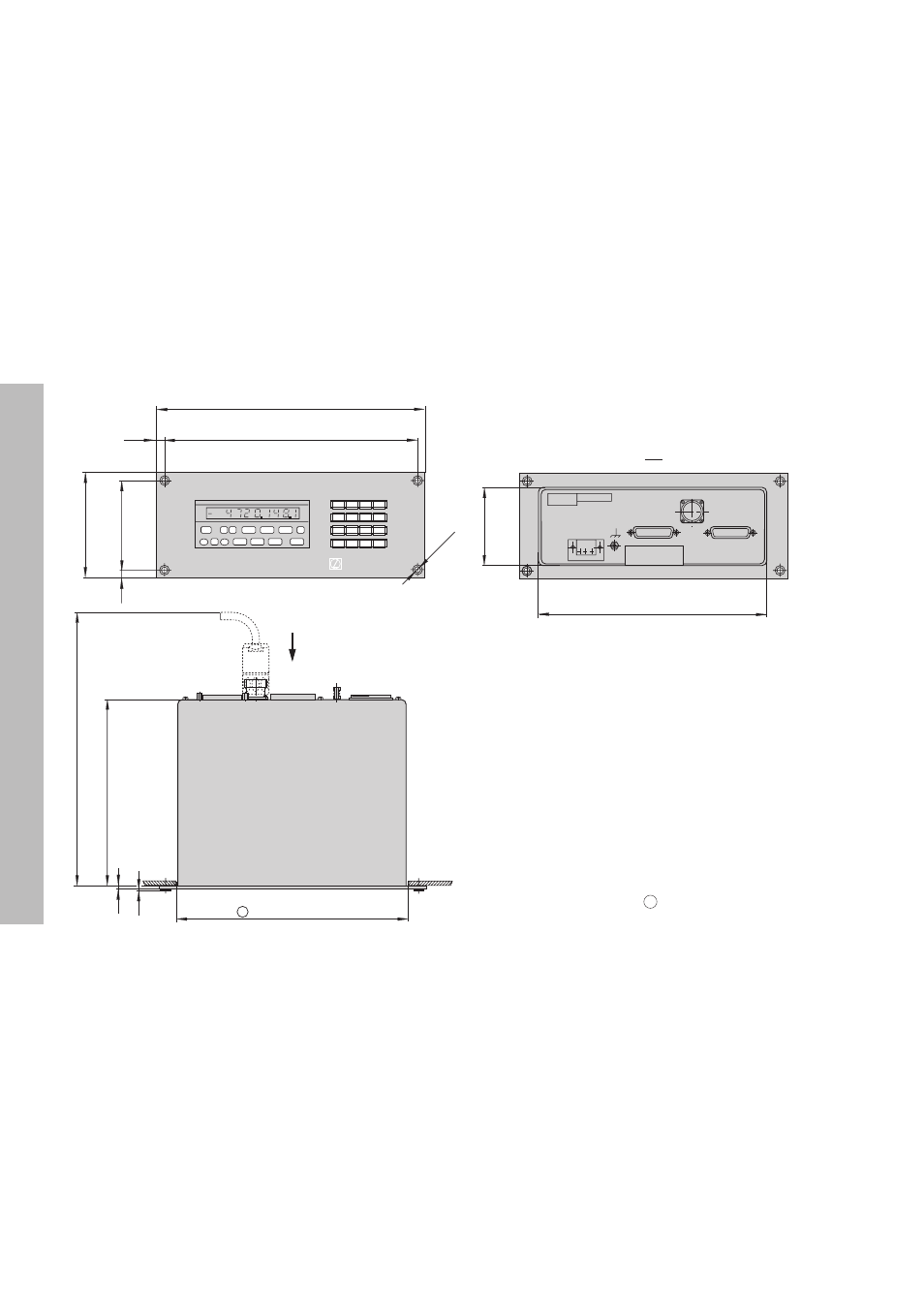

NDP 281: Dimensiones en mm/pulgadas
259+0.5 x 88+0.5
10.2"+.02" x 3.46"+.02"
297 11.7"
196 7.72"
2
.08"
1
.04"
X
F
269 ± 0.2
10.59" ± .008"
281
11.06"
6
.24"
¯5.5
DIA .22"
110 4.33"
6
.24"
98
± 0.2
3.858"
± .008"
HEIDENHAIN
Sección de la placa frontal F
X31 X41
X1
86
3.39"
257
10.12"
X
X51
Datos t
é
cnicos
