INDIGO AV Mixer
Manual de usuario
Sección 3 — Conexiones
Conexiones de interfaz

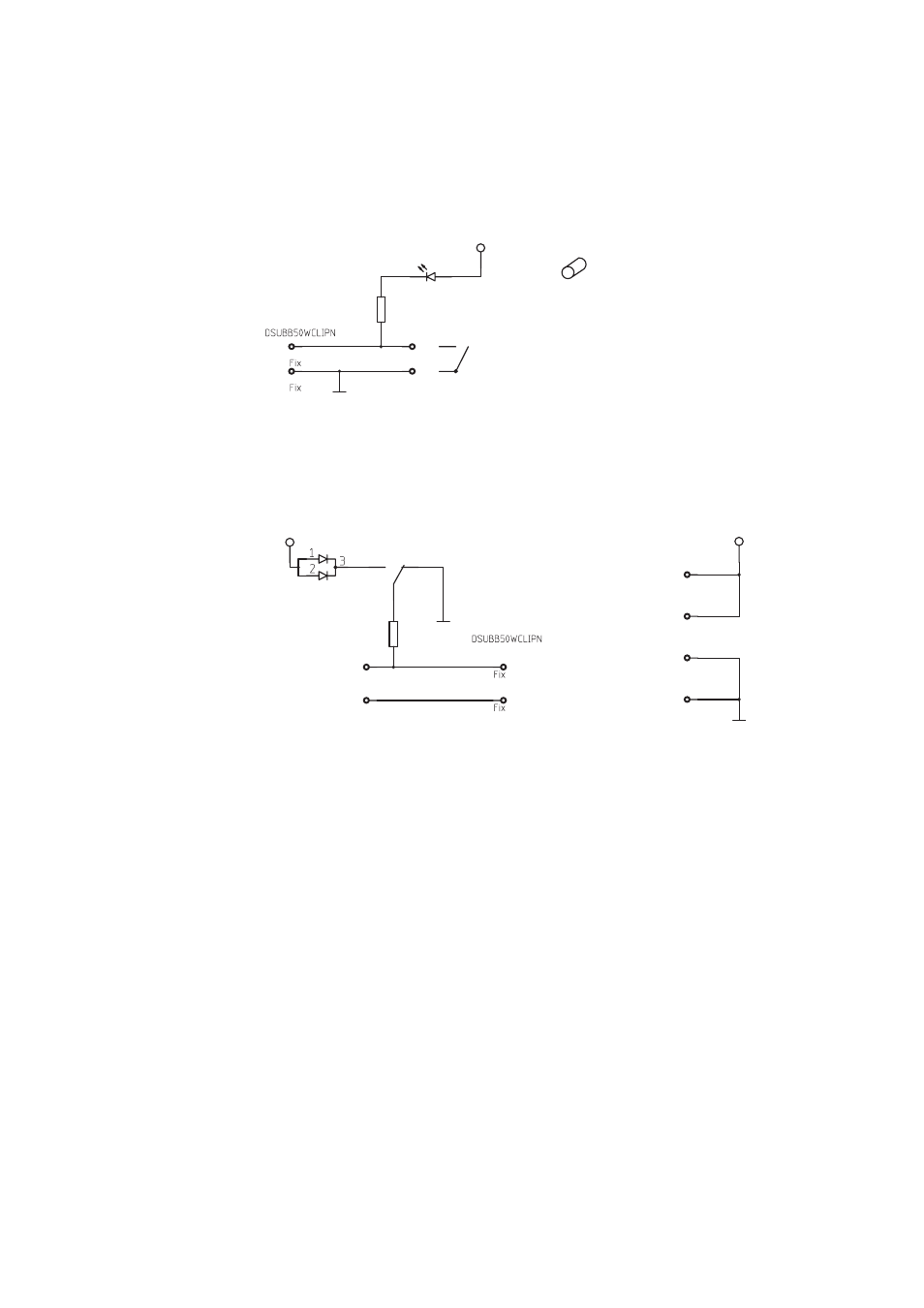

La figura siguiente muestra cómo conectar GPI 1 de la interfaz GPI a modo
de ejemplo. Las otras entradas se conectan de la misma forma:
Figura 19. Interfaz GPI
La figura siguiente muestra cómo conectar GPO 1 de la interfaz GPO,
como ejemplo. Las otras entradas se conectan de la misma forma:
Figura 20. Interfaz GPO
-
-
-
-
