Tally/GPI/GPO
Se presenta con un adaptador de montaje en la pared (UE y Estados
Unidos) para suministro de alimentación con potencia máxima de 5 V CC
y 10 W. Si es preciso, pida a su concesionario un adaptador diferente.
También puede desarrollar su propia caja de conexiones o simplemente
conectar las patas que necesite para su aplicación.
GPI/GPO Interface
A continuación, puede ver la asignación de patas del conector GPI/GPO y
cómo conectar las entradas y salidas de la interfaz.
Conector GPI/GPO
Un par de patas del conector GPI/GPO representa una entrada o una
salida. La tabla siguiente muestra las asignaciones de las patas
correspondientes:

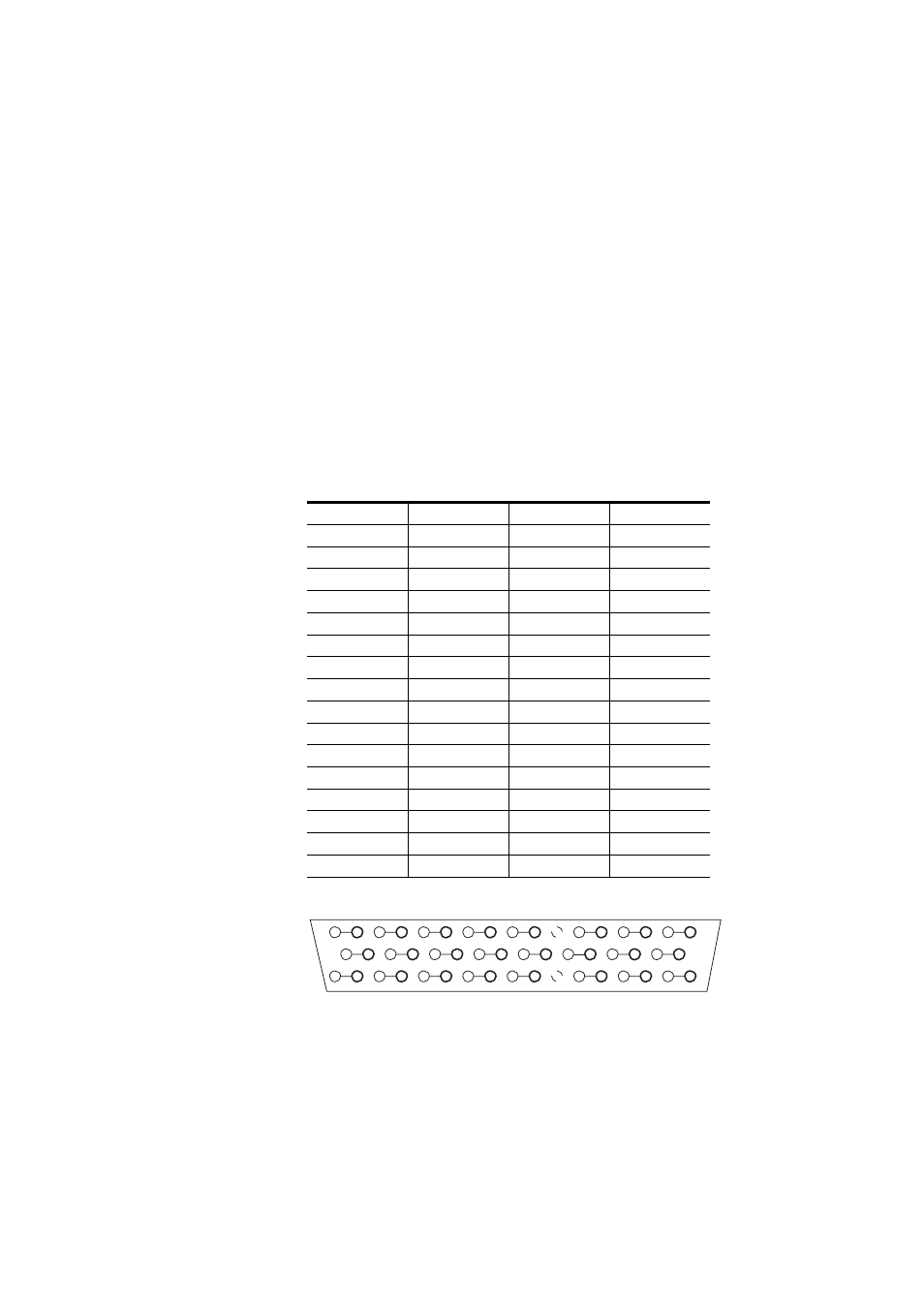

Figura 18. Conector Sub-D de 50 patas para características GPI/GPO
GPI Pins GPO Pins
1 1, 2 1 22, 23
2 18, 19 2 8, 9
3 34, 35 3 24, 25
4 3, 4 4 41, 42
5 20, 21 5 10, 11
6 36, 37 6 26, 27
7 5, 6 7 43, 44
8 38,39 8 12, 13
9 28, 29
10 45, 46
11 14, 15
12 30, 31
13 47, 48
14 16, 17
15 32, 33
16 49, 50
