1. Seleccione un lugar de montaje adecuado y verifique si hay cable suficiente para
la conexión con los cables de la carcasa.
2. Marcar y taladrar agujeros de montaje en la superficie con la brida de montaje en
techo.
3. Tire de los cables necesarios para conectar la cámara domo desde el techo.
4. Conecte el soporte de techo con tornillos tendido del cable a través de la tuerca
de bloqueo.
5. Apriete la carcasa con el conducto usando la toma después de pasar los cables a
través del conducto.
6. Conecte el cable de seguridad de la carcasa al tornillo de rosca cortante M6x35 de
montaje en techo.
7. Después de conectar los cables, fije el conducto al montaje de techo con la tuerca
de bloqueo.
8. Apriete los tornillos de fijación de la toma y la tuerca de bloqueo con la llave
suministrada.

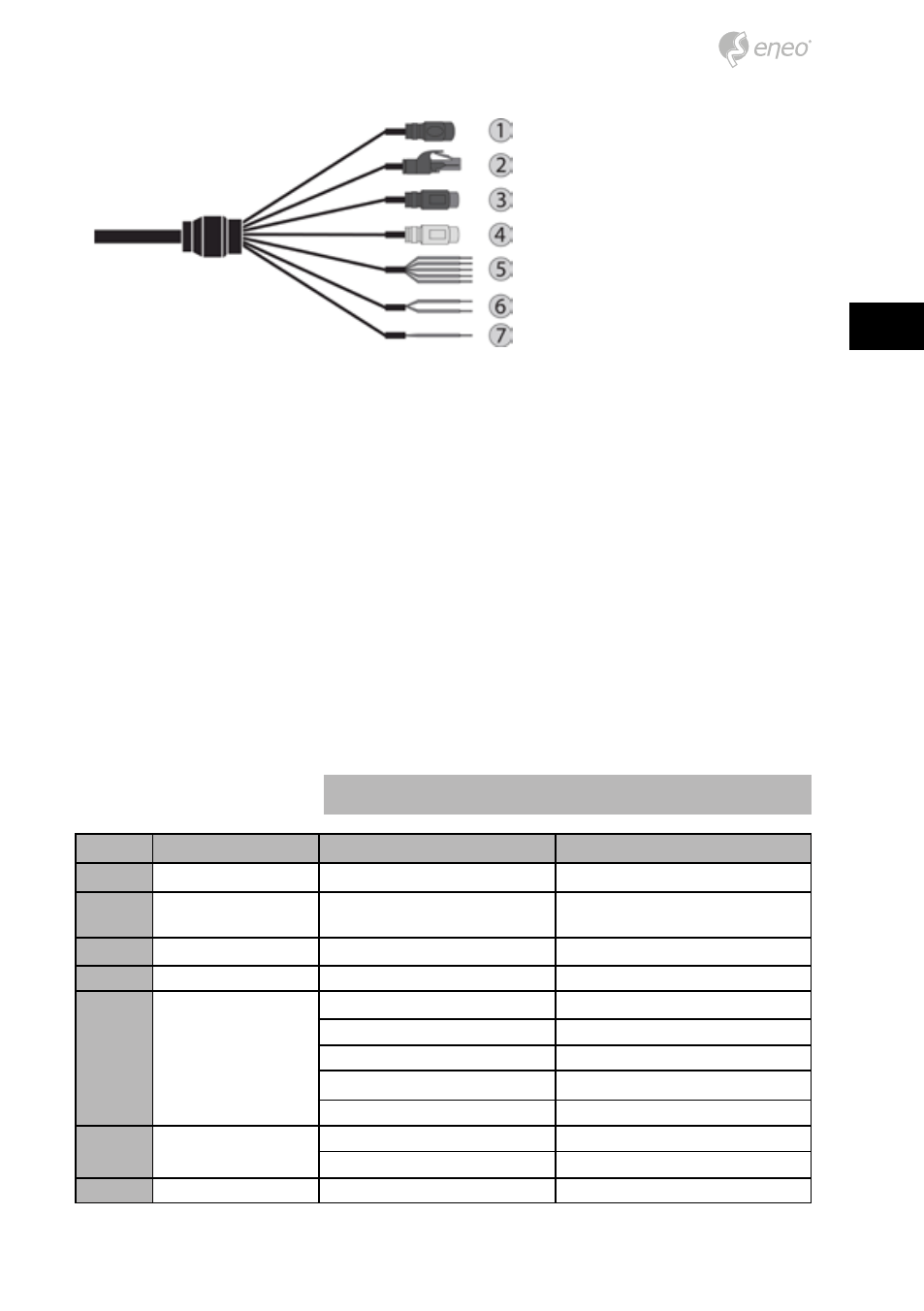

Configuración básica del sistema de cámara
No. Conector Color del cable Descripción
1 Clavija CC NEGRO 12VDC
2 RJ-45 NEGRO
Ethernet, puerto RJ-45 compatible con
10/100Mbps (opción funcionalidad PoE++)
3 RCA NEGRO Entrada de audio
4 RCA GRIS Salida de audio
5 Cable de 5 pines
AMARILLO Entrada de Alarma 1
BLANCO Entrada de Alarma 2
VIOLETA Entrada de Alarma 3
MARRÓN Entrada de Alarma 4
GRIS GND
6 Cable de 2 pines
ROJO Salida de alarma
NEGRO GND
7 Cable 1-pin AMARILLO / VERDE F-GND
