25
IT
1. Individuare una posizione adatta per il montaggio e verificare che vi sia cavo
sufficiente per il collegamento ai cavi dell'alloggiamento.
2. Segnare e forare i fori nella superficie utilizzando la flangia per il montaggio a
soffitto.
3. Estrarre dal soffitto i cavi necessari per collegare la telecamera dome.
4. Fissare la staffa per il montaggio a soffitto con le viti facendo passare i cavi attra-
verso il dado di bloccaggio.
5. Dopo aver fatto passare i cavi dal tubo, serrare l'alloggiamento con il tubo usando
il manicotto.
6. Fissare il filo di sicurezza dell'alloggiamento alla vite di fissaggio m6X35 del sup-
porto a soffitto.
7. Dopo il collegamento dei cavi, fissare il tubo al supporto a soffitto utilizzando il
dado di bloccaggio.
8. Serrare le viti di regolazione del manicotto e il dado di bloccaggio con la chiave
fornita.

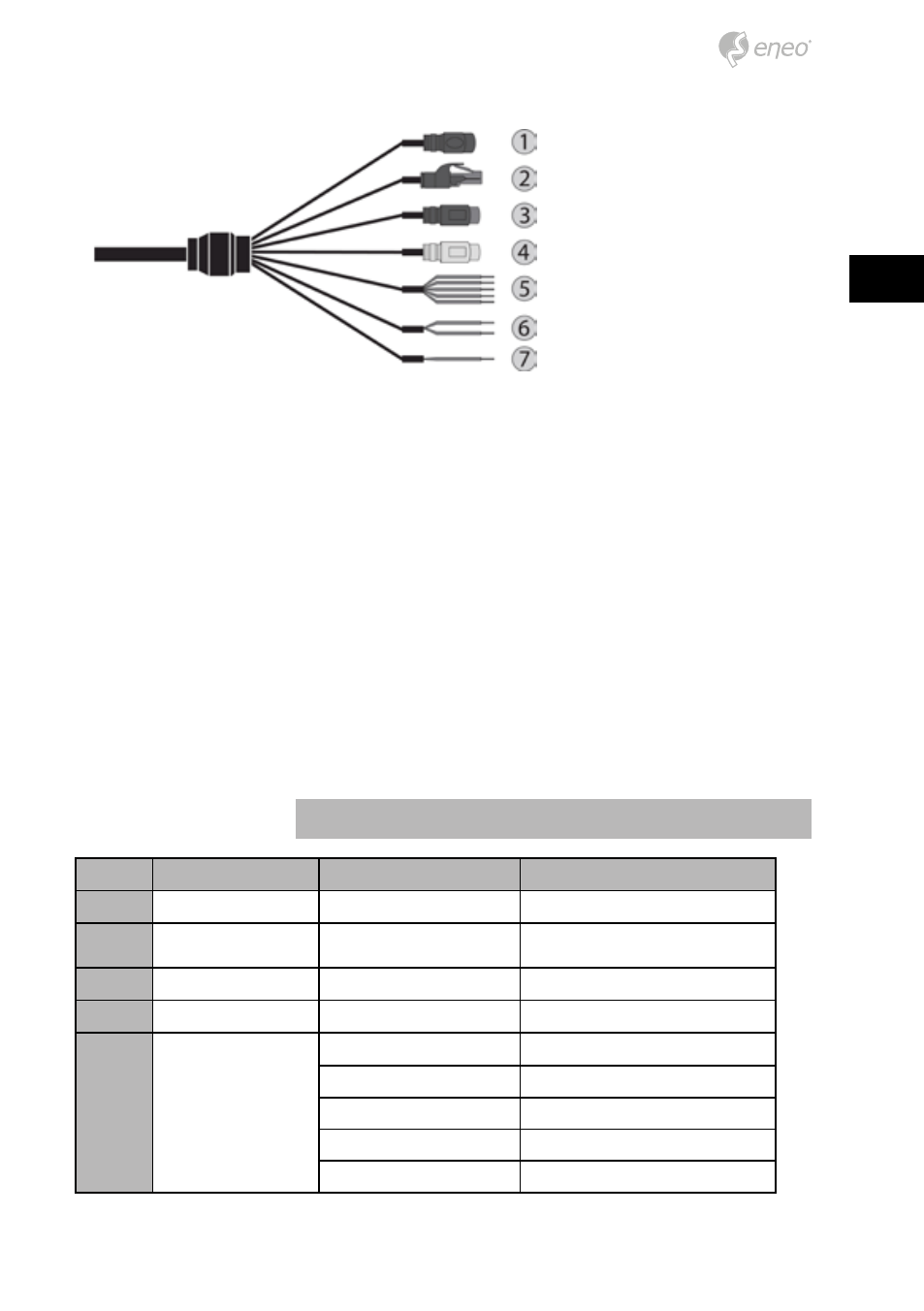

Configurazione di base del sistema telecamera
N. Connettore Colore del filo Descrizione
1 Jack CC NERO 12VCC
2 RJ-45 NERO
Ethernet, porta RJ-45 compatibile con 10/100
Mbps (funzionalità PoE++ come opzione)
3 RCA NERO Ingresso audio
4 RCA GRIGIO Uscita audio
5 Cavo a 5 pin
GIALLO Ingresso Allarme 1
BIANCO Ingresso Allarme 2
VIOLA Ingresso Allarme 3
MARRONE Ingresso Allarme 4
GRIGIO TERRA
Vite
