4 Copyright © 2003 - 2015 Airmar Technology Corp. Todos los derechos reservados.
Instalación en un casco de sandwich de fibra
de vidrio
El núcleo (madera o espuma) se debe cortar y sellar con cuidado.
Es necesario proteger el núcleo contra la infiltración de agua y re-
forzar el casco para que no se aplaste bajo la tuerca, con lo que
el casquillo se soltaría.
PRECAUCIÓN: Selle completamente el casco para evitar la infil-
tración de agua en el núcleo.
1. Perfore un orificio de guía de 3 mm o 1/8" perpendicular a la línea
de flotación desde el interior del casco (figura 6). Si hay un refuerzo,
arbotante u otra irregularidad del casco junto a la ubicación escogi-
da, efectúe el taladro desde el exterior. (Si efectúa el taladro en un
lugar equivocado, realice otro en un lugar más apropiado. Aplique
cinta de pintor en el exterior del casco sobre el taladro incorrecto y
rellénelo con epoxi.)
2. Con una broca de la medida adecuada, perfore un orificio desde el
exterior del casco solamente a través del forro exterior. Debe sos-
tener el taladro a plomo, de modo que el orificio sea perpendicular
a la superficie del agua.
3. El diámetro óptimo interior del orificio depende del espesor del
casco y del ángulo de pantoque. El diámetro debe ser lo bastante
grande para que el núcleo quede completamente sellado.
Con una broca de la medida adecuada para el interior del casco,
perfore el forro interior y la mayor parte del núcleo desde el interior
del casco, manteniendo el taladro perpendicular al casco. El mate-
rial del núcleo puede ser muy blando. Aplique poca presión a la
broca después de atravesar el forro interior para no perforar de for-
ma accidental el forro exterior.
4. Extraiga el tapón de material de núcleo, de manera que el interior
del forro exterior y el núcleo interior del casco queden plenamente
expuestos. Lije y limpie el forro interior, el núcleo y el forro exterior
alrededor del orificio.
5. Revista con cera un cilindro hueco o macizo del diámetro adecua-
do y fíjelo con cinta adhesiva. Rellene el espacio entre el cilindro y
el casco con epoxi de moldeo. Cuando el epoxi esté seco, retire el
cilindro.
6. Lije y limpie el área en torno al orificio, por dentro y por fuera, para
que el sellador se adhiera correctamente al casco. Si hay algún re-
siduo de petróleo en el interior del casco, elimínelo con un deter-
gente doméstico suave o un disolvente flojo (por ejemplo alcohol)
antes de lijar.
7. Proceda al "Corte de la barquilla estándar" según se describe en la
página 2.
Pintura antiincrustante
Las superficies expuestas a agua salada se deben revestir con pin-
tura antiincrustante. Utilice únicamente una pintura antiincrustante
al agua. No utilice nunca pintura con cetona, ya que las cetonas
pueden atacar a numerosos plásticos y el transductor podría resul-
tar dañado. Aplique pintura antiincrustante cada 6 meses o al ini-
cio de cada temporada de navegación.
Mantenimiento, reparación y sustitución
Limpieza
Las incrustaciones acuáticas pueden acumularse rápidamente en
la superficie del transductor y reducir sus prestaciones en sema-
nas. Limpie la superficie con un estropajo Scotch-Brite® y un de-
tergente doméstico suave, con cuidado de no rayarla. Si las
incrustaciones son muy abundantes, lije ligeramente en húmedo
con papel de lija de grano fino húmedo/seco.
Transductor de recambio y repuestos
La información necesaria para pedir un transductor de recambio está
impresa en la etiqueta del cable. No retire la etiqueta. Cuando efec-
túe el pedido, especifique el número de referencia, la fecha y la fre-
cuencia en kHz. Para mayor comodidad, anote estos datos en la
parte superior de la primera página.
Las piezas perdidas, rotas y gastadas se deben cambiar inmedia-
tamente.
Número de
Tuerca referencia
de Modelo del casco Tipo de barquilla la barquilla
B45 02-031-3 Estándar 33-351-01
Altas prestaciones 33-509-01
B258, B271W,
B285HW, B285M 02-222-03 Estándar 33-226-01
Altas prestaciones 33-523-01
B260 02-036-2 Altas prestaciones 33-391-01
B265LH, B265LM,
B275LHW 02-036-2 Altas prestaciones 33-391-01
SS258 02-539-01 Estándar 33-226-01
Altas prestaciones 33-523-01
SS260 02-036-03 Altas prestaciones 33-391-01
SS270W 02-036-03 Altas prestaciones 33-391-01
SS505 02-111-01 Altas prestaciones 33-355-01
Obtenga las piezas a través del fabricante del instrumento o en
un establecimiento de efectos navales.
Gemeco Tel: 803-693-0777
(USA) Fax: 803-693-0477
email: [email protected]
Airmar EMEA Tel: +33.(0)2.23.52.06.48
(Europa, Oriente Medio, África) Fax: +33.(0)2.23.52.06.49
email: [email protected]
Casco
Forro exterior
Cilindro macizo o hueco
Introducir epoxi
de moldeo
Núcleo
Forro interior

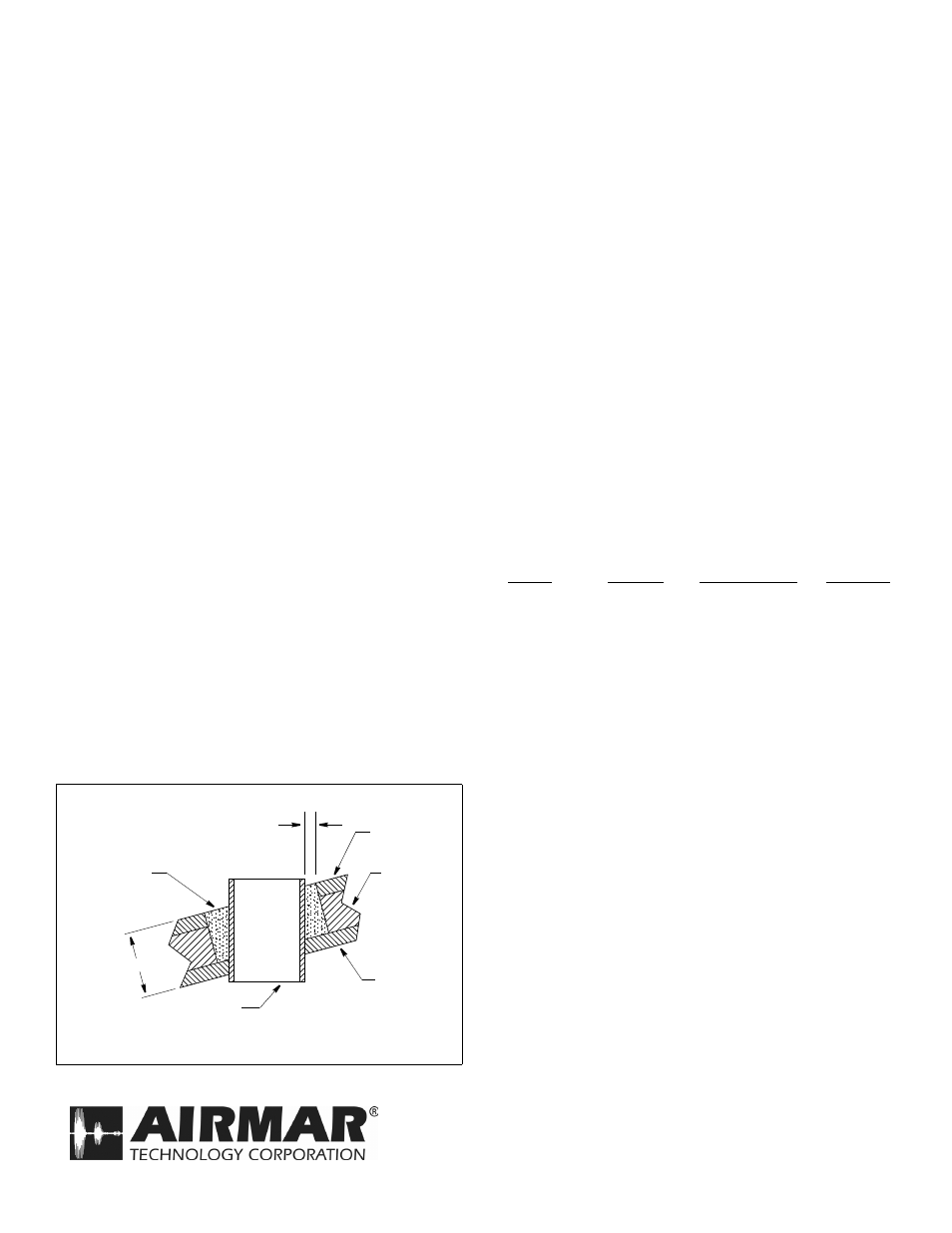

Figura 6. Preparación de casco de sandwich de fibra de vidrio
Copyright © 2005 Airmar Technology Corp.
Dimensión igual al
espesor del forro
exterior del casco
para asegurar una
holgura adecuada
35 Meadowbrook Drive, Milford, New Hampshire 03055-4613, USA
