17
Conexión a una red NMEA 2000 ®
PRECAUCIÓN: En una red NMEA 2000 solo son necesarias dos resistencias
terminales. Más de dos degradarán el funcionamiento del bus.
Lleve el cable WeatherStation a la red NMEA 2000. Enchufe el conector de
NMEA 2000 al nodo de red (figura 8). Enrolle el cable sobrante y sujételo con
abrazaderas para evitar que resulte dañado.
NOTA: Los cables WeatherStation de más de 6 m (20') de largo tienen una
resistencia terminal incorporada en el conector WeatherStation (figura 9).

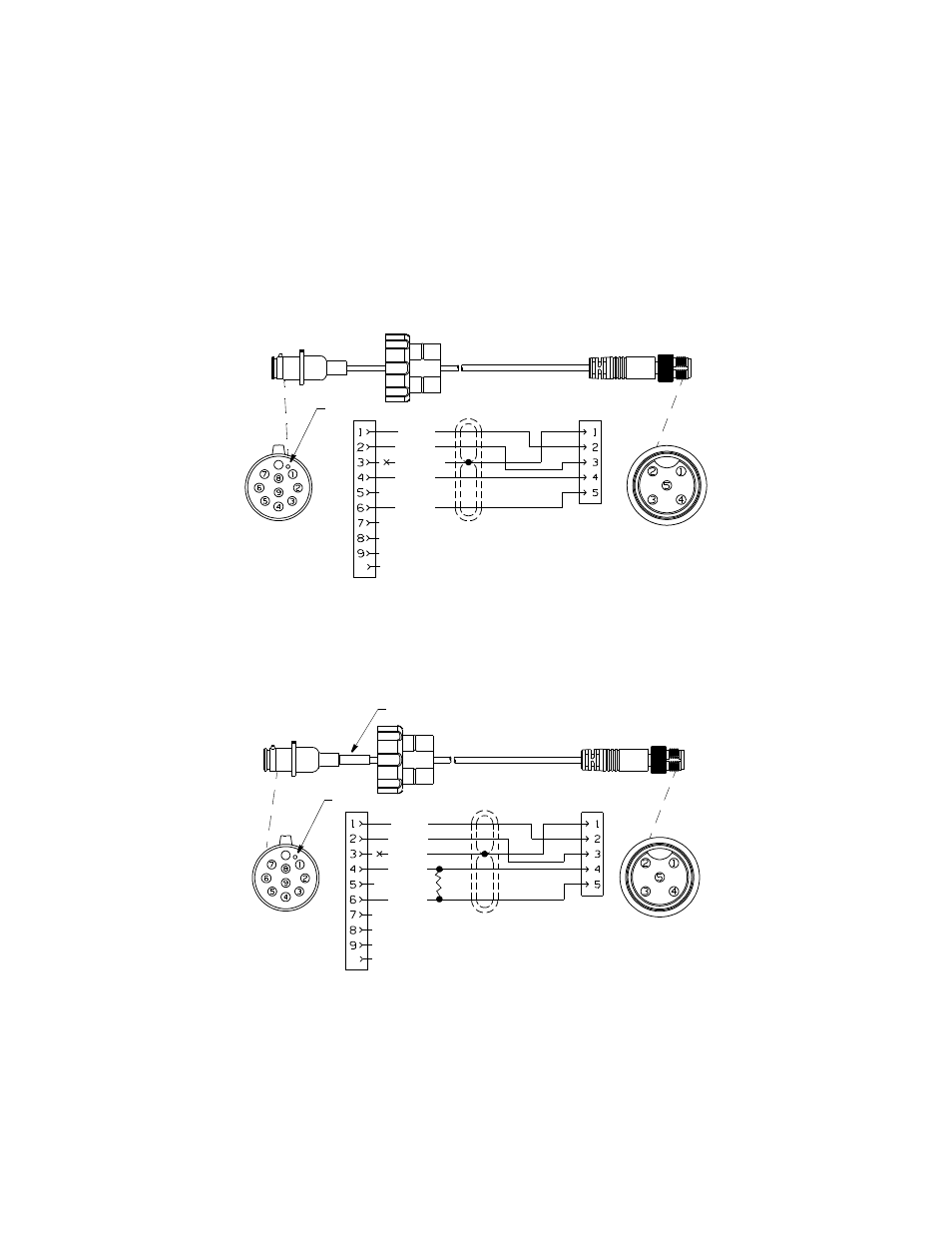

Figura 8. Cable WeatherStation NMEA 2000® [ modelo que se muestra: 6m (20')]
Copyright © 2008- 2011 Airmar Technology Corp.
Figura 9. Cable WeatherStation NMEA® 2000 [ modelo que se muestra: 10 m (33’)]
Copyright © 2009- 2011 Airmar Technology Corp.
10
conector
WeatherStation
conector
red
NMEA 2000
locator
120Ω
10
Rojo
Negro
Descubierto
Blanco
Azul
resistencia terminal
10
conector
conector
red
NMEA 2000
WeatherStation
locator
10
Rojo
Negro
Descubierto
Blanco
Azul
