13
Conexión del cable al WeatherStation Instrument
1. Una vez que tenga el cable del conector WeatherStation a la altura de la tuerca
doble, paselo por el tubo de extensión (si se utiliza), el soporte de la antena y la
salida de cable. Asegúrese de dejar varios centímetros de cable más allá de la
tuerca doble (figura 5).
2. Atornille la tuerca doble en la parte superior del soporte de la antena (o en su
caso, del tubo de extensión). Apriete a mano solamente. No apriete en exceso.
NOTA: Si usa sellador para la rosca, use solo cinta de Teflón.
3. Retire la etiqueta de precaución de la toma del WeatherStation Instrument.
Quite la tapa protectora del conector (consérvela para proteger el conector,
cuando retire el WeatherStation Instrument). Conecte el conector en el
WeatherStation Instrument. La guía de alineación del conector encaja en una
muesca en la base del WeatherStation Instrument.
4. Para obtener una medida correcta de la dirección del viento, asegúrese de
situar las marcas de alineación del WeatherStation Instrument de forma
correcta. Sujete el alojamiento inferior del WeatherStation Instrument debajo de
la placa reflectora y manténgalo en la positon adecuada (figura 4).
• Movimiento del vehículo / barco—Las marcas de alineación deben apuntar
hacia delante y en paralelo con la línea central del vehículo / barco.
• Superficies estáticas—Se recomienda que las marcas de alineación apunten
al norte verdadero.
5. Deslice hacia arriba la tuerca preso y enrósquela a el alojamiento inferior del
WeatherStation Instrument (figuras 4 y 5). Apriete a mano solamente. No
apriete en exceso. Tenga cuidado de no girar el WeatherStation Instrument o
de aflojar la tuerca doble del soporte de la antena (o del tubo de extensión).

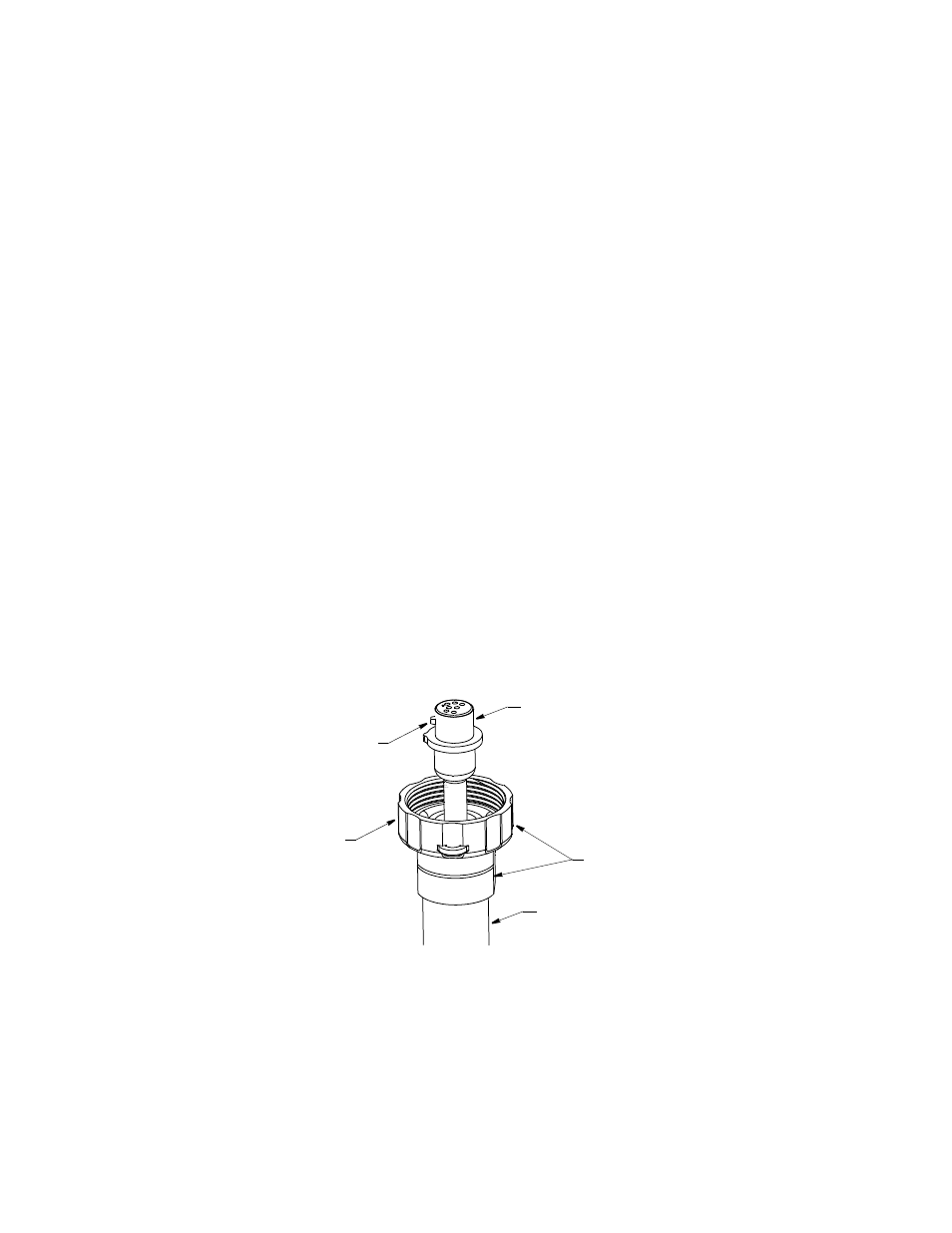

Figura 5. Conexión del cable al WeatherStation Instrument
Copyright © 2007- 2011 Airmar Technology Corp.
connector
tuerca doble
tuerca
guía
soporte de la antena
WeatherStation
preso
o tubo de extensión
alineación
