Página 31
FUNCIONAMIENTO
31
7.3.1
Cómo utilizar los gráficos
A:
Caudal necesario o velocidad de bomba
B:
Presión de descarga necesaria
C:
Potencia del motor necesaria
D:
Temperatura del producto
E:
Presión de descarga necesaria
F:
Velocidad de bomba máxima permitida

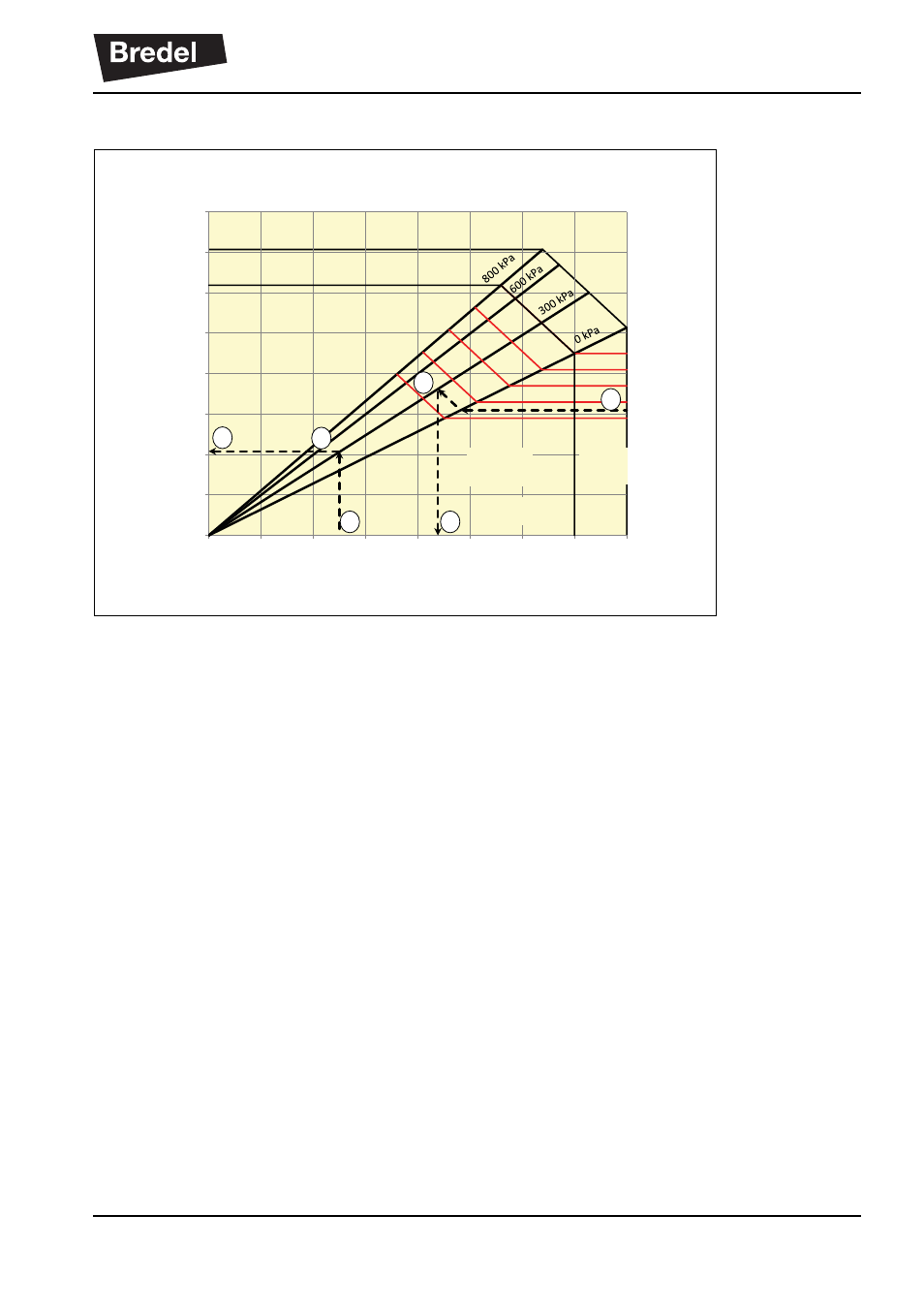

Consulte el gráfico para entender cómo utilizar los
gráficos para determinar la potencia del motor
necesaria o la velocidad de la bomba máxima
permitida.
Para determinar la potencia del motor necesaria:
1
Empiece en el caudal o la velocidad de la
bomba necesarios (A).
2
Llegue hasta la línea de la presión de descarga
necesaria (B).
3
Lea la potencia del motor necesaria (C).
0
20
40
60
80
100
120
140
160
Pump speed [rpm]
Capacity [L/h]
0
430
860
1290
1730
2160
2590
3020
* IntermiƩent duty: Maximum 3 hours operaƟon followed by minimum 1 hour
stop
3450
0.00
0.25
0.50
0.75
1.00
1.25
1.50
1.75
2.00
Required motor power
[kW]
100 kPa = 1 bar
IntermiƩent
Duty*
Duty
Product
temperature
[°C]
40
50
60
70
80
ConƟnuous
A
B
C
D
E
F
