DESCRIPCIÓN
17

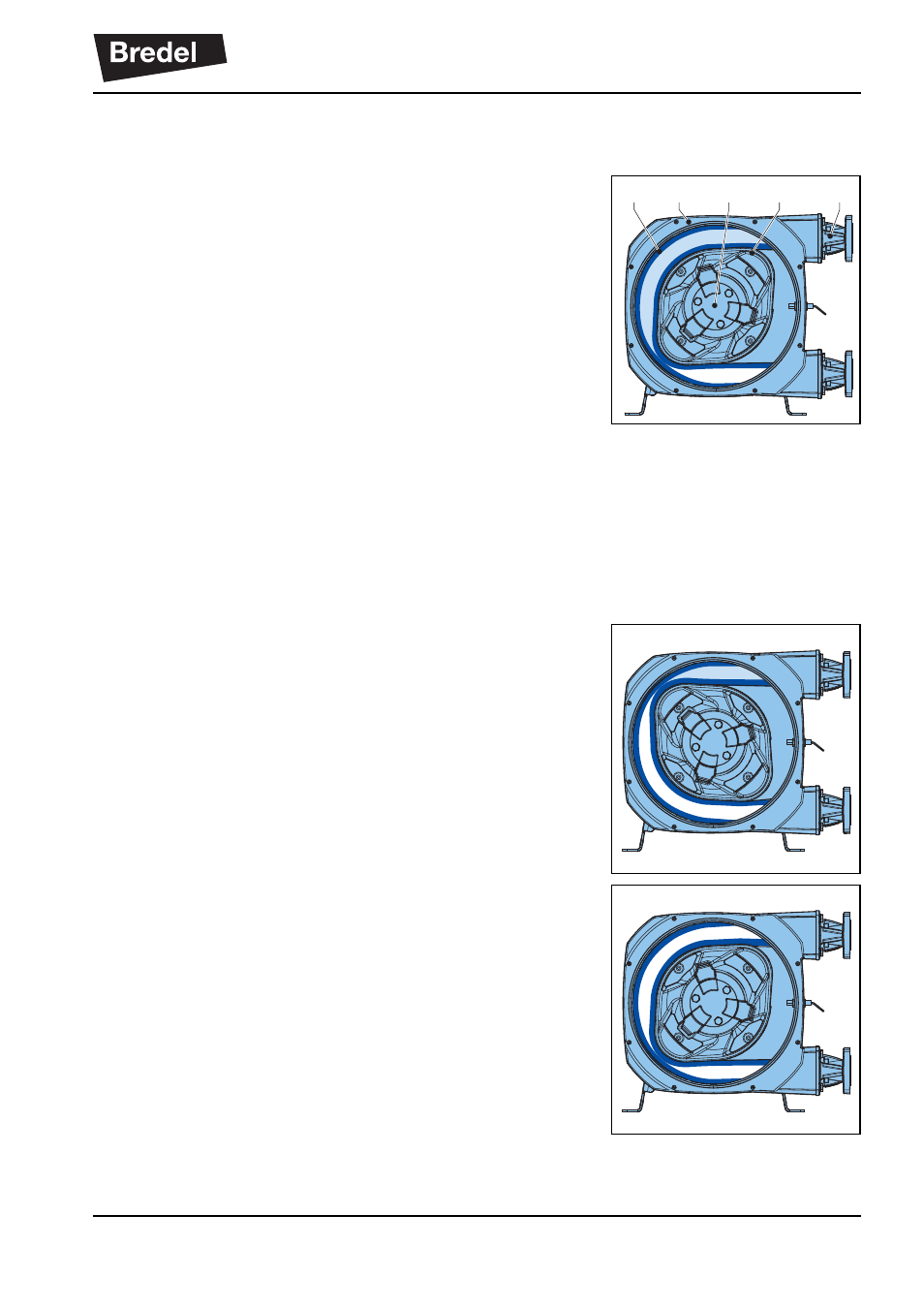

4.3 Funcionamiento de la bomba
El corazón del cuerpo de la bomba consiste en una
manguera de estructura especial (A) que reposa contra
el interior de la carcasa de la bomba (B). Ambos
extremos de la manguera están conectados a los
conductos de aspiración y descarga (C). En el centro
del cuerpo de la bomba hay un rotor montado sobre
rodamientos (D) con dos zapatas de presión integrales
(E). Gira en sentido horario.
En la fase 1, la zapata de presión inferior comprime la
manguera de la bomba por medio del movimiento
rotativo del rotor forzando al fluido a pasar por la
manguera. Cuando ya ha pasado la zapata de presión,
la manguera recupera su forma original debido a las
propiedades mecánicas del material y el fluido es
introducido en la manguera.
En la fase 2, el fluido es introducido por la manguera
por el movimiento de rotación (continuo) del rotor.
En la fase 3, la segunda zapata de presión integral
comprime la manguera de la bomba. Debido al
movimiento de rotación continuo del rotor no sólo se
aspira fluido nuevo sino que el fluido que ya está
presente es forzado a salir por la acción de la zapata.
Cuando la primera zapata deja la manguera de la
bomba, la segunda zapata ha cerrado ya la manguera
de la bomba para evitar el contraflujo del fluido
bombeado. Este método de desplazamiento de líquidos
es conocido como el "principio de desplazamiento
positivo".
A B E C D
