53
Puesta a punto de dosificación Repetida
•
Ponga el conmutador deslizante en Repetición.
•
Fije el botón “tiempo encendido” (dosificación) y el botón “tiempo apagado” en la parte posterior de la bomba según
sea necesario y ajuste la velocidad de la bomba para que suministre la dosis requerida.
•
Compruebe que la bomba esté puesta para marchar en sentido antihorario.
•
La bomba puede ser operada desde el pulsador Arrancar de la parte trasera de la bomba, o mediante el breve cierre
de un contacto por los pines 8 y 9 del zócalo de 25 pines.
Para interrumpir la operación de dosificación, se puede:
•
Girar el CW/Standby/CCW a ‘standby’ (Reposo), o.
•
Pulsar el botón Start durante más tiempo que el “tiempo apagado”, o.
•
Cerrar los contactos en los bornes 8 y 9 durante más tiempo que el “tiempo apagado”.
Para fines de monitoreo, el pin 10 tiene una salida estroboscópica sin memoria intermediaria donde 0V es parar y +5V
es marchar en los modos de temporización. Para utilizarlo con instrumentación externa se precisa la memoria
intermediaria.

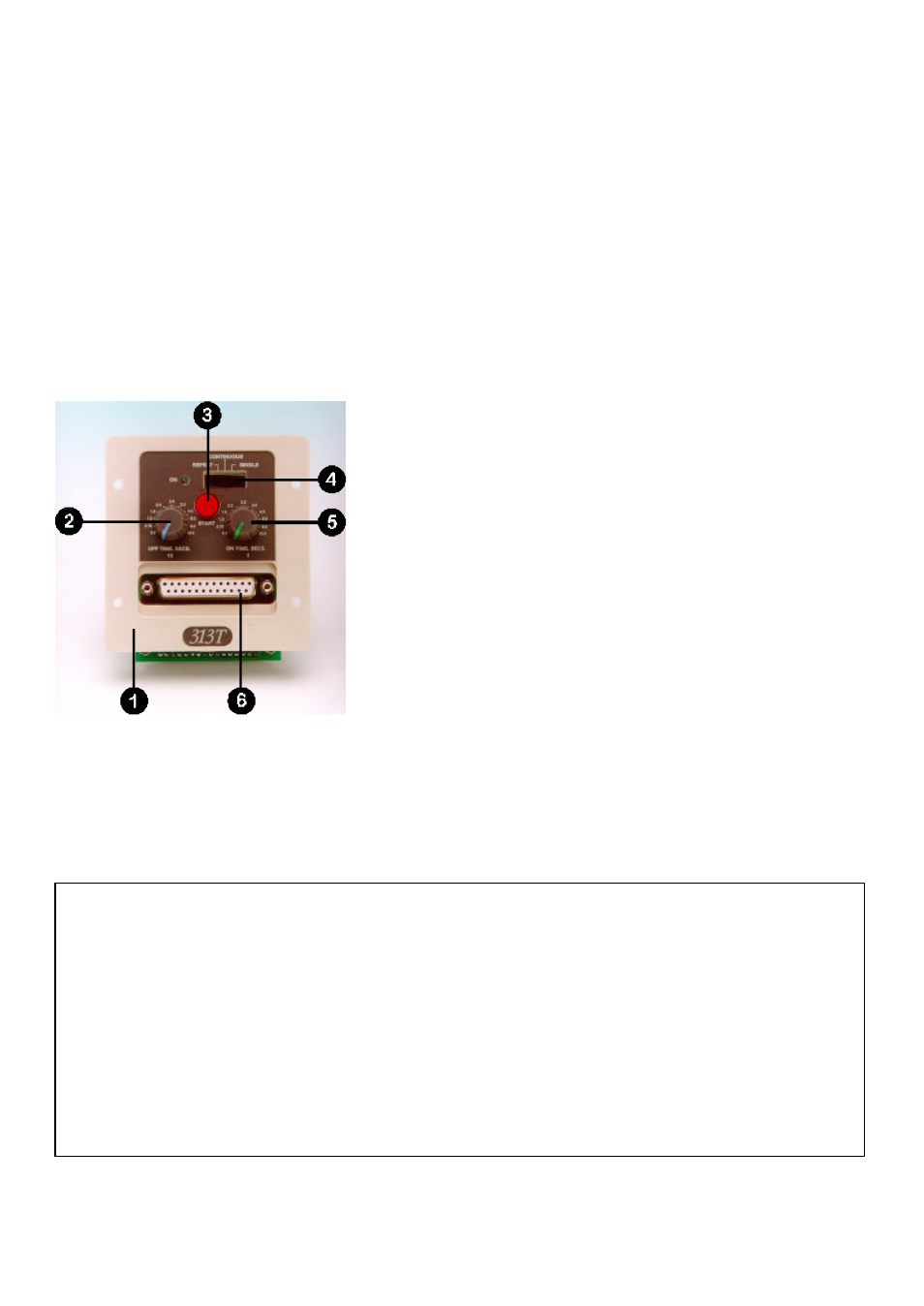

313T componentes principales
1
Tapa de la Tarjeta de Circuito Impreso
2
Botón "tiempo apagado"
3
Interruptor de pulsador
4
Interruptor deslizante
5
Botón "tiempo encendido"
6
Base DIN25
Cuidados y mantenimiento
El único mantenimiento programado de los 313F, 313S y 313U es revisar las escobillas del motor y substituirlas antes
de que midan menos de 6mm 1/4". La vida de las escobillas dependerá de las tareas de la bomba, que se calcula en al
menos 7.500 horas a velocidad máxima. Cuando la bomba necesite limpieza, retire el cabezal de la bomba y utilice una
solución ligera de detergente en agua. No utilice disolventes fuertes.
Si abre la caja de engranajes, llénela con una grasa de buena calidad tal como Castrol MS3.
Especificaciones
313F/D velocidades nominales de motor 5/50rpm, 200/400rpm
313U/D, 313S/D velocidades máximas de rotor 50rpm e 400rpm
Voltajes y frecuencias operativos 110-240V 50/60Hz
313 S/D, 313U/D coeficiente de control de velocidad 20:1
Consumo eléctrico 100VA
Ambito de temperatura operativa 5C de 40C
Ambito de temperatura de almacenamiento -40C de 70C
Sonoridad < 70dB(A) a 1m
Peso 5,35kg
Estándares IEC 335-1, EN60529 (IP31)
Directiva de maquinaria:98/37/EC EN60204-1
Directiva de bajo voltaje:73/23/EEC EN61010-1
Directiva de EMC 89/336/EEC EN50081-1/EN50082-1
