Funcionamiento automático
Para que la bonba sea controlada por una señal de proceso, el interruptor de deslizamiento auto volts/manual/auto
current (V M I) del panel posterior debe estar en «auto volts» (voltios auto) o en «auto current» (corriente auto) en
función de la señal de control que se quiera utilizar. Compruebe que esté apagado el interruptor de la electricidad del
panel trasero. La señal de proceso debe estar conectada al enchufe en D de 25 vías, que a su vez debe estar insertado
en el conector del D de 25 vías del panel posterior.
La bomba es controlable mediante una señal de proceso análoga de hasta 0 a 10V o 4 a 20mA. La bomba proporcionará
una velocidad de flujo creciente a un aumento de la señal de control (respuesta no invertida ).

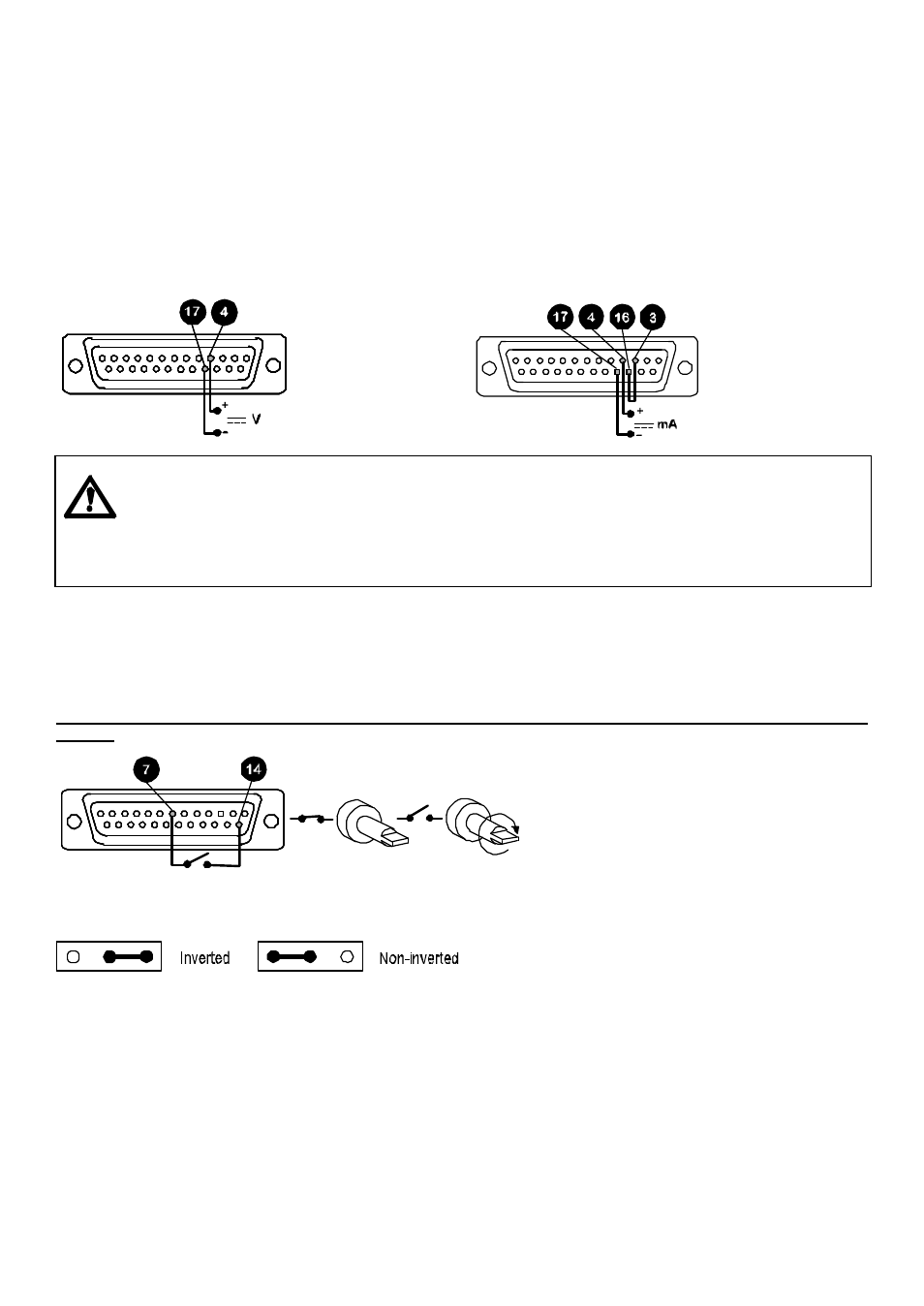

Señal de voltaje
(Impedancia de entrada de 220kohm)
Señal de voltaje máxima 10V.
Señal de corriente
(Impedancia de entrada de 250ohm)
Nunca se deberá aplicar voltaje de red a ninguna clavija del enchufe 25D. Se puede aplicar hasta 10
v a las clavijas 4, pero no se deberá aplicar voltaje a ninguna otra clavija. En ambos casos se puede
ocasionar un daño permanente que no cubre la garantía. No se deberá utilizar el interruptor de red
para regular la bomba para una gran repetición de paradas/arranques. Para este fin se utilizará el
aparato de control automático. Al establecer el modo de control del mecanismo de transmisión con
el interruptor V M I asegúrese de que la alimentación del mecanismo de transmisión esté
desconectada mediante el interruptor de alimentación del panel posterior.
Control remoto
Stop/Start
(Parada/Arranque) Conectar el interruptor remoto entre las clavijas 7 y 14 del conector 25D. Ciérrense los contactos para
parar la bomba, ábranse para hacerla funcionar. Sin conexión, la bomba funcionará por defecto. Una señal remota
parada/inicio controlará la bomba bajo operación manual.
Se puede aplicar una entrada de lógica compatible con lógica de transistor a transistor (baja de 0 V, alta de 5 V) a la
clavija 7.
Para invertir la respuesta a la entrada de señal mueva la conexión del inversor de la señal remota de parada (véase
tarjeta de actualización 313 "U", item 4, LK2) a las posiciones de pin invertidos en el bloque de conexión del inversor de
señal.
Nota: Si la bomba marcha en cualquier sentido y se hace parar a distancia, no se necesitará tocarla hasta parar.
