Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 71
21.1 Conexión de la manguera de
interfaz

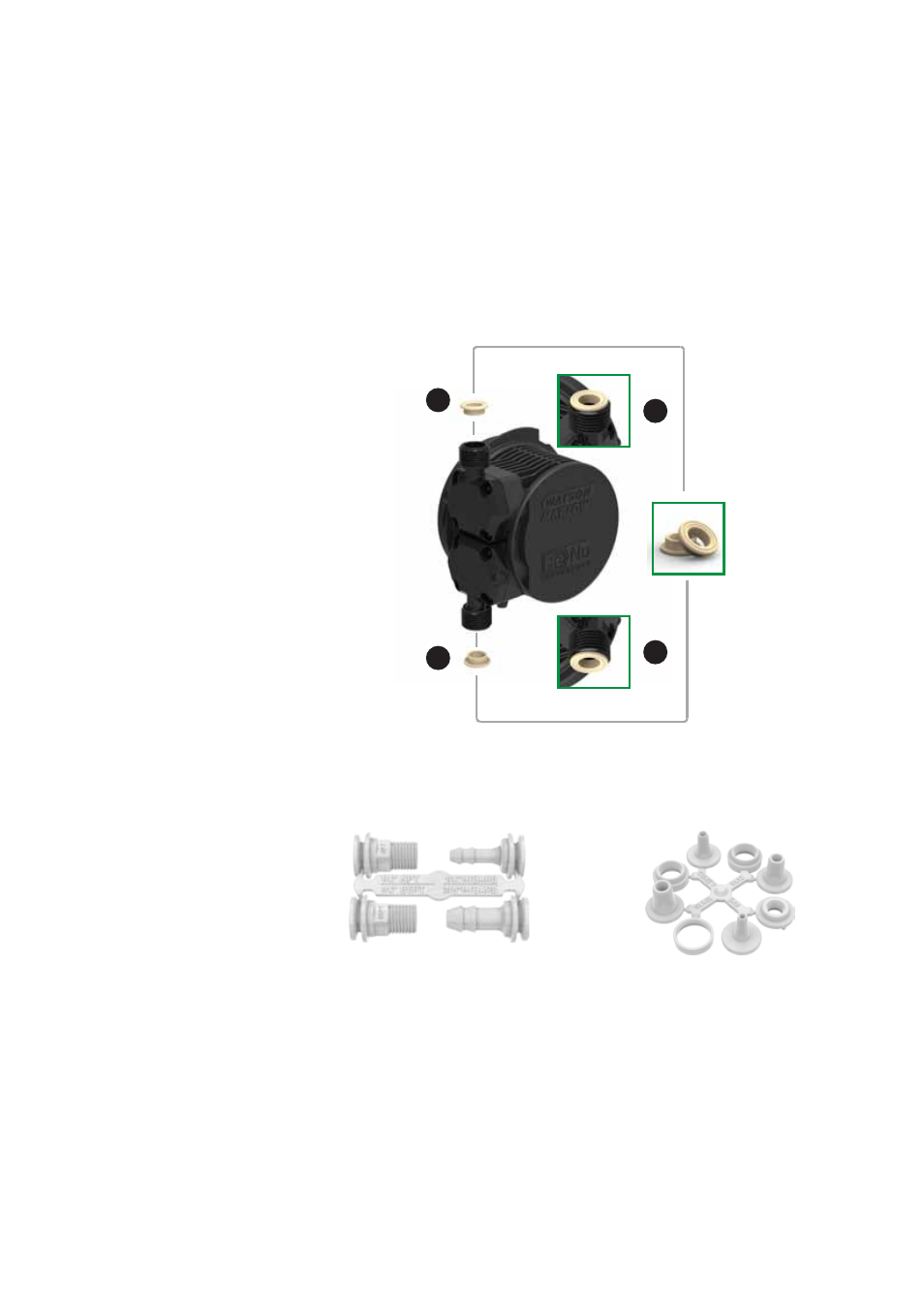

Nota: Consulte el siguiente diagrama junto con el texto cuando vaya a conectar una
manguera de interfaz al cabezal.
Antes de conectar la manguera de interfaz, asegúrese de que las juntas tóricas de
Viton (1), provistas por separado, estén instaladas correctamente en los puertos
del cabezal (1a), y de que la junta tórica de Viton y el material del conector sean
compatibles con el fluido a bombear.
1a
1
1
1a
Paquete de conectores
hidráulicos, acoples de
polipropileno de espiga/rosca
Paquete de conectores
hidráulicos, acoples de
compresión de polipropileno
