Manual del usuario de la bomba qdos60 Universal y Universal+ de Watson-Marlow 23

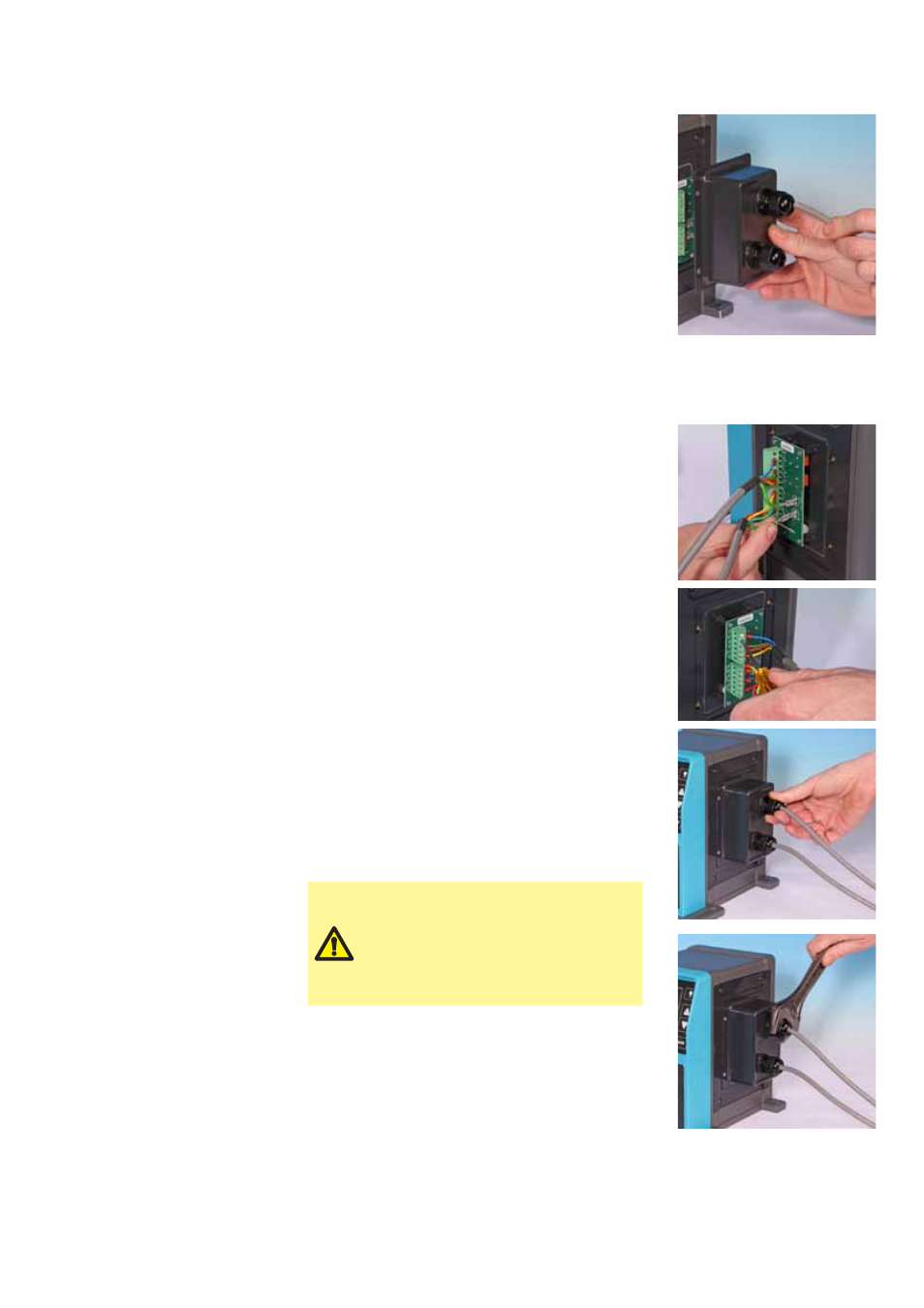

• Afloje la tapa del casquillo (no la extraiga del
todo) y pase el cable a través del casquillo.
Cuando haya pasado a través del casquillo,
continúe empujando el cable por el mismo sitio.
• Tire de la longitud de cable suficiente para que
llegue a los conectores necesarios, dejando el
cable destensado.
• Pele la cantidad de revestimiento que sea
necesaria y quite 5 mm de aislamiento
de los conductores. No se necesitan
revestimiento de estaño ni guarnición metálica.
Nota: Si se está usando un cable muy rígido
o de gran diámetro, puede ser conveniente
pelar el revestimiento exterior antes de pasar
los conductores del cable a través del casquillo.
Sin embargo, para garantizar la estanqueidad,
el cable debe tener un revestimiento intacto
dentro del casquillo al tensarlo.
• Prepare el blindaje o blindajes del cable
retorciendo una longitud adecuada. Lo ideal
sería rodear el blindaje retorcido con un
manguito protector para evitar que se produzca
un cortocircuito.
• Sujete el extremo del blindaje del cable a los
enganches Faston de los conectores de horquilla
provistos.
• Empuje el conductor pelado a través del orificio
cuadrado del conector. Cuando haya entrado del
todo el conductor, apriete el tornillo de fijación
para sujetarlo en su lugar.
Nota: Si se utiliza un cable múltiple, deberá
terminarse con un remate adecuado al diámetro
del cable.
• Cuando todos los conductores estén en su sitio,
vuelva montar la cubierta del módulo.
• Con una llave de 21 mm, apriete la tapa del
casquillo a un par de 2.5 Nm para asegurar
la estanqueidad. Como alternativa, apriete
el casquillo al máximo que se pueda apretar
a mano y use una llave para apretarlo media
vuelta más.
Cerciórese de bloquear las
aberturas del módulo que no se
vayan a utilizar mediante los
tapones obturadores provistos.
De lo contrario, se perderá la
protección frente al ingreso de
cuerpos sólidos.
No ate los cables de control con los de alimentación de la red.
