6

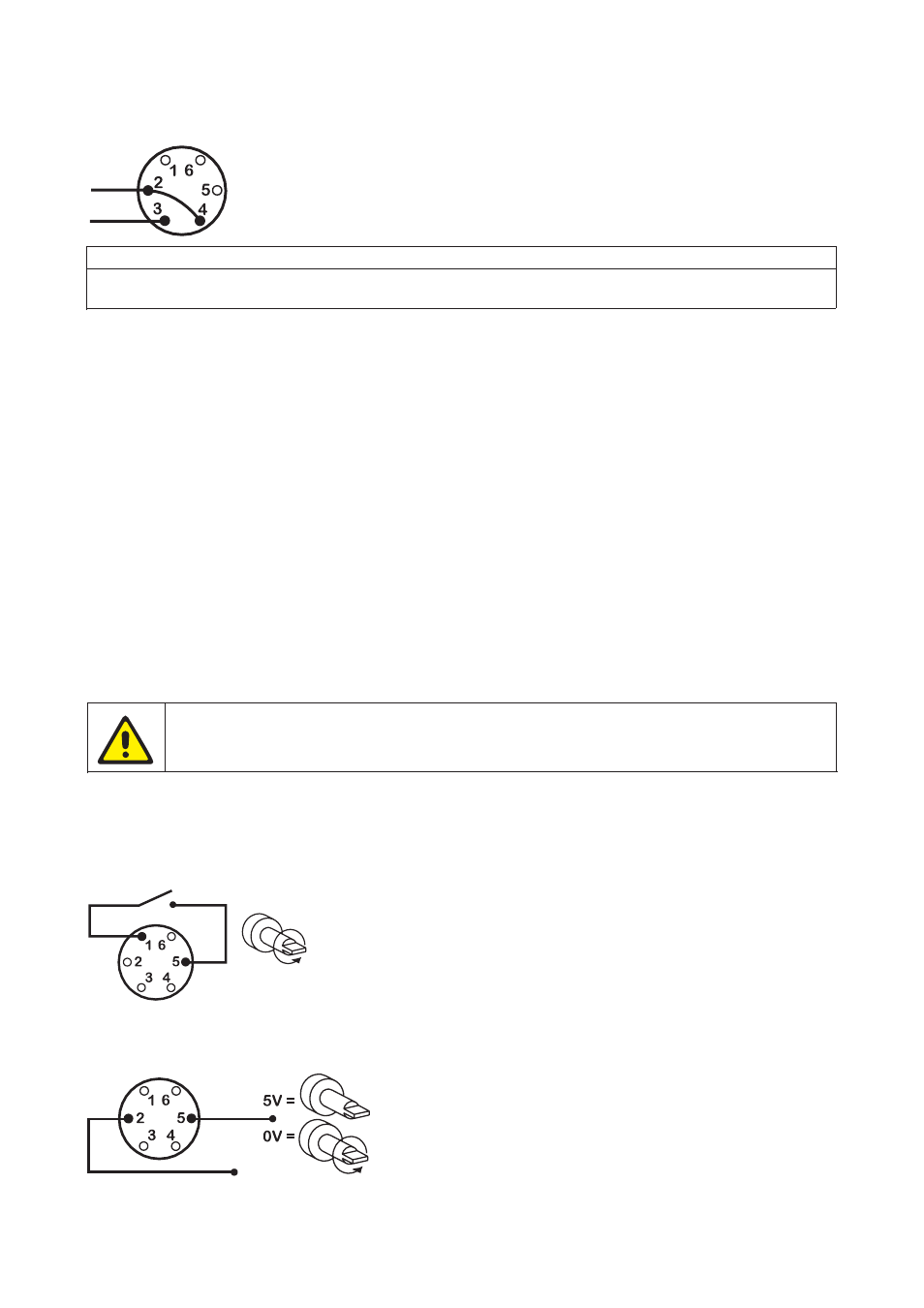

Señal de corriente
(Impedancia de entrada de 250 ohm)
Respuesta Desplazamiento mA Alcance mA Patillas 2 Patillas 3
Non-inverted 12 de 30 0 de 30 – +
inverted 12 de 30 0 de 30 + –
Calibr Calibr Calibr Calibr Calibración par ación par ación par ación par ación para funcionamiento automático a funcionamiento automático a funcionamiento automático a funcionamiento automático a funcionamiento automático
Asegurarse de que se conecta bien el cableado de la clavija de 6 patillas y que el mismo se enchufa en la toma
de la parte posterior de la bomba.
•
Quítese la ventana de la ranura del panel trasero.
• Girar el potenciómetro de desplazamiento de señal (marcado “Offset” en el panel trasero) hacia la derecha
hasta que se alcance el límite transversal de la corredera, que se denotará mediante un chasquido. Luego
girar el potenciómetro diez pasos hacia la izquierda. Repetir la operación para el potenciómetro de alcance
de señal. De esta manera se asegura la disposición correcta del potenciómetro para calibración.
• Fijar el desplazamiento de señal de proceso.
• Girar el potenciómetro de desplazamiento de señal hacia la derecha para ajustar la velocidad del eje motriz
al mínimo deseado.
• Fijar la señal de proceso en el límite de alcance superior (que no exceda los 30 V o 32 mA).
• Girar el potenciómetro de alcance de señal (marcado «Range» en el panel trasero) hacia la derecha para
ajustar la velocidad del eje motriz al máximo deseado.
• Repítase la operación hasta que la respuesta de la bomba coincida exactamente con la señal de proceso.
Si la señal se eleva por encima del máximo designado, la acción del acondicionador de señales será la de
mantener el motor a velocidad máxima en la fijación MAX., indicada por el parpadeo del indicador LED. Si la
señal se eleva por encima de 30 V, se puede originar un daño permanente que no cubre la garantía.
Vuélvase a colocar la ranura del panel trasero afianzándola bien a la parte posterior de la
bomba, asegurándose de que la empaquetadura esté en la posición correcta. Esto evitará que
se ponga en peligro la medida de protección de admisión de la unidad de la bomba.
Contr Contr Contr Contr Control r ol r ol r ol r ol remoto emoto emoto emoto emoto
Stop/Start (Parada/Arranque)
Conéctese el interruptor remoto entre las patillas 1 y 5 del enchufe de 6 patillas. Ciérrense los contactos para
parar la bomba, ábranse para hacerla funcionar.
Se puede aplicar una entrada lógica compatible con circuito de lógica transistor-transistor (TTL) (baja 0 V, alta 5
V) a la patilla 5 (la patilla 2 es común) con 5 V (alta) = parada, 0 V (baja = funcionamiento).
