48
Calibración para funcionamiento automático
Asegurarse de que se conecta bien el cableado de la clavija de 6 patillas y que el mismo se enchufa en la toma de la
parte posterior de la bomba.
•
Quítese la ventana de la ranura del panel trasero.
•
Girar el potenciómetro de desplazamiento de señal (marcado "Offset" en el panel trasero) hacia la derecha hasta que
se alcance el límite transversal de la corredera, que se denotará mediante un chasquido. Luego girar el potenciómetro
diez pasos hacia la izquierda. Repetir la operación para el potenciómetro de alcance de señal. De esta manera se
asegura la disposición correcta del potenciómetro para calibración.
•
Fijar el desplazamiento de señal de proceso.
•
Girar el potenciómetro de desplazamiento de señal hacia la derecha para ajustar la velocidad del eje motriz al mínimo
deseado.
•
Fijar la señal de proceso en el límite de alcance superior (que no exceda los 30V o 32mA).
•
Girar el potenciómetro de alcance de señal (marcado "Range" en el panel trasero) hacia la derecha para ajustar la
velocidad del eje motriz al máximo deseado.
•
Repítase la operación hasta que la respuesta de la bomba coincida exactamente con la señal de proceso.
•
Si la señal se eleva por encima del máximo designado, la acción del acondicionador de señales será la de
mantener el motor a velocidad máxima en la fijación MAX., indicada por el parpadeo del indicador LED. Si la señal
se eleva por encima de 30V, se puede originar un daño permanente que no cubre la garantía.
Vuélvase a colocar la ranura del panel trasero afianzándola bien a la parte posterior de la
bomba, asegurándose de que la empaquetadura esté en la posición correcta. Esto evitará que
se ponga en peligro la medida de protección de admisión de la unidad de la bomba.

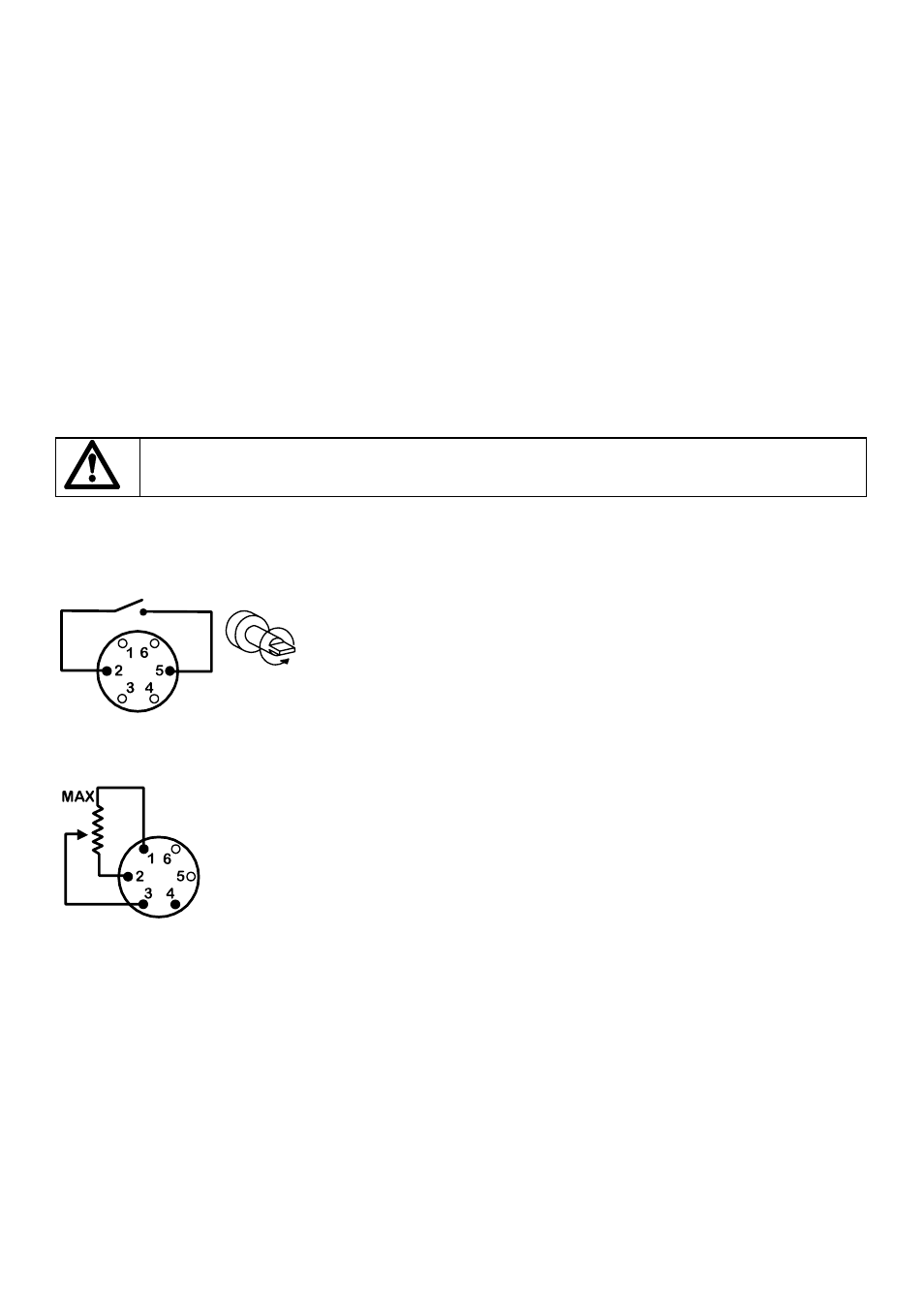

Control remoto
Stop/Start (Parada/Arranque)
Conéctese el interruptor remoto entre las patillas 2 y 5 del enchufe de 6 patillas. Ciérrense los contactos para parar la
bomba, ábranse para hacerla funcionar.
Speed (Velocidad)
Se deberá conectar un potenciómetro remoto de entre 4.7k
Ω
y 5k
Ω
, tal como se muestra. Cuando se utilice un
potenciómetro a distancia, no se deberá aplicar una señal de entrada de voltaje/corriente al mismo tiempo.
