panel posterior. La rosca de montaje del prensaestopas para el cable de control es PG7 y
admite cables de 3,0 a 5,0 mm. Retire la placa de protección y asegúrese que la junta no
está dañada.
La bomba se puede controlar a través de una señal analógica de proceso hasta 30mV o
32mA. El caudal de la bomba aumentará al aumentar la señal (respuesta no invertida) o
aumentará al disminuir la señal (respuesta invertida).
Desviación de la señal es el nivel de señal de proceso que debe alcanzarse para que
el rotor de la bomba empiece a girar.
Campo de la señal es el cambio en el nivel de la señal de proceso necesario para
producir el cambio requerido en la velocidad del rotor de la bomba.
Por ejemplo, usando una señal de proceso entre 4mA y 20mA:
Respuesta de la bomba Desviación de la señal Campo de la señal
No invertida 4mA 16mA
Invertida 20mA 16mA

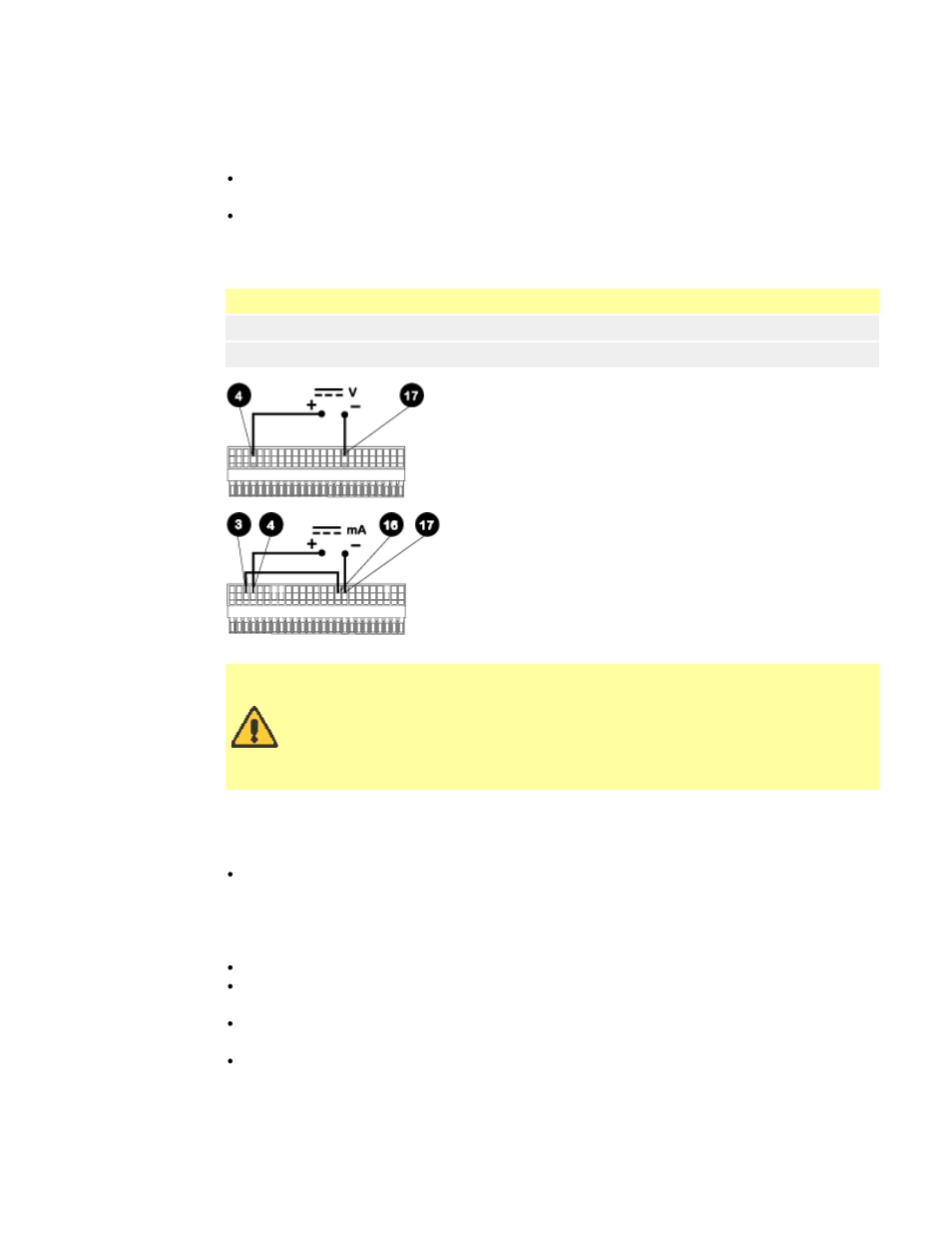

Para modos de tensión, se puede usar una fuente estable
de tensión continua conjuntamente con un voltímetro de
c.c. (máximo 30V c.c.) (Consulte la tira con el detalle de
los terminales de los 25 bornes como ejemplo de los
circuitos de control.) Impedancia del circuito 100k.
Para modos de intensidad se puede usar la misma fuente
de c.c. conjuntamente con un miliamperímetro para c.c.
(máximo 32mA). (Ver detalles en la tira de terminales de
25 bornes). Impedancia del circuito 250
W . La polaridad
está fijada para respuesta no invertida. Invierta la
polaridad para respuesta invertida.
No aplique nunca la tensión de red a través de bornes del conector de 25
bornes. Se pueden aplicar hasta 30V a través de los bornes 4 y 17 y 5V
TTL a los bornes 7 y 5 pero no debe aplicarse tensión a ningún otro
borne. Pueden producirse daños permanentes no cubiertos por la
garantía. No utilice el interruptor de red para controlar una repetición
elevada de paradas/arranques de la bomba 704U. Debe utilizarse la
función de control automático.
11 Procedimiento de calibración de la 704U
Gire el potenciómetro de desviación de la señal (potenciómetro de 20 vueltas) en sentido
horario hasta alcanzar el límite de desplazamiento del cursor, lo que se aprecia por un
ruido de clic. Gire el potenciómetro 10 vueltas en sentido antihorario. Repita la
operación para el potenciómetro del campo de señal. Esto asegura una colocación
correcta de los potenciómetros para la calibración.
Establezca la desviación de la señal de proceso.
Gire el potenciómetro de desviación de la señal en sentido horario para fijar la velocidad
del eje de la bomba en el mínimo deseado.
Establezca la señal de proceso en el límite superior de su campo (sin superar los 30V o
los 32mA).
Gire en sentido horario el potenciómetro del campo de señal (marcado “Range” en el
panel posterior) para fijar la velocidad del eje de la bomba en el máximo deseado.
Si la señal de proceso o la velocidad de la bomba se fijan por encima de los máximos de
diseño, la bomba quedará sobrecargada. Esto se indica por el encendido del indicador de
sobrecarga. El símbolo Aut parpadeará en el teclado. Esto es una indicación del control
limitador y de los niveles de velocidad del accionamiento. Establezca los valores otra vez
