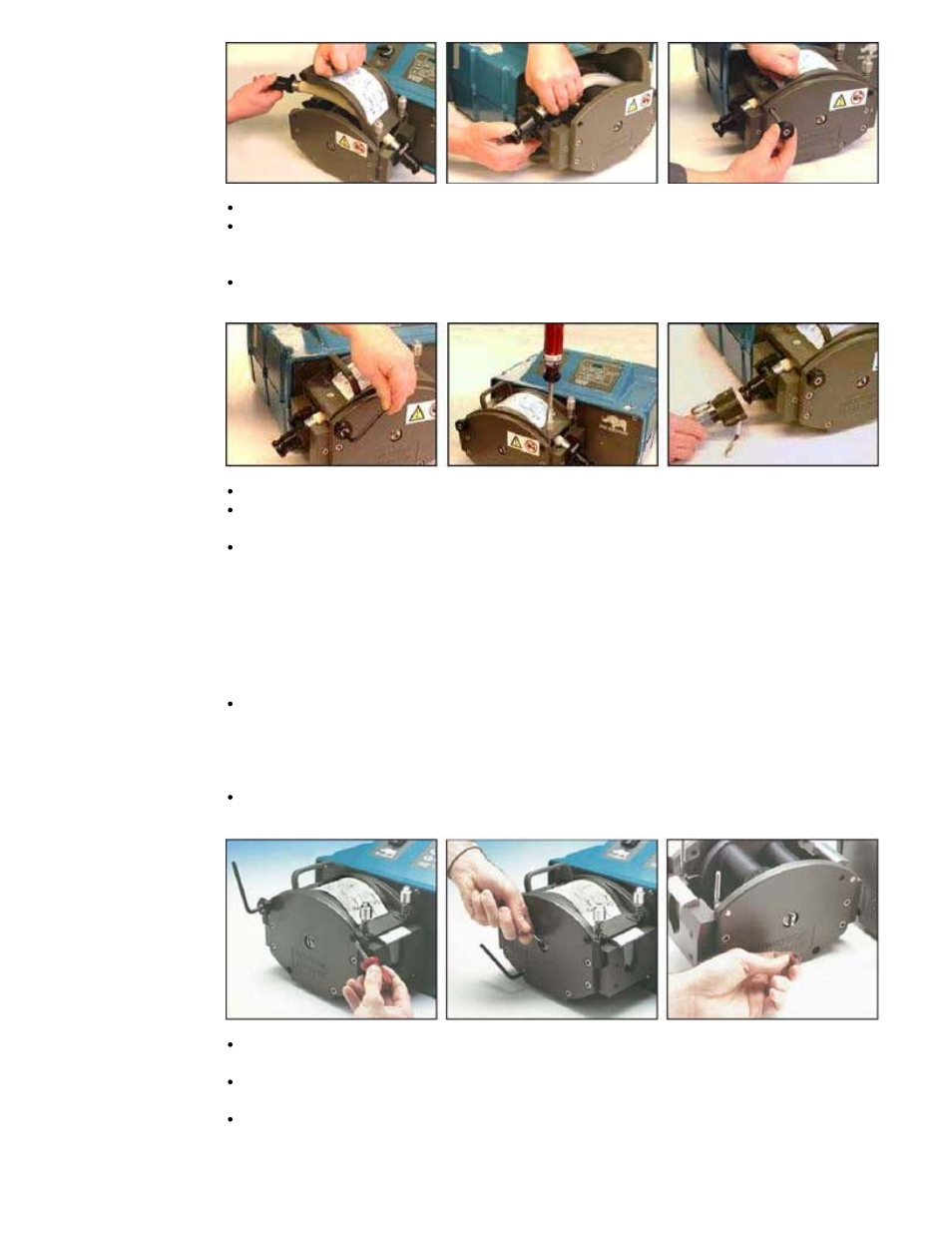

Deslice el extremo derecho de la pista bajo los muelles.
Coloque la segunda brida en forma de ‘D’ en el enganche deslizante del tubo en la
aspiración (lado izquierdo). Si se levanta el enganche deslizante del tubo, se facilita la
colocación del tubo.
Coloque el extremo izquierdo de la pista de manera que pueda introducir el perno de
fijación de la pista.
Apriete el perno de fijación de la pista con la llave Allen que se suministra.
Apriete los dos pomos del muelle de compresión de la pista hasta un par de 3Nm usando
una llave de 10 mm.
Conecte los dos extremos del elemento de tubo a la línea de fluido, usando
acoplamientos hembra de leva y ranura, de ¾ de pulgada.
19 Montaje de un cabezal de bomba adicional
El procedimiento para montar un cabezal adicional es el mismo que para el primer cabezal
701R y 701RE. Las figuras que siguen muestran el procedimiento para el 701R.
Retire del primer cabezal de bomba:
El tapón del agujero roscado en la esquina superior derecha;
el perno de fijación de la pista y la pista;
el tapón de la ranura en el eje central;
el tornillo Allen M8 x 16 de la parte baja izquierda del primer cabezal de bomba.
Engrase el arrastre del eje de accionamiento del cabezal adicional con la grasa que se
suministra.
Aplique producto de bloqueo de roscas al tornillo Allen M8 x 16 en la esquina superior
derecha de la placa trasera del cabezal de bomba adicional.
Alinee el arrastre del eje del cabezal de bomba adicional con la ranura en el eje del
primer cabezal de bomba.
Monte el cabezal de bomba adicional sobre el primer
cabezal de bomba. Asegúrese que la placa trasera del
cabezal de bomba adicional está plana contra la placa
