1. Lubrique el aro-tórico del alojamiento de sello, artículo
540, con una grasa de grado alimenticio e insiertelo dentro
de la ranura en la parte trasera del alojamiento de la
bomba.
2. Si el alojamiento de sello, artículo 500, fuera de acero
inoxidable, coloque el aro-tórico de cara dinámica, artículo
515, dentro de la ranura en le cara del alojamiento de
sello. Nuevamente aplique un lubricante de grado alimenti-
cio al aro-tórico. Luego coloque el alojamiento de la
bomba, con los huecos para extracción expuestos. Si el
alojamiento de la bomba será de acero inoxidable, la
clavija de anti-rotación situada en la parte trasera
deberá ser colocada apropiadamente dentro de la
ranura en la parte trasera del alojamiento de la bomba.
5. Instale uno de los forros, artículo 072, dentro del alo-
jamiento de la bomba y colóquelo entre las clavijas de anti-
rotación en el I.D. del alojamiento de la bomba, tal como se
muestra. Aplique igual presión a ambos extremos para pre-
venir que el forro se quede atrapado en el alojamiento de
la bomba.
3. Para asentar el alojamiento de sello adecuadamente,
coloque el rotor, artículo 011, y la tuerca del eje, artículo
231, dentro del eje y ajuste la tuerca hasta que el alo-
jamiento de sello sea forzado a pasar el aro-tórico del alo-
jamiento de sello. Remueva el rotor y la tuerca del eje
antes de proseguir.

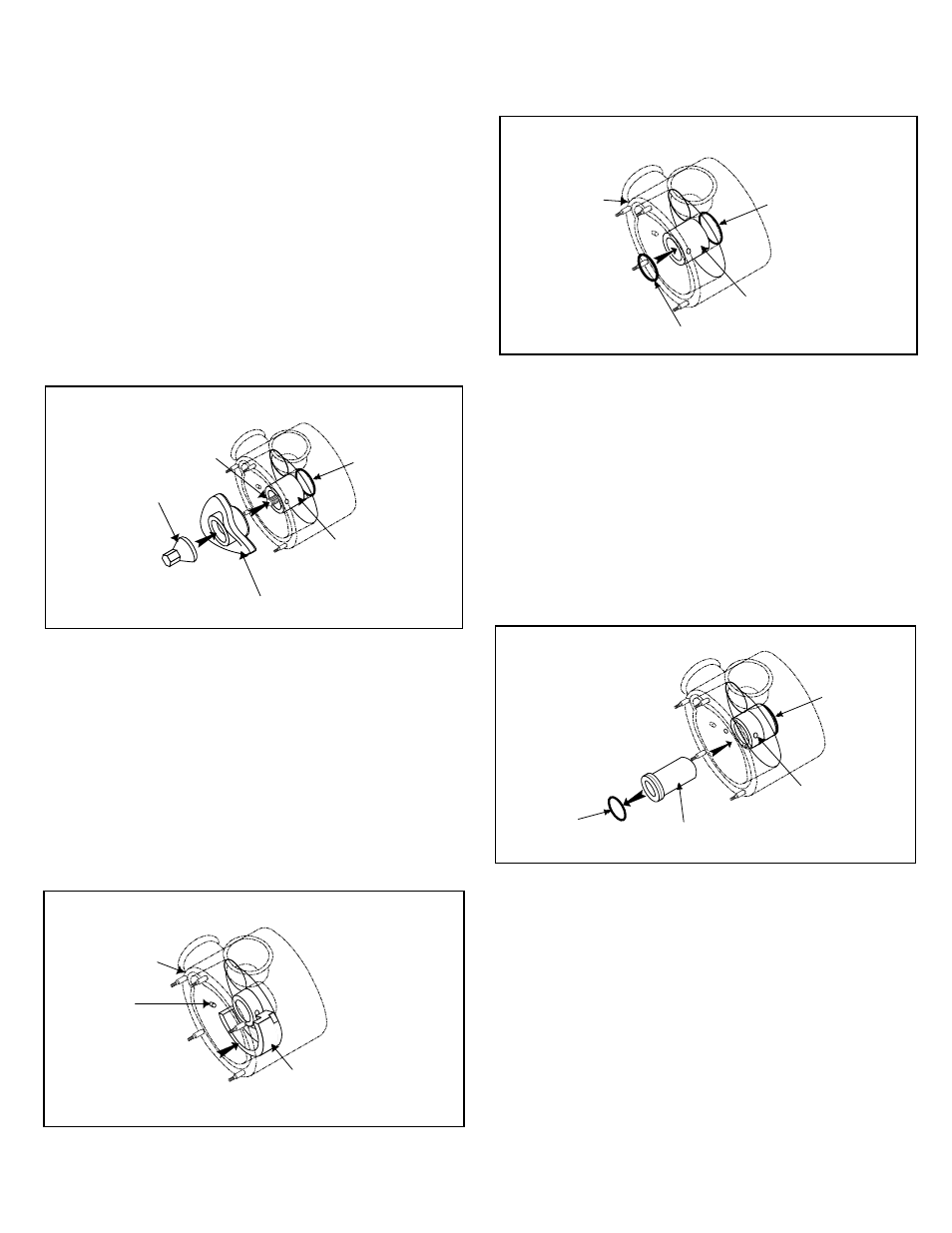

Pasos: 1, 2
Paso: 5
Paso: 3
Paso: 4
Ensamblaje del Extremo Húmedo
4. Aplique un lubricante de grado alimenticio a uno de los
aros-tóricos del rotor, artículo 030, y colóquelo dentro de la
ranura en la camisa del eje, artículo 530. Luego lubrique el
OD de la camisa y colóquelo sobre el eje y dentro del alo-
jamiento de sello.
300
540
011
231
500
530
030
540
500
200
515
500
540
072
Anti-rotation
pins
300
