8. CARACTERÍSTICAS TÉCNICAS
8.1. Alimentación
Mediante pila de litio CR-2450
Tensión nominal:
3V
Carga: 560 mAh
Consumo medio: 8 µA
8.2. Contador total
Nº de dígitos: 7
Tamaño del dígito: 8 mm
Reset: No puede realizarse
8.3.Contador Parcial
Nº de dígitos: 5
Tamaño del dígito: 6 mm
Reset:
Por teclado o mediante un imán.
8.4. Características generales
Índice de protección: IP65
Rango de temperatura ambiente: 0 … +60 ºC
8.5. Terminales de entrada para el CIP II con montaje local
Terminal COVOL Turbina
1
Común Masa
2 Vivo Vivo
3 — Vivo
Características de las Entradas

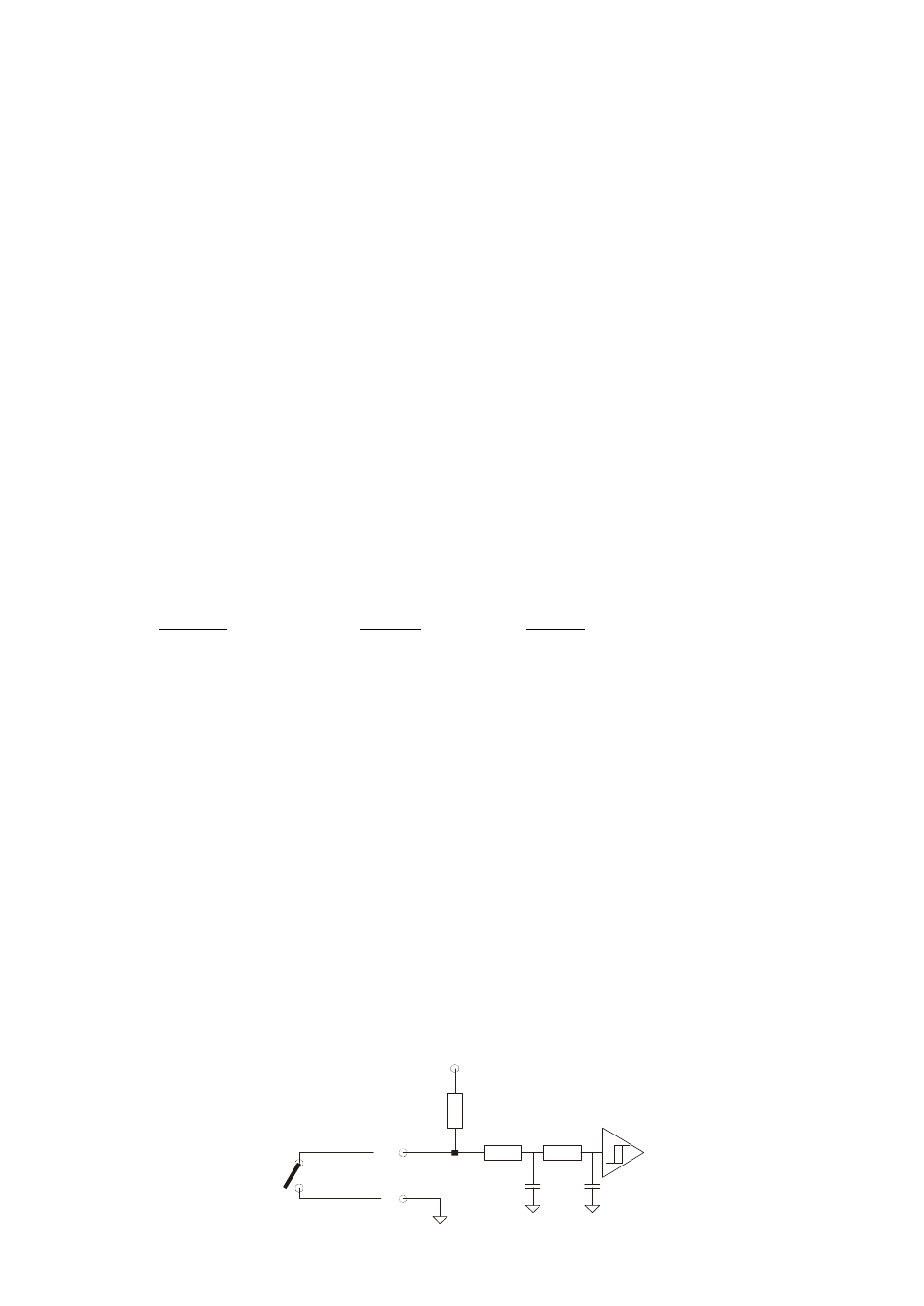

8.5.1. COVOL
Esta entrada esta prevista para la conexión de un contacto libre de potencial entre
los bornes 1 y 2 del conector. El terminal 1 de la entrada esta conectado al común
del equipo. La entrada dispone de una resistencia de pull-up de 1 MΩ conectada al
terminal 1 y a la alimentación de 3,3 V del equipo. La entrada tiene una histéresis
con umbrales situados a 1 V y 2,1 V. En el caso de emplear un transistor con
colector abierto como elemento de conmutación en lugar de un COVOL, los
parámetros anteriormente descritos deben tenerse en cuenta.
Debido a la existencia de un filtro para evitar efectos de rebote de los contactos
eléctricos, la frecuencia máxima de pulsos para la entrada de COVOL es de 300
Hz.
La frecuencia de entrada mínima es de 0.06 Hz.
1 M
2
1
+3.3V
