5. CORRECCIÓN DE ERRORES DE MEDICIÓN
La calibración de los equipos mecánicos de medición de caudal está realizada con agua a 20
o C para obtener una calibración para un líquido con densidad de 1 kg/litro y viscosidad de 1
mPa·s. Si se emplea un líquido con características diferentes a las anteriores, o por razones
de turbulencias en el caudal, pueden inducirse errores de medición.
Para efectuar la corrección de estos errores se puede modificar el valor de impulsos por litro
introducidos en la pantalla de programación del equipo.
Ejemplo 1 - El totalizador cuenta menos que el volumen real
Si tenemos un contador que especifica i/l = 1.985 y al comprobar el volumen de una
dosificación, se encuentra que en lugar de tener 100 litros previstos, tenemos 105 litros
reales (un 5% más), debemos aplicar la siguiente corrección:

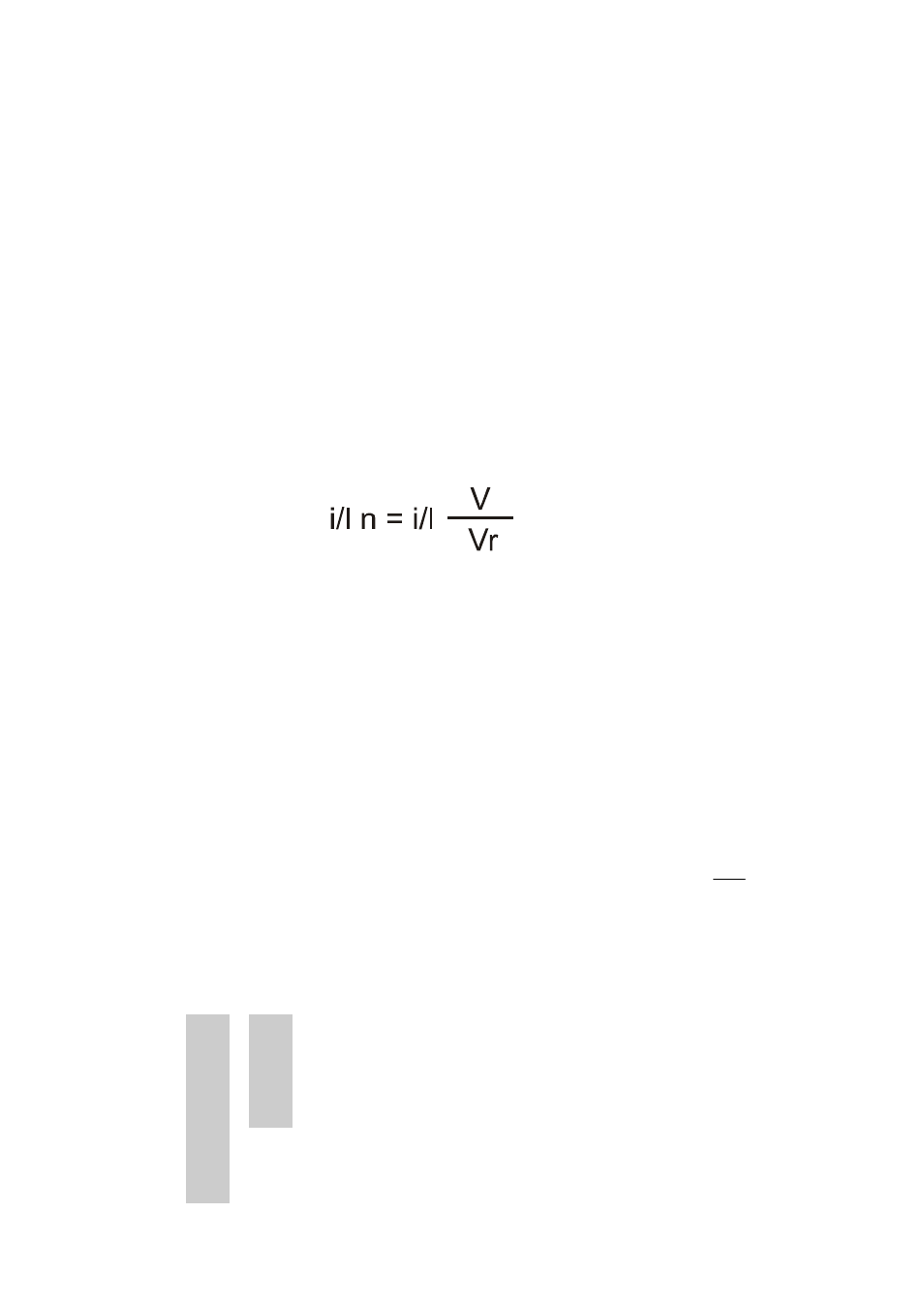

i/l = Factor impulsos por litro original = 1.985
V = Volumen Previsto = 100
Vr = Volumen Real = 105
i/l n = Factor impulsos por litro nuevo = ? (1.887)
6. CAMBIO DE UNIDADES DE MEDIDA
En algunos casos conviene cambiar de unidad de medida, por ejemplo, en lugar de trabajar
en litros hay que especificar el peso en kilogramos. Para este caso habrá que conocer la
densidad del liquido (ρ).
Para pasar de litros a kilos hay que dividir el factor impulsos por litro por la densidad del
liquido para obtener el nuevo factor para programar el CIP II. Por ejemplo si tenemos un
líquido de densidad de 0,9 kg/litro, la turbina tiene un factor de 200 impulsos por litro, y
queremos contar en kg, programaremos el CIP II utilizando un factor de 222,222 pulsos por
litro en la pantalla de configuración para contar directamente en kg.
Fk = Factor pulsos por litro factor para contar en kg
F = Factor pulsos por litro original ρ
F
=
F
k
7. MODELOS
CIP II __ __
C Entrada COVOL
T Entrada turbina
L Montaje local en el caudalímetro (IP65)
M Montaje mural (IP65)
