Tecfluid MT03L - Manual (Página 9)

9
Terminal Descripción Relé
13 Normalmente Abierto Relé 1
14 Normalmente Cerrado Relé 1
15 Común Relé 1
16 Normalmente Abierto Relé 2
17 Normalmente Cerrado Relé 2
18 Común Relé 2
Las salidas de relé están formadas por relés con contactos libres de potencial (ver
características en la página 29).
El estado de los contactos de los relés se describe con los relés en reposo.
Los contactos de los relés no están provistos de protecciones, y por lo tanto éstas deben
ser instaladas exteriormente según las necesidades de la aplicación, teniendo siempre en
cuenta las limitaciones de las características de dichos contactos.

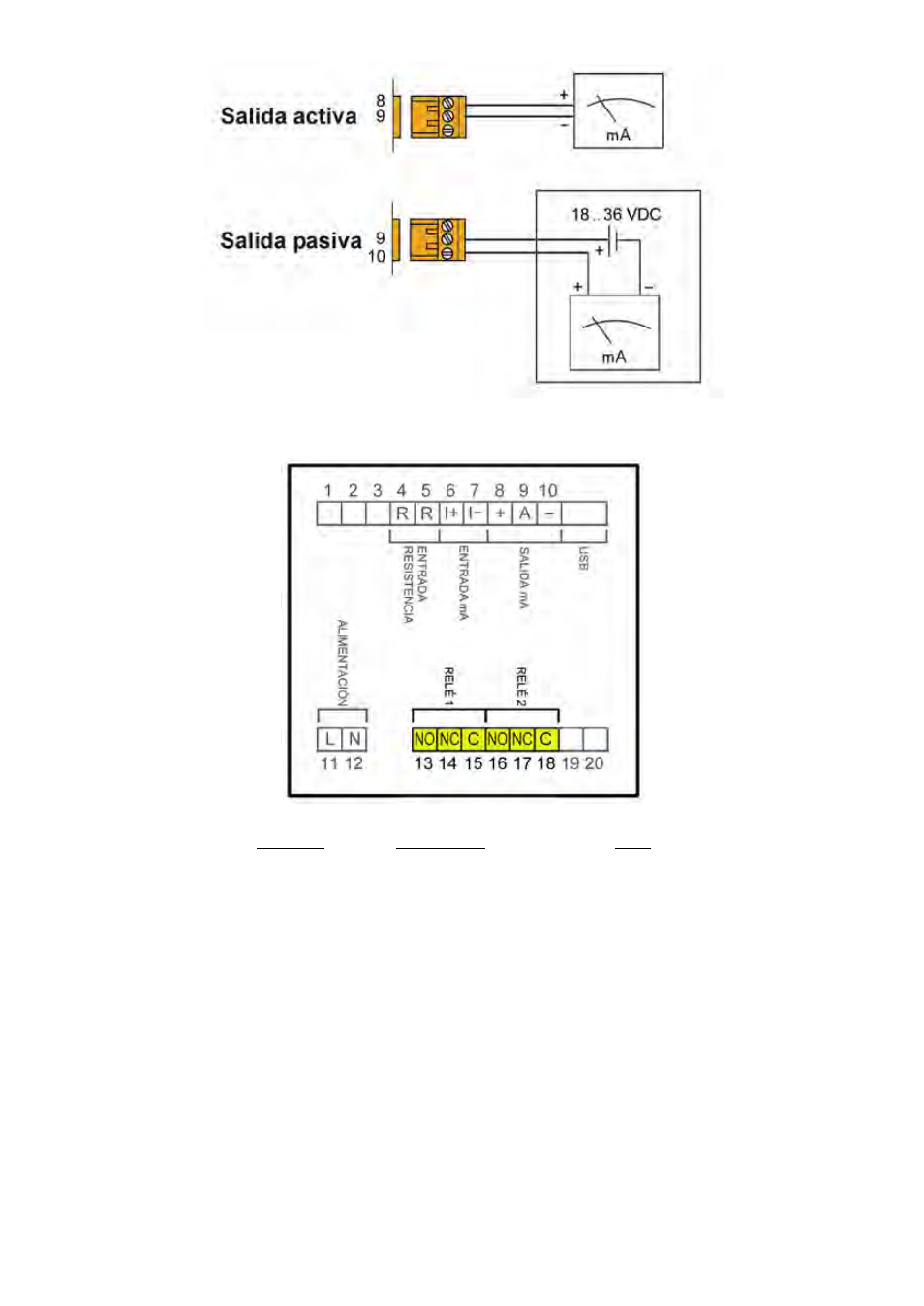

3.2.5 Conexión de las salidas de relés
