Tecfluid MT03L - Manual (Página 22)

22
11 PANTALLA DE FUNCIONAMIENTO
Al salir del menú, el equipo muestra la pantalla de funcionamiento, indicando el nivel en
la unidad previamente seleccionada.
Esta pantalla muestra también el estado de las salidas de relé, en el caso que estén
activadas. Aparecerá una “A” en formato normal o negativo dependiendo del estado del
relé.
12 MANTENIMIENTO
No requiere ningún mantenimiento en especial.
12.1 Fusible
El aparato dispone de un fusible de Ø5 x 20 mm de protección en la entrada de la
alimentación. El valor nominal del fusible depende de la tensión de alimentación nominal.
En caso de necesidad de reemplazar el fusible, se colocará uno de fusión lenta “T”, de
tamaño Ø5 x 20 mm y del valor que indica en la etiqueta
.
13 SOFTWARE ASOCIADO WINSMETER MT03
La mayoría de los pasos explicados en los apartados anteriores, pueden realizarse
mediante el software asociado para el equipo, que permite trabajar de una forma más
cómoda e intuitiva.
Dicho software puede ser descargado desde el link de la página web de Tecfluid S.A.
www.tecfluid.com/descargas
13.1 Conexión del cable USB e instalación de drivers
Extraer los dos archivos contenidos en winsmeter MT03.zip a una carpeta del sistema.
Ejecutar el archivo Setup.exe y seguir los pasos para la instalación.
Para conectar el convertidor a un ordenador es necesario un cable USB que por un extremo
sea del tipo A y por el otro del tipo B. Este tipo de cable se encuentra fácilmente en el
mercado.

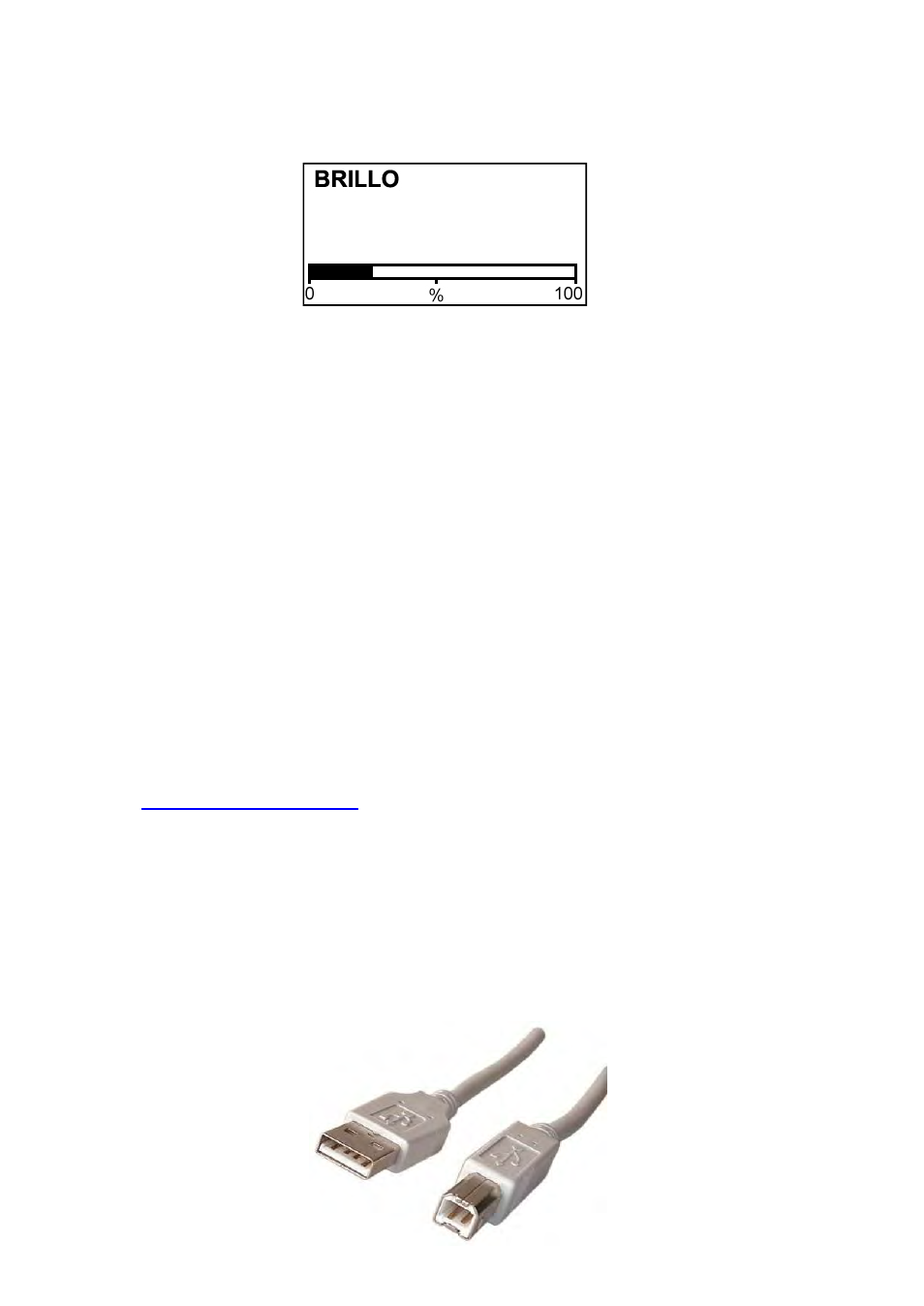

En la imagen pueden verse los extremos del cable necesario.
10 BRILLO
Mediante esta opción se puede ajustar la intensidad luminosa del fondo de la pantalla
“backlight”.
