La salida de mA está galvánicamente aislada. Puede ser activa (lo cual significa que el
elemento receptor debe ser pasivo) o pasiva (lo cual significa que el elemento receptor
debe proporcionar alimentación al lazo de mA). Se recomienda emplear un receptor con
resistencia de entrada inferior a 700
Ω para garantizar un funcionamiento correcto.
Para configurar el modo de salida analógica (activa o pasiva) hay dos puentes (jumpers)
situados justo al lado de la regleta de conexionado. Para el modo pasivo, los jumpers
deben estar situados entre los pines 2 y 3 y para el modo activo, entre los pines 1 y 2.
NOTA: La salida analógica lleva incorporada una protección contra inversión de
polaridad. Debido a otra protección contra sobretensiones, si se conecta una tensión de
alimentación del lazo superior a 32 V podría llegar a dañar el convertidor.

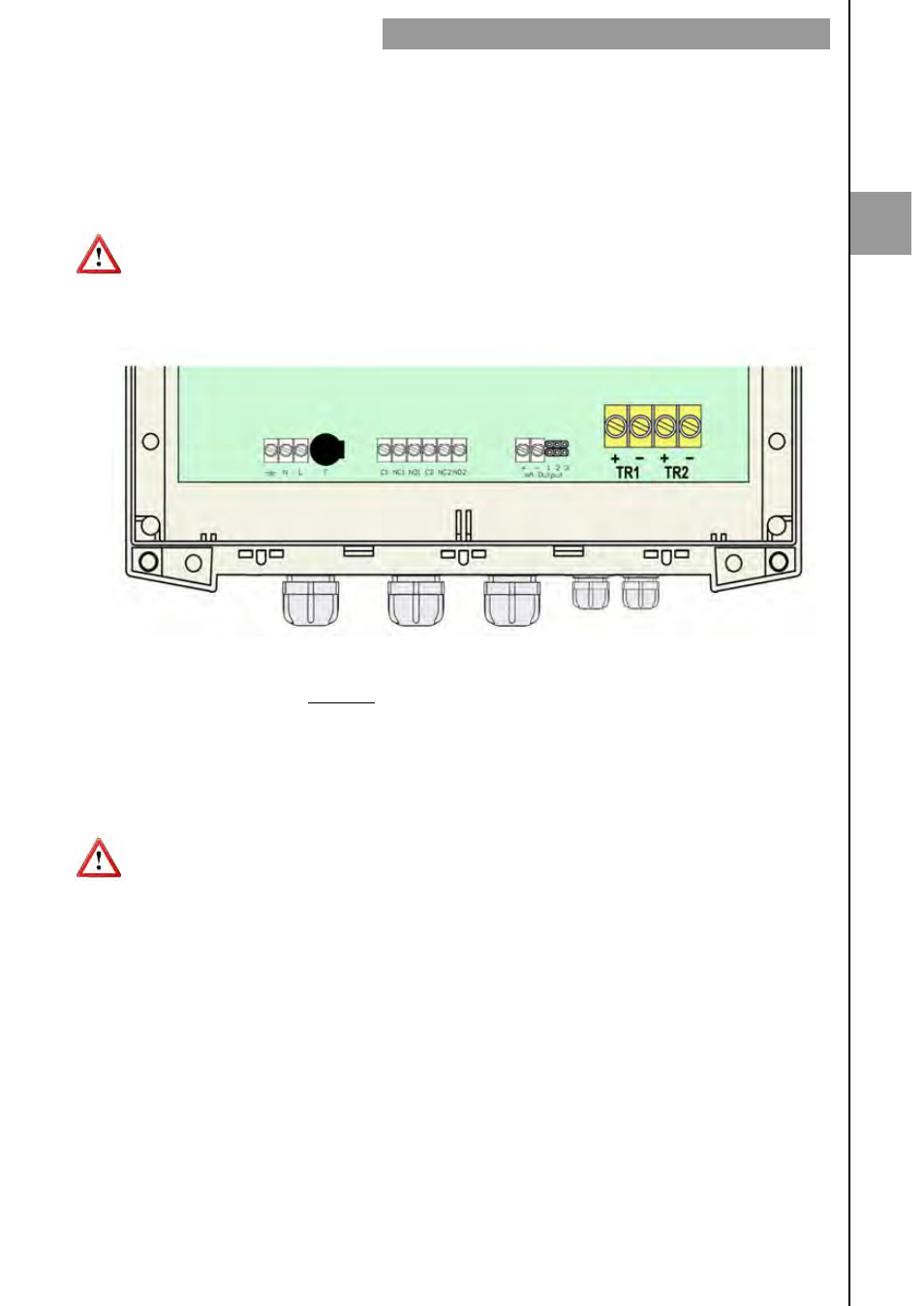

2.1.4 Conexión de los transductores
Terminal
TR1 + Vivo (positivo).
TR1 - malla (negativo).
TR2 + Vivo (positivo).
TR2 - malla (negativo).
Los transductores y los cables están marcados como TR1 y TR2. Asegúrese de conectar
el cable TR1 en los terminales TR1 del circuito y el cable TR2 en los terminales TR2. El
intercambio de los transductores puede derivar en una pérdida de precisión de los
valores medidos por el instrumento.
Los cables de los transductores se suministran con unos indicadores de plástico 1 y 2
para que sean conectados a los transductores TR1 y TR2 respectivamente.
INSTALACIÓN DEL CONVERTIDOR ELECTRÓNICO
