16
Realizar la misma operación para la segunda abrazadera.
5.3 Colocación de los transductores
Para poder colocar los transductores es necesario calcular cual es la distancia óptima que
los separa. Esta distancia depende de algunos parámetros de la tubería, así como del
líquido que fluye por su interior. Para calcularla proceder de la siguiente manera.
Alimentar el convertidor electrónico. No es necesario que los transductores estén
instalados.
Pulsar la tecla (OK) para entrar en el menú del equipo. Aparece el menú principal.
Con las teclas (2) y (8), seleccionar instalación, y seguidamente validar con la tecla (OK).
5.2 Instalación con la guía de alineación
La guía de alineación, normalmente suministrada para tuberías de tamaños DN80 a
DN350, es de gran utilidad para instalar los transductores y que estos queden
perfectamente alineados.
Si no se dispone de ella, puede instalar los transductores directamente con las
abrazaderas (ver apartado 5.12 pág 22).

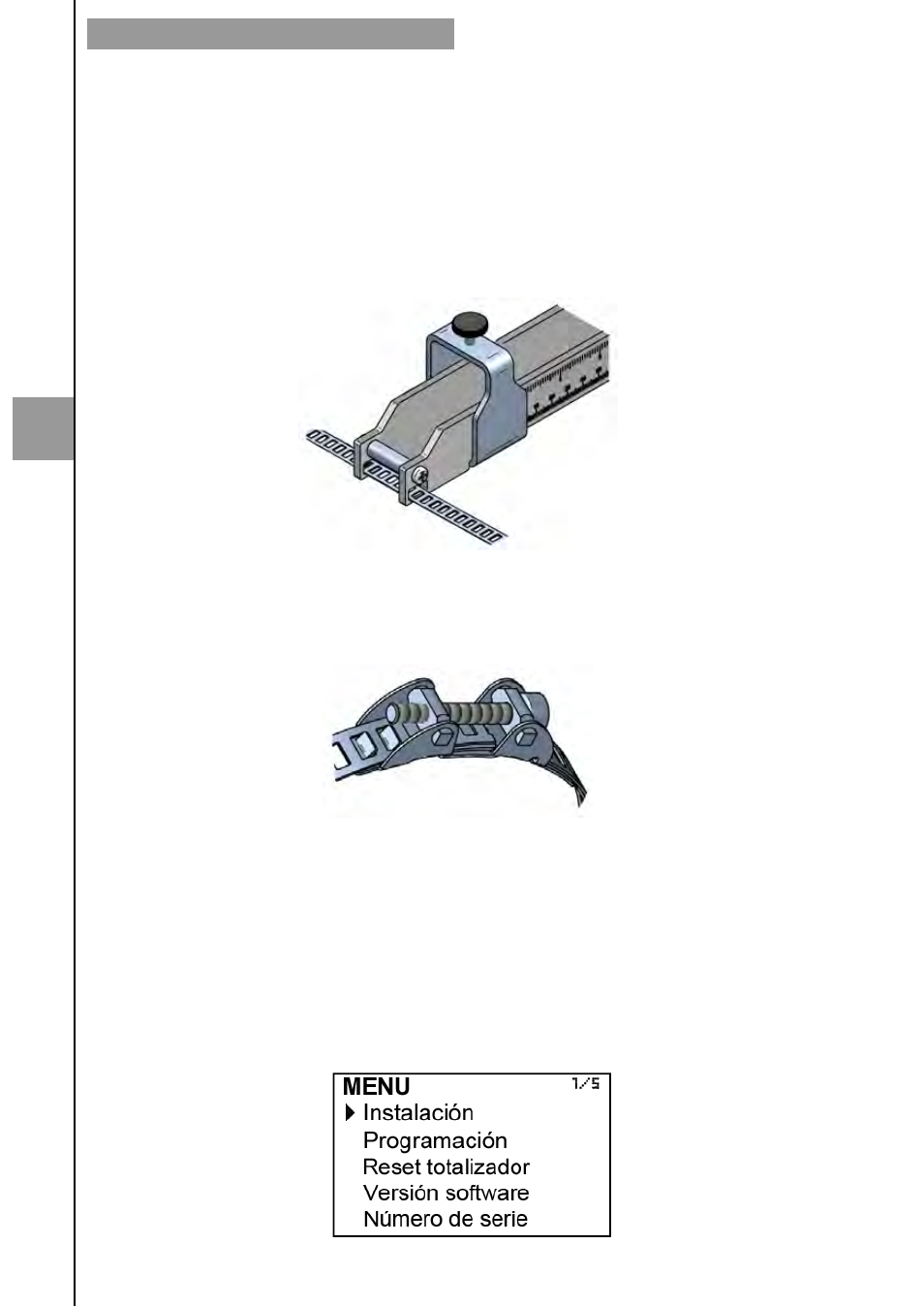

5.2.1 Preparación de las abrazaderas
Pasar el extremo libre de la banda por las dos ventanas de uno de los extremos de la
guía.
Colocar la banda abrazadera circundando la tubería, posicionando el extremo libre sobre
los ganchos y por debajo del tornillo. Encajar los ganchos en la posición más ajustada
posible. Tensar la conexión con un destornillador hasta que la guía quede fijada de forma
rígida, sin que haya posibles desplazamientos por vibraciones.
5
INSTALACIÓN DE LOS TRANSDUCTORES
