3
Si no se dispone del detector, se puede verificar el funcionamiento del amplificador aplicando el
esquema de la página siguiente.
MANTENIMIENTO. Comprobación eléctrica del automatismo
Conectar un multímetro con su escala de mA en corriente continua, en serie con el cable marrón.
Verificar que la corriente es mayor que 2.1 mA cuando el flotador pasa a través del automatismo
de abajo a arriba, y menor que 1 mA cuando el flotador pasa a través del automatismo de arriba a
abajo.

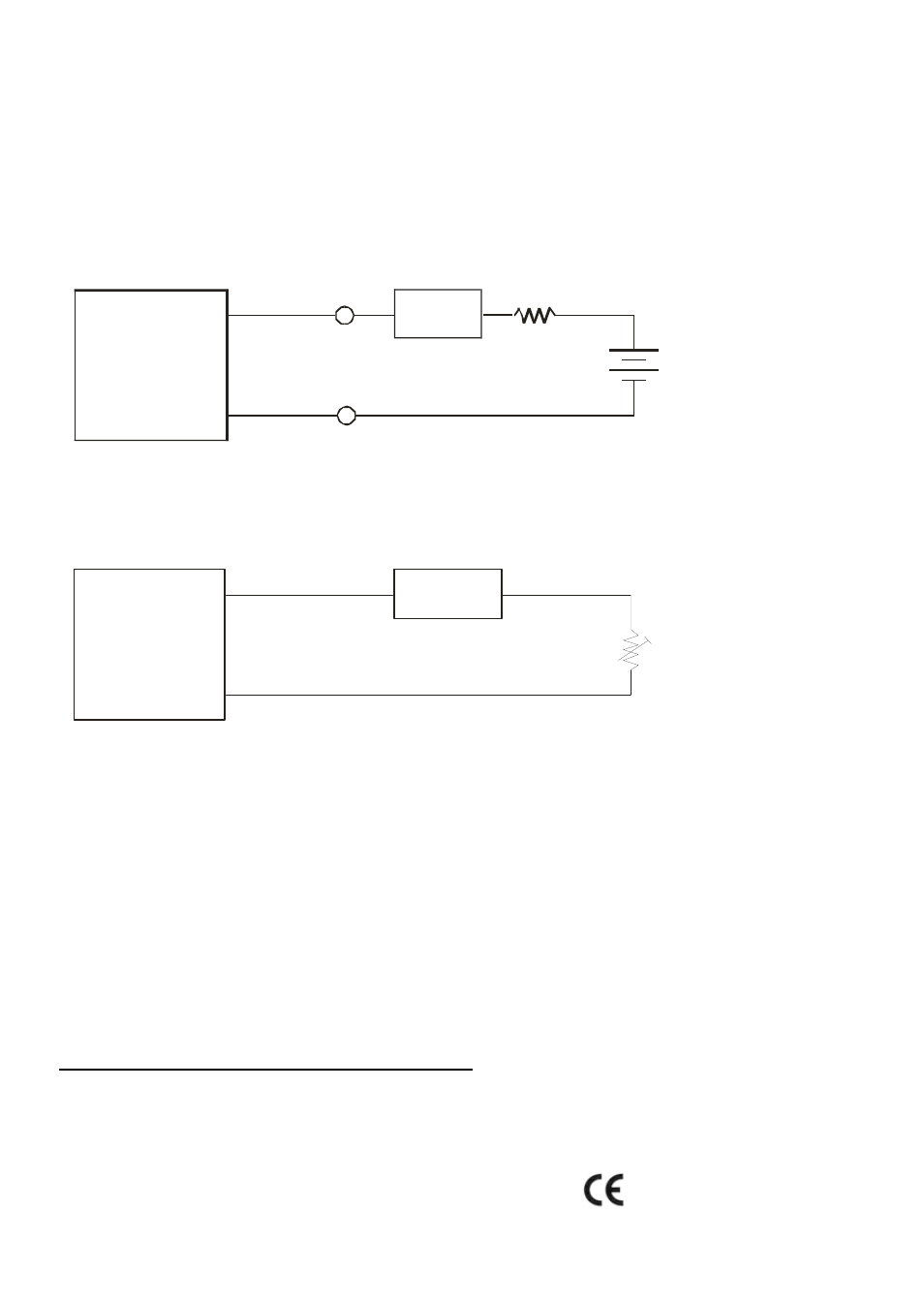

Si no se dispone del amplificador NAMUR, se puede verificar la corriente aplicando el siguiente
esquema:
AMD
+
-
1 k 
+
-
Marrón
Azul
Bateria 9 V
(Nominal 8 V para
NAMUR )
Multímetro
mA
+
-
CARACTERISTICAS TÉCNICAS
El AMD és un sensor NAMUR (DIN 19234) con las siguientes características nominales:
Tensión
nominal 8 V
Resistencia interna de Alimentación 1 k 
Corriente con el flotador por encima del AMD  1 mA
Corriente con el flotador por debajo del AMD  2.1 mA
Límites Tensión Alimentación
5 ... 25 VDC
Temperatura Ambiente 0 ... +40 ºC
Inductancia interna ≤120 µH
Capacidad propia ≤90 nF
Conforme a la Directiva EMC 89/336/CEE y ATEX 94/9/CE
Amplificador
+
+
-
-
Multímetro
mA
Conexión
a
NAMUR
Potenciómetro 20 k 
Con el potenciómetro se modifica la corriente del amplificador NAMUR. El punto de conmutación
debe ser entre 1,2 mA y 2,1 mA. Es decir, con la corriente por debajo de 1,2 mA el relé de salida
debe tener un estado y por encima de 2,1 mA el relé debe tener el otro estado.
