FUNCIONAMIENTO
Las variaciones de caudal desplazan el flotador dentro del tubo de medida.
El flotador, al pasar
por el punto donde está el detector de caudal 20-AMD..., cambia el estado del sensor inductivo,
y por lo tanto el estado de la salida.
Éste se mantiene hasta que el flotador pasa en dirección contraria por el punto donde está el
detector de caudal, volviendo de nuevo al estado anterior.

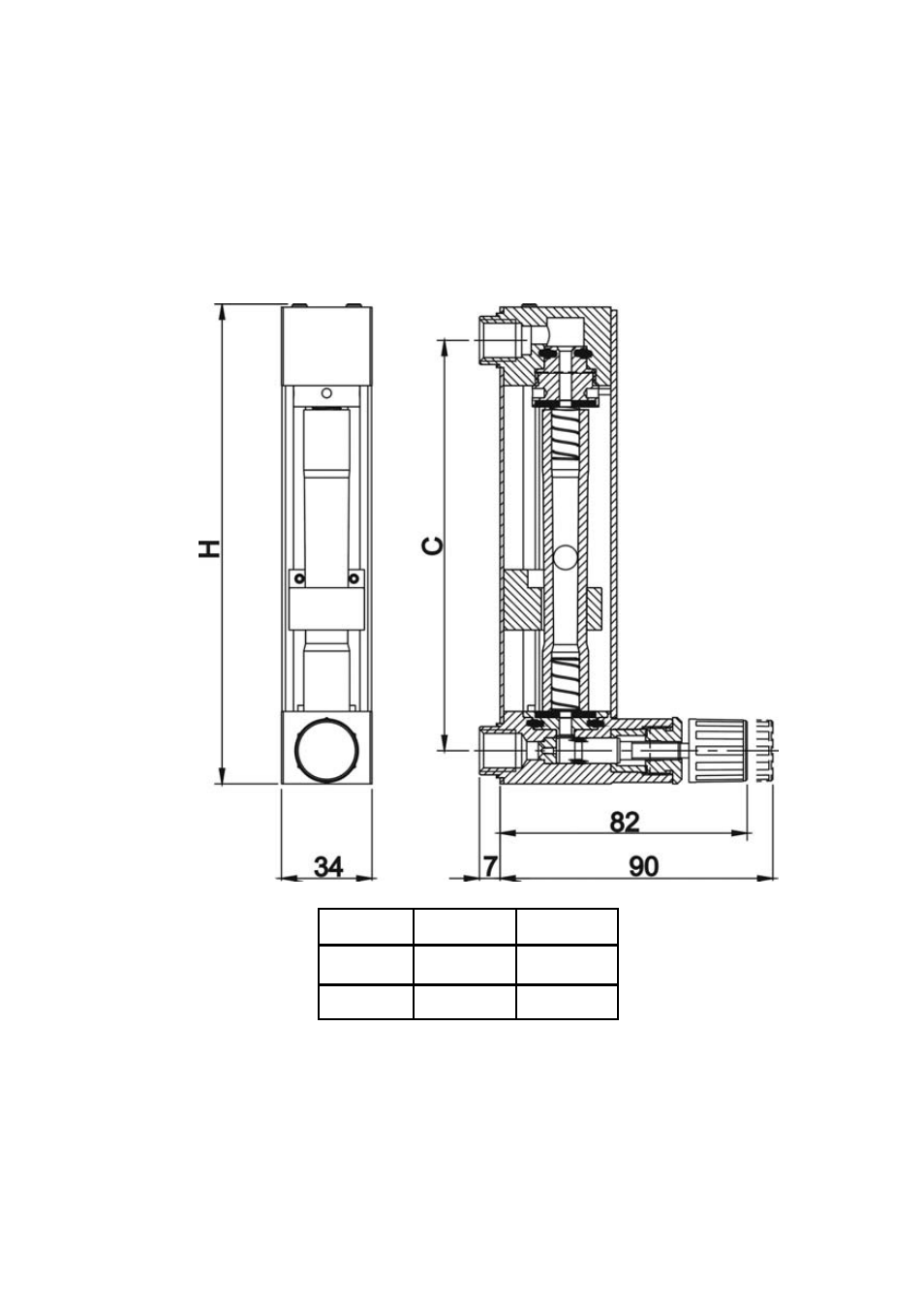

DIMENSIONES
MODELO
C
H
2100
136 mm
159 mm
2150
186 mm
209 mm
CONEXIÓN ELÉCTRICA
El automatismo incorpora una manguera con dos cables. Para la instalación eléctrica se
recomienda utilizar una manguera lo más parecida a la del automatismo. La unión puede
realizarse mediante soldadura o regleta de conexión, siempre asegurando que los contactos
queden protegidos contra efectos ambientales (polvo, humedad, etc…).
