7
VALVULA BY-PASS
3
2. VALVULA DE REGULACION
1. VALVULA DE CIERRE
2. VALVULA DE
CIERRE
VALVULA BY-PASS
3
1. VALVULA DE
REGULACION

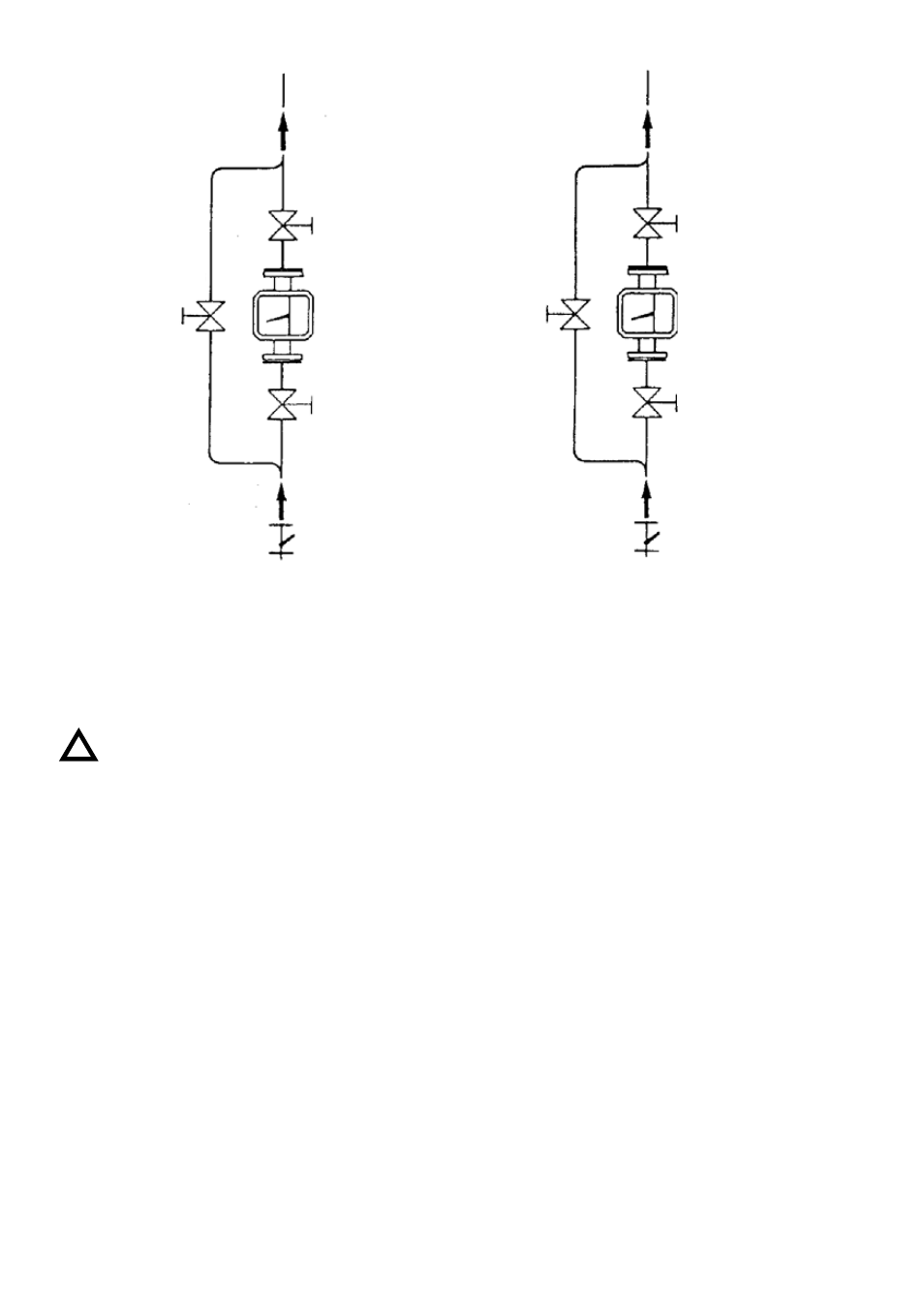

INSTALACION PARA GASES INSTALACION PARA
LIQUIDOS
Figura 3 Figura 4
FUNCIONAMIENTO
Efectuada la instalación del medidor, se abrirá lentamente la válvula de regulación. El paso del
fluido desplazará al flotador y éste, mediante el campo magnético, la aguja indicadora.
Cualquier variación de las condiciones de trabajo respecto a las de calibración, puede
inducir errores de lectura. Las condiciones de calibración vienen indicadas en la carátula
del equipo.
MEDIDA DE GASES. (Figura 3)
En la medida de GASES, LA PRESIÓN DE TRABAJO TIENE LA MÁXIMA importancia para una
medición correcta, ya que afecta directamente a la escala del instrumento.
Así si un medidor está calibrado para 2 bar y se trabaja a 1 bar tenemos un error del 22%.
Para que el equipo trabaje a la presión de calibrado (presión nominal del sistema) y obtener una
contrapresión que mantenga en equilibrio el flotador, la válvula de regulación debería montarse tal
como se indica en la figura 3.
El caudal se debe controlar con la válvula posterior del medidor, teniendo la de entrada totalmente
abierta. La válvula de by-pass debe permanecer totalmente cerrada.
Si se efectúa la regulación con la válvula de entrada en circuitos abiertos o bien con bajo caudal
de gas en el medidor, se produce una expansión del gas que disminuye bruscamente su
densidad, dando errores muy importantes de lectura.
Si se regula el caudal con la válvula de entrada, es habitual tener un movimiento oscilante del
flotador. Éste actúa como cierre hasta que la presión lo sube al vencer su peso. La disminución
brusca de la presión de gas hace que caiga el flotador. Este ciclo se repite hasta que se cierra la
válvula o se abre del todo, volviendo luego a cerrarla hasta el caudal deseado.
Esto no garantiza que no se pueda producir de nuevo el fenómeno si se continua regulando el
caudal con la válvula a la entrada.
!
