5
Principio de funcionamiento

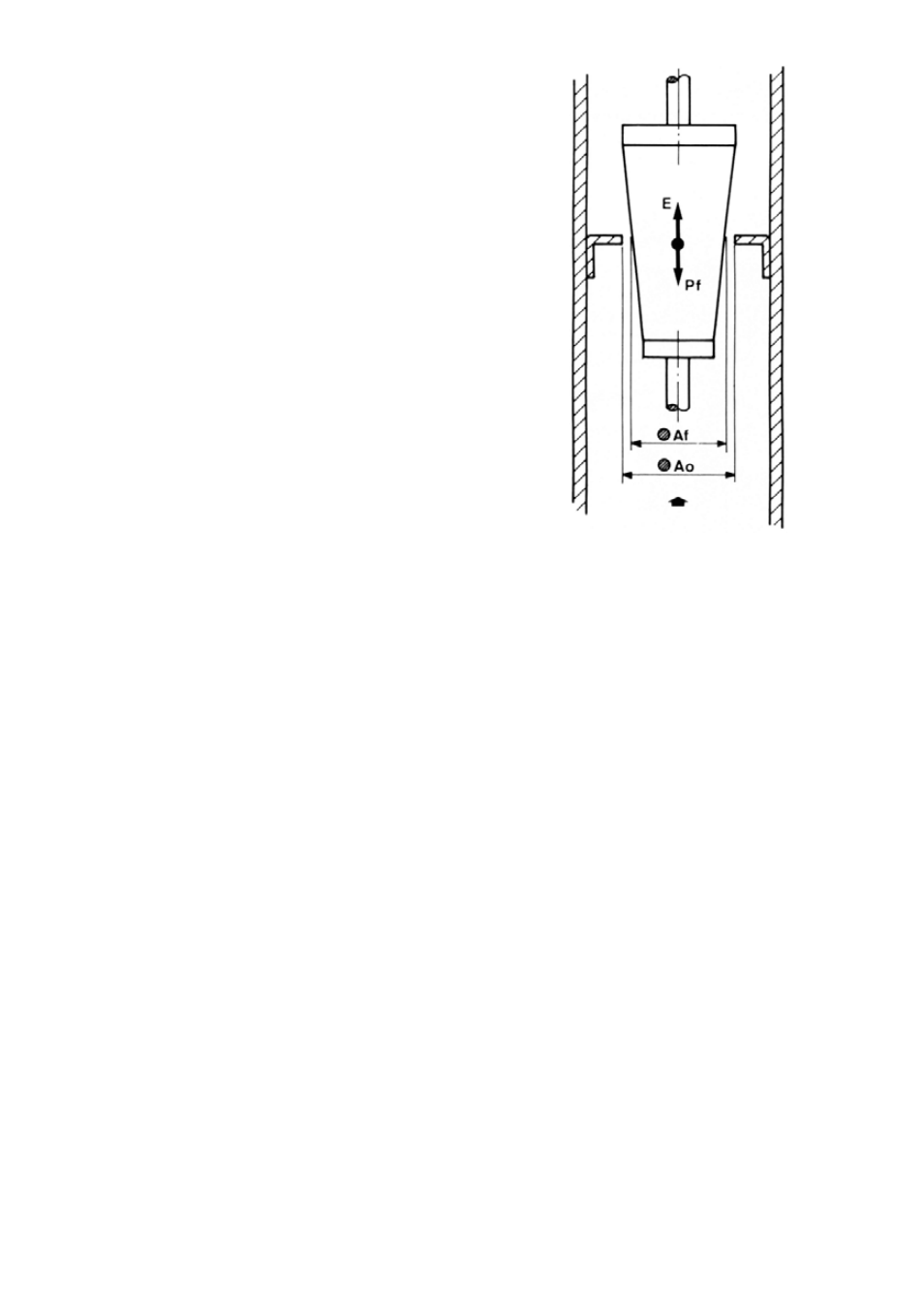

El caudalímetro consta de un aro interior calibrado y un
flotador cónico. El caudal ascendente empuja al flotador
hasta un punto de equilibrio. El área que se obtiene
entre el flotador y el aro es proporcional al caudal.
Este tipo de principio de medida se denomina de área
variable.
El punto de equilibrio depende de:
− Peso del flotador: Pf
− Empuje del fluido: E
− Área libre de paso: Al
El área proporcional al caudal será:
Al = Ao - Af
donde:
Ao = Sección del aro calibrado
Af = Sección del flotador
RECEPCIÓN
Los medidores de caudal serie SC-250 se suministran comprobados en nuestros bancos de
calibrado, listos para su instalación y funcionamiento.
Los medidores se suministran embalados para su protección durante el transporte y
almacenamiento. Asimismo, llevan elementos de fijación, que deben ser retirados antes de la
instalación.
Con el medidor en posición vertical, verificar que el flotador se desplaza libremente y que la aguja
indicadora desde su posición de reposo 0, sigue los movimientos del flotador en todo el recorrido
de la escala y retorna a 0.
El desplazamiento del flotador se debe hacer manualmente y sin golpes, con el medidor de caudal
en posición VERTICAL, y con el 0 de la escala en la posición inferior.
MONTAJE DEL CAUDALIMETRO. (Figuras 1, 2, 3 y 4)
El caudalímetro debe ser instalado en posición vertical, de forma que la dirección del fluido sea
ascendente.
Es importante que la posición sea completamente vertical, ya que desviaciones del orden de 5º
pueden dar errores por rozamientos del flotador del 8-10% del valor de las lecturas.
En el caso de tener una instalación con circulación del fluido en sentido horizontal, el caudalímetro
debe montarse tal como muestra la figura 1.
En el caso de tener una instalación con circulación del fluido en sentido vertical descendente el
caudalímetro debe montarse tal como muestra la figura 2.
