10
RA-10 Amplificador Integrado Estereofónico

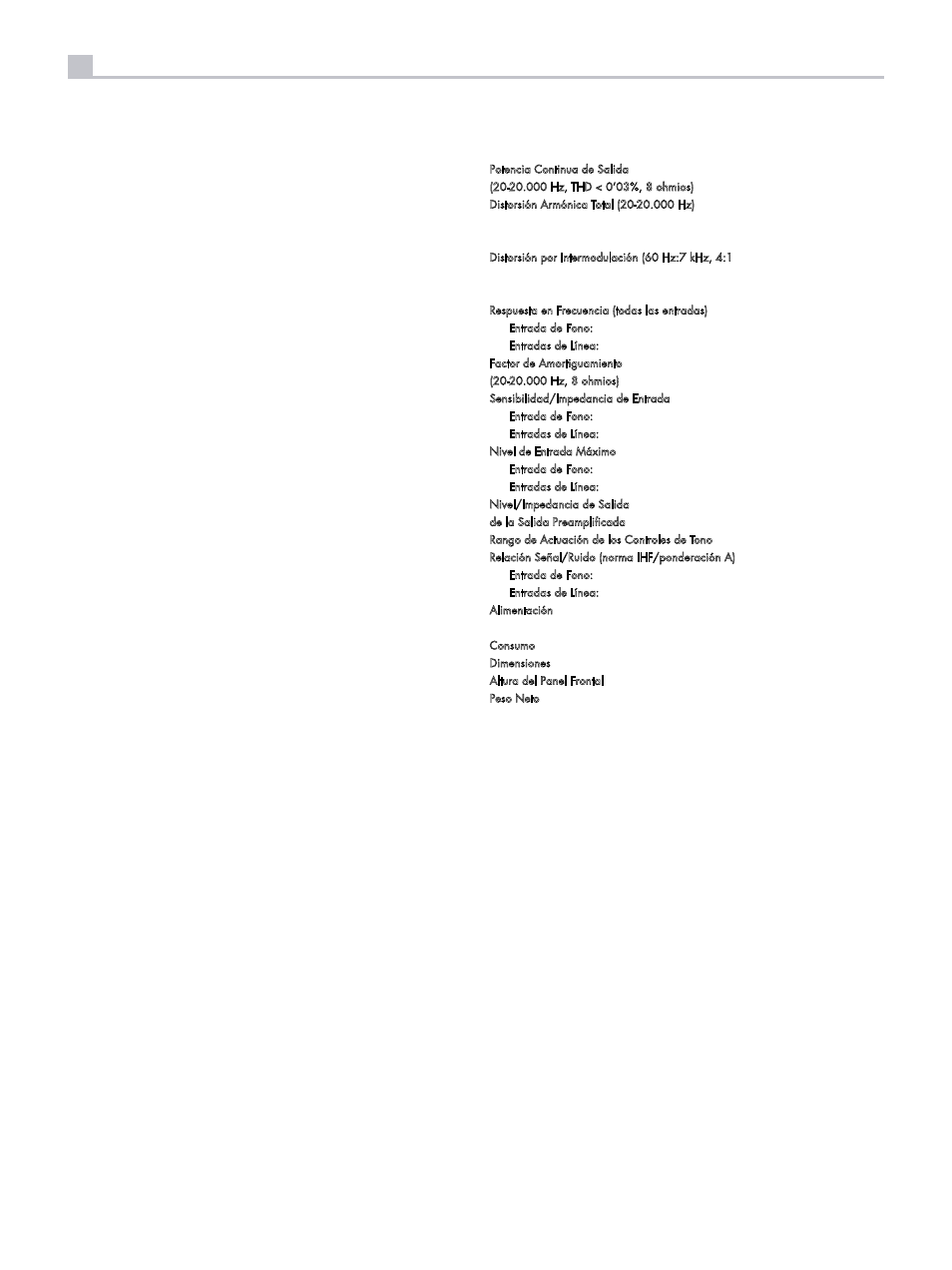

Características Técnicas
Potencia Continua de Salida 40 vatios/canal
(20-20.000 Hz, THD < 0’03%, 8 ohmios)
Distorsión Armónica Total (20-20.000 Hz)
<0’03% a la potencia
nominal, a la mitad de la
misma o a 1 vatio
Distorsión por Intermodulación (60 Hz:7 kHz, 4:1 <0’03% a la potencia
nominal, a la mitad de la
misma o a 1 vatio
Respuesta en Frecuencia (todas las entradas)
Entrada de Fono: 20-15.000 Hz, +/-0’3 dB
Entradas de Línea: 10-40.000 Hz, +/-1 dB
Factor de Amortiguamiento 180
(20-20.000 Hz, 8 ohmios)
Sensibilidad/Impedancia de Entrada
Entrada de Fono: 2’5 mV/47 kohmios
Entradas de Línea: 150 mV/24 kohmios
Nivel de Entrada Máximo
Entrada de Fono: 180 mV
Entradas de Línea: 5 V
Nivel/Impedancia de Salida 1 V/470 ohmios
de la Salida Preamplificada
Rango de Actuación de los Controles de Tono
±6 dB en 100 Hz/10 kHz
Relación Señal/Ruido (norma IHF/ponderación A)
Entrada de Fono: 80 dB
Entradas de Línea: 100 dB
Alimentación 230 voltios/50 Hz (Europa)
120 voltios/60 Hz (EE.UU.)
Consumo 220 vatios
Dimensiones (An x Al x P) 430x72x342 mm
Altura del Panel Frontal 60 mm
Peso Neto 5’9 kg
Todas estas especificaciones son correctas en el momento de la impresión
del presente manual de instrucciones. Rotel se reserva el derecho a
realizar modificaciones en las mismas sin previo aviso.
Rotel y el logotipo Rotel HiFi son marcas registradas de The Rotel Co.,
Ltd., Tokio, Japón.
Si la circuitería de protección se dispara repetidamente y usted se ve
incapaz de aislar y corregir la condición de funcionamiento que provocó
dicho disparo, contacte con su distribuidor Rotel autorizado para que le
ayude a resolver el problema.
Problemas y Posibles Soluciones
La mayoría de dificultades que suelen producirse en los sistemas de audio
son el resultado de conexiones realizadas incorrectamente o ajustes
inapropiados. En caso de que usted se encuentre con algún problema,
aísle en primer lugar el área afectada, compruebe los ajustes de control
realizados, determine la causa del fallo y haga los cambios necesarios.
Si se ve incapaz de hacer funcionar de nuevo al RA-10, considere las
sugerencias que le damos para las siguientes condiciones:
El Indicador Luminoso de Puesta en Marcha No Se Activa
El indicador luminoso de puesta en marcha debería activarse en el
momento de conectar el RA-10 a una toma de corriente eléctrica y
pulsar el Conmutador de Puesta en Marcha. En caso de que no se active,
compruebe dicha toma con otro dispositivo eléctrico, como por ejemplo
una bombilla, y asegúrese de que la misma no esté controlada por un
conmutador situado en su posición Off.
Sustitución del Fusible
En el caso de que otro dispositivo eléctrico conectado a la toma anterior
funcione correctamente y el indicador luminoso de puesta en marcha del
RA-10 siga sin activarse cuando este último esté conectado a dicha toma
y el Conmutador de Puesta en Marcha haya sido pulsado, significa que
es muy posible que el fusible de protección interno del aparato se haya
fundido. Si usted cree que esto es lo que ha sucedido, contacte con su
distribuidor autorizado de productos Rotel para que le proporcione uno
nuevo y se lo instale adecuadamente.
NO HAY SONIDO
Verifique la fuente de señal para asegurarse de que esté funcionando
correctamente. Asegúrese de que los cables que van desde la fuente
de señal a las entradas del RA-10 estén conectados adecuadamente.
Asegúrese de que el selector Function coincida con la entrada adecuada.
Compruebe el cableado entre el RA-10 y las cajas acústicas.
