INSTALACIÓN (cont.)

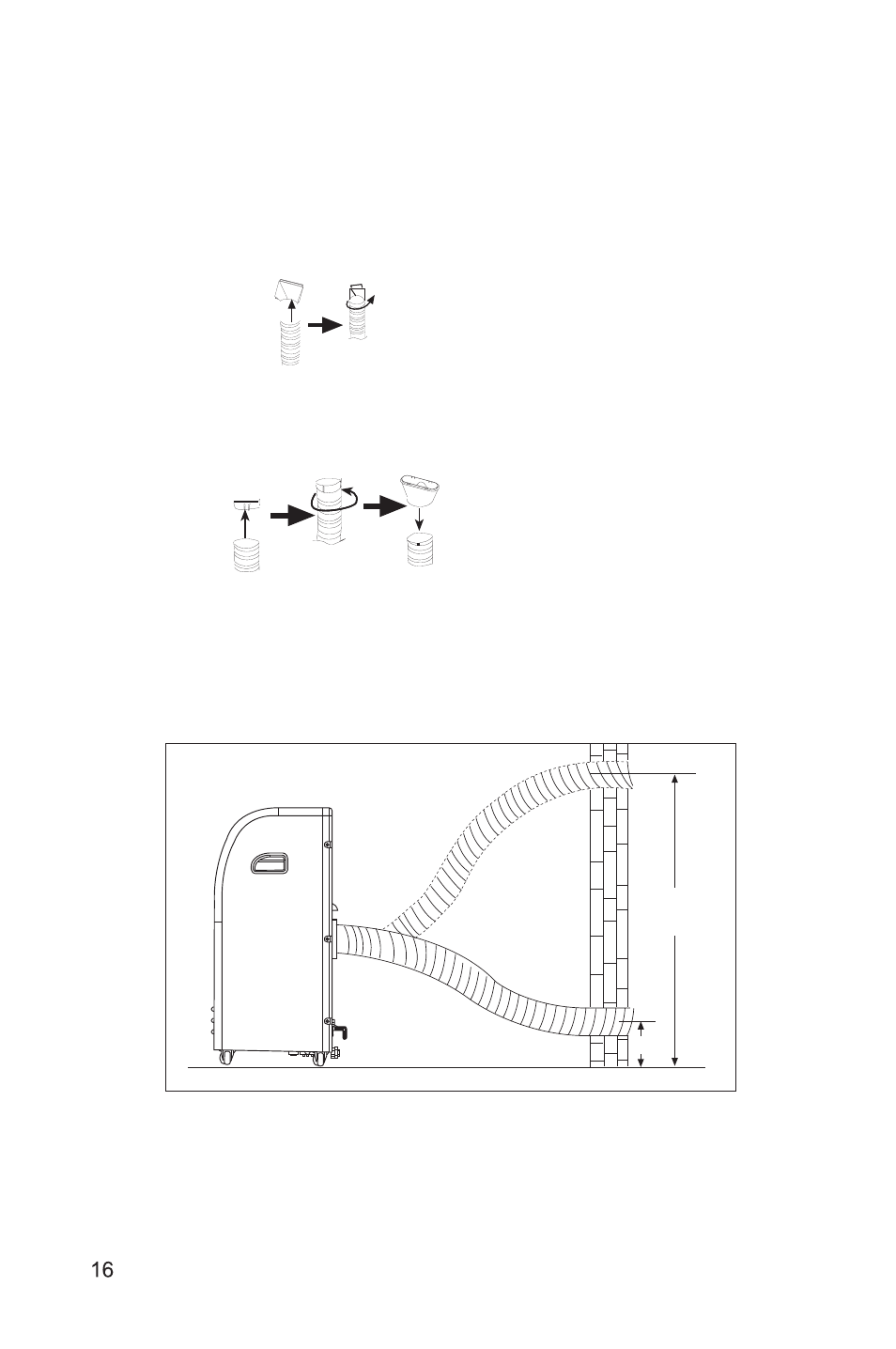

Montaje a través de la pared
1) Retraiga el ducto de escape de aire.
2) Introduzca el ducto en el adaptador cuadrado. Gire el ducto (2 ó 3 vueltas).
.
3) Introduzca el otro extremo del ducto en el adaptador 1 de escape de la ventana.
Gire el ducto (2 ó 3 vueltas). Una el adaptador 2 de escape de la ventana.
4) Fije el extremo cuadrado del ducto en la terminal de escape de la unidad.
A continuación, se muestra el montaje correcto. La altura del orificio desde el piso debe
tener entre 16 pulg. (400 mm) y 51 pulg. (1,300 mm).
Figura 1
51 pulg.
(1300 mm)
16 pulg.
(400 mm)
