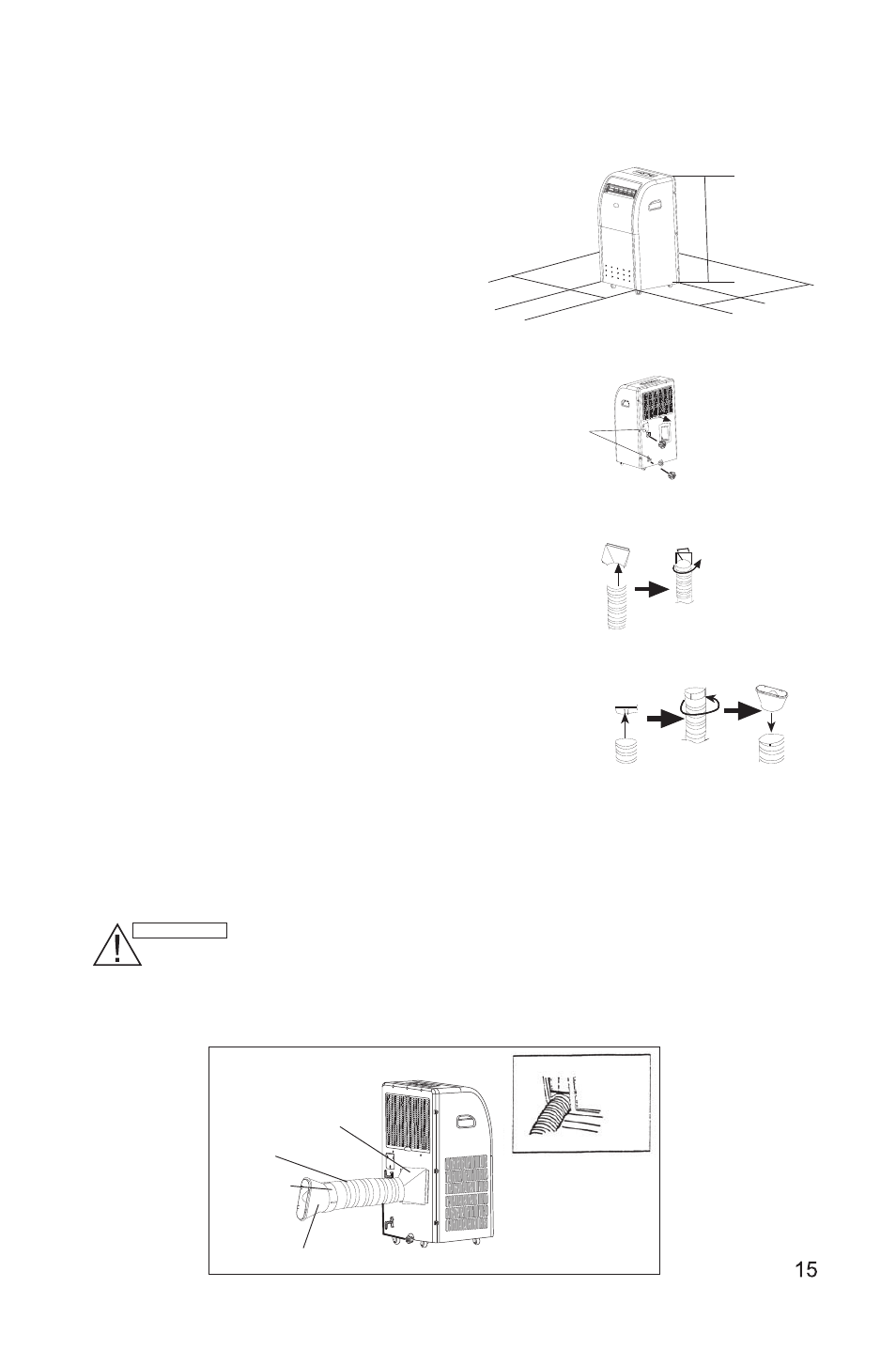

INSTALACIÓN
Selección de la ubicación de instalación
Coloque la unidad sobre una ubicación plana en
donde las salidas de aire no estén cubiertas y a
no menos de 20 pulg. (500 mm) de una pared u
otro obstáculo.
Instalación del soporte del cable eléctrico
Instale los soportes del cable eléctrico
provistos con los dos tornillos
autorroscantes provistos a la unidad.
Método de montaje del ducto de escape de aire
Montaje a través de la ventana
1) Retraiga el ducto de escape de aire.
2) Introduzca el ducto en el adaptador cuadrado.
Gire el ducto (2 ó 3 vueltas).
3) Introduzca el otro extremo del ducto en el adaptador 1 de escape de la ventana.
Gire el ducto (2 ó 3 vueltas).
Una el adaptador 2 de escape de la ventana.
4) Fije el extremo cuadrado del ducto en la terminal de escape de la unidad.
5) Coloque el otro (de descarga) en la ventana más cercana. Consulte la página 18
para ver la instalación del equipo de deslizamiento de ventana.
Nota: La longitud del ducto de escape de aire está entre 24 pulg. (600 mm) y 72 pulg.
(1,800 mm).
En la instalación, se recomienda la longitud mínima. Durante el montaje, mantenga el
ducto en posición horizontal. No conecte otro ducto para extenderlo. Esto puede
producir un mal funcionamiento.
Soporte del
cable eléctrico
Adaptador 1
de escape de
la ventana
Adaptador 2 de escape de la ventana
Ducto de escape de aire
Extremo cuadrado
del ducto de escape de aire
20 pulg.
(500 mm)
1
6.5 pulg. (420 mm)
28.9 pulg. (735 mm)
13.4 pulg.
(340 mm)
20 pulg. (500 mm)
PRECAUCIÓN
Terminal de aire caliente
Ventana
