INSTALACIÓN (cont.)

Conexión del termostato de pared millivolt

suministrado en el sitio (cont.)

Nota:
1. El Terminal número G1 se utiliza sólo con el termostato de pared que tiene

control de velocidad Hi (Alta)-Lo (Baja) del ventilador.

2. Utilice el termostato de pared que es compatible con el sistema millivolt.

No conecte el termostato de pared a la fuente de energía AC o DC.

L–

L+

E–

E+

G4

C4

P

RC

Y1

Y2

G

G1

G

TERMINAL DE LA UNIDAD

TORNILLO
DE TIERRA

TERMOSTATO DE PARED
(Ejemplo de sistema de
múltiples etapas)

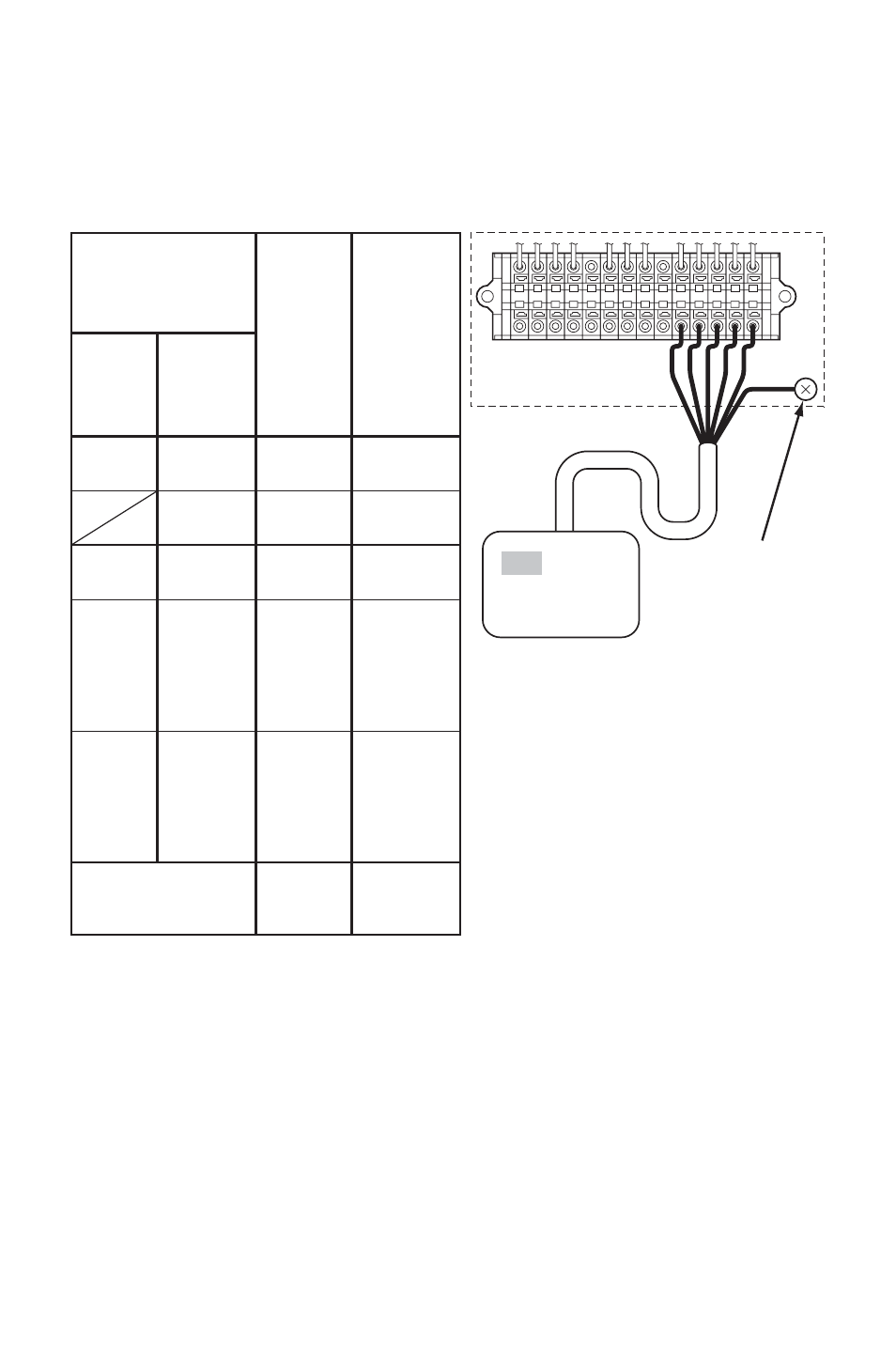

TABLA DE CONEXIÓN

Número de
terminal del
termostato de
pared

Número
de
terminal
de la
unidad

Función

Sistema
de una
sola
etapa

RC

Y

G

(G1)

R

Y1

Y2

G

(G1)

Common

(Común)

Cool MAX

(Frío máx.)

Fan

(Ventilador)

Hi

(velocidad

alta)

(Fan

(Ventilador)

Lo

(velocidad

baja))

Cool MIN

(Frío mín.)

RC

Y1

Y2

G

(G1)

(Cable blindado)

Tierra

G

(Tornillo

de tierra)

Sistema
de
múltiples
etapas
