INSTALACIÓN (cont.)
Montaje de CM25 a una estructura de techo (cont.)

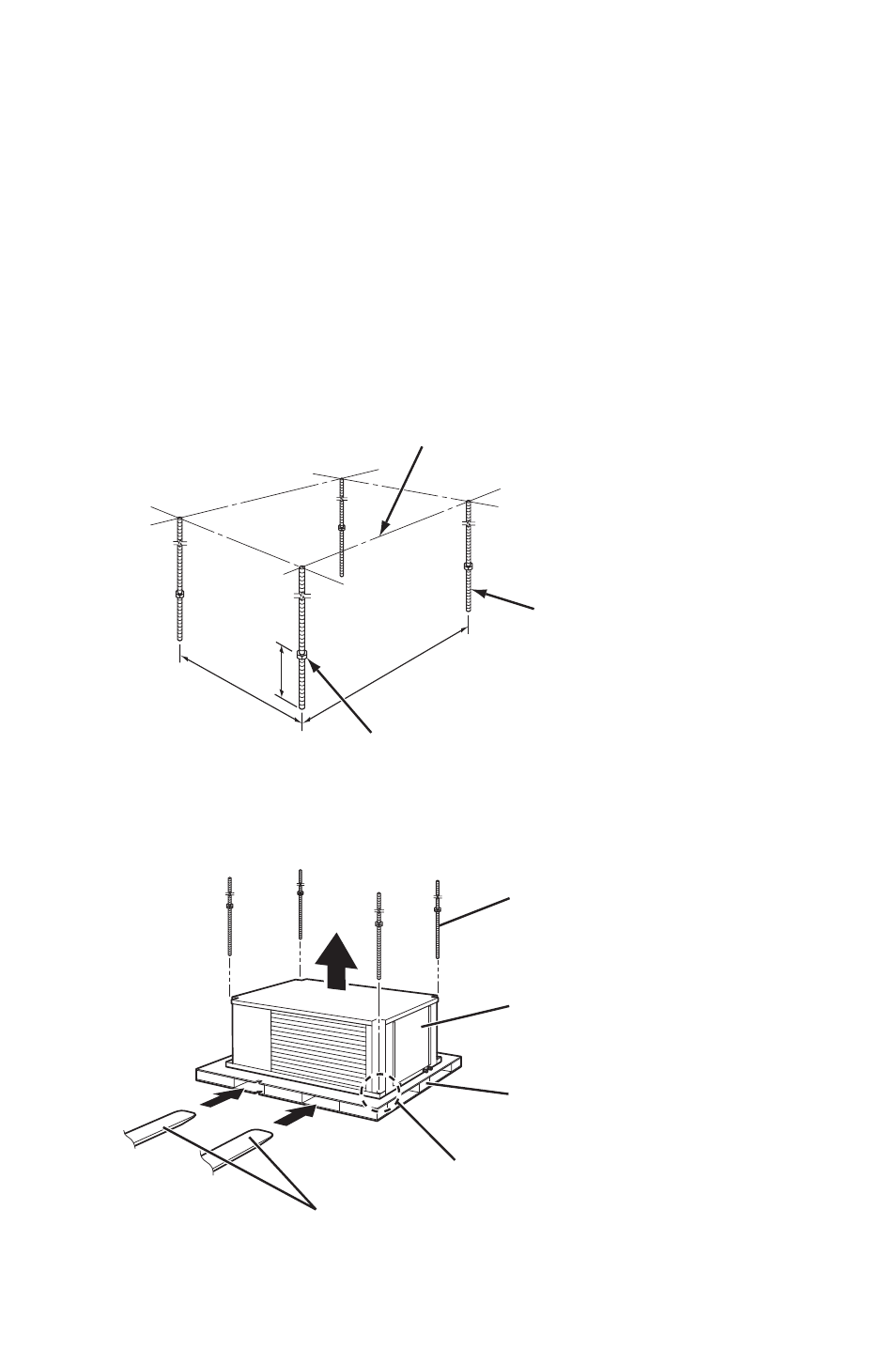

Ejemplo de montaje con pallet
1. Instale las cuatro (4) varillas de suspensión suspendiéndolas de elementos
estructurales adecuados del edificio. Ubique las varillas de manera que estén
alineadas con los cuatro orificios de montaje que forman parte de la base de
la unidad. Asegúrese de anclar firmemente los extremos superiores de las
varillas de suspensión y apriete todas las tuercas.
2. Inserte cuatro (4) tuercas (parte superior) en las varillas de suspensión antes
de montar la unidad (altura mínima de 12.0 pulgadas desde el extremo inferior
de las varillas de suspensión).
3. Ubique las varillas de manera que estén alineadas con los cuatro orificios de
montaje. Coloque el montacargas en las aberturas del pallet. Eleve
lentamente la unidad con el pallet.
12.0 pulg.
Mín.
29.8 pulg.
51.3 pulg.
VARILLA DE
SUSPENSIÓN ROSCADA
ESTRUCTURA DE TECHO
TUERCA (parte superior)
MONTACARGAS
UNIDAD
PALLET
VARILLA DE SUSPENSIÓN
ORIFICIO DE MONTAJE
