21

Versión avanzada

Versión sencilla

Información

ENGLISH

FRANÇAIS

ESPAÑOL

DEUTSCH

ITALIANO

NEDERLANDS

SVENSKA

Versión básica

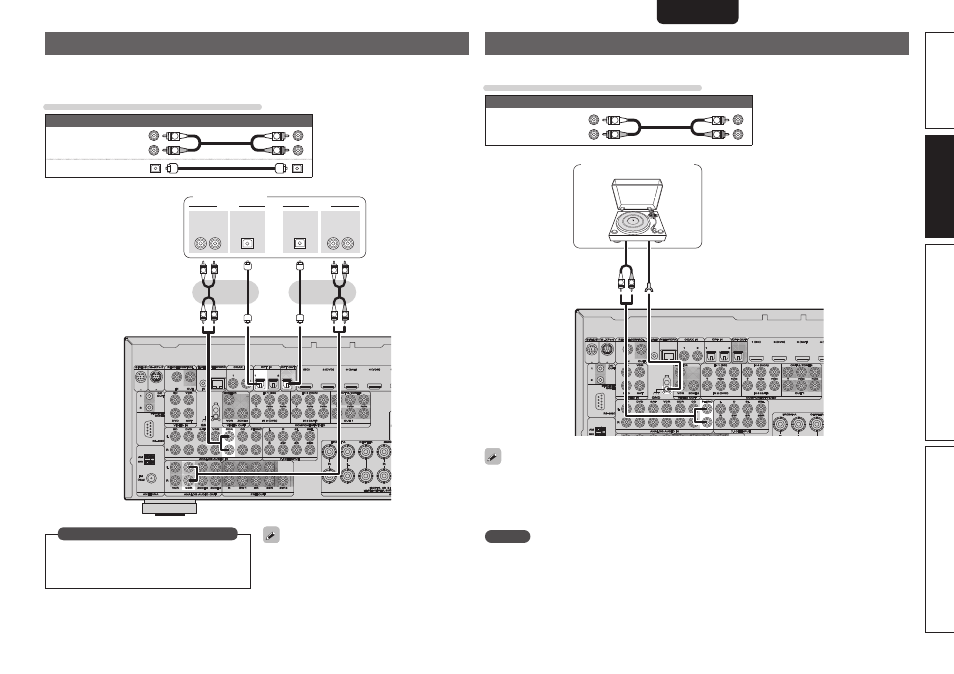

Conexión de una grabadora de CD

• Puede grabar audio en un CD o en una cinta.

• Seleccione el terminal que desea usar y conecte el dispositivo.

• Cuando se graba audio analógico, utilice la conexión analógica.

Cables necesarios para las conexiones

Cable de audio (vendido por separado)

Cable de audio

(Blanco)

(Rojo)

R

L

R

L

Cable óptico

R

L

R

L

R

L

R

L

R

L

R

L

OUT

AUDIO

AUDIO

OUT

IN

OPTICAL

OPTICAL

IN

AUDIO

AUDIO

Grabador de CD

Configure esta opción para cambiar el conector
de entrada digital al que se ha asignado la fuente
de entrada.
“Input Assign” (vpágina 70)

Realice las configuraciones necesarias

Conexión de un giradiscos

Permite la reproducción de discos de vinilo.

Cables necesarios para las conexiones

Cable de audio (vendido por separado)

Cable de audio

(Blanco)

(Rojo)

R

L

R

L

GND

AUDIO

OUT

R

L

Giradiscos (cápsula MM)

• Esta unidad es compatible con los reproductores de grabación que tengan un cartucho MM. Cuando

conecte un reproductor de grabación con un cartucho MC, utilice un amplificador con cabezal MC o un
transformador elevador disponibles comercialmente.

• En el momento de incrementar el volumen sin conectar el reproductor de grabación, podría producirse un

ruido muy fuerte proveniente de los altavoces.

NOTA

El terminal SIGNAL GND de esta unidad no es una conexión a tierra segura. Conéctelo para reducir el
ruido cuando éste sea excesivo. Tenga en cuenta que dependiendo del reproductor de grabación que está
conectado en la línea de tierra podría tener el efecto inverso al de incrementar el ruido. En este caso, no
es necesario conectar la línea de tierra.

Para realizar una grabación digital con el
conector digital (OPT OUT), asigne cualquiera
de los conectores de entrada digital a “CDR”
seleccionando la opción “Input Setup” – “Input
Assign” (vpágina 70).
La ilustración anterior muestra un ejemplo del
cambio de la asignación del conector OPT1 a
“CDR”.
