14
APÉNDICE A – COMPATIBILIDAD ELECTROMAGNÉTICA (EMC)
MAX200 (Soplete mecanizado) Manual del operador a-3
Generalidades
Este apéndice permitirá a un electricista cualificado a instalar el cable de alimentación al filtro de interferencia
electromagnética EMI en una fuente de alimentación CE de 400V 073200 (sin control de altura del soplete THC) y
073213 (con control de altura del soplete THC) para sistemas con soplete manual.
Cable de alimentación
El cable de alimentación es suministrado por el cliente. La especificación e instalación definitiva del cable de
alimentación debería realizarse por un electricista con licencia y de acuerdo con los códigos de aplicación nacional
o local. Vea también Cable de alimentación en la página a-2 donde encontrará otras recomendaciones para el
aislamiento del cable de alimentación.
Conexión del cable de alimentación
Conecte primeramente uno de los bornes del cable de alimentación al filtro EMI y después conecte el otro borne al
disyuntor de línea.
Fuente de alimentación
1. Localice el filtro EMI en la parte superior trasera de la fuente de alimentación (vea fig. a-1).

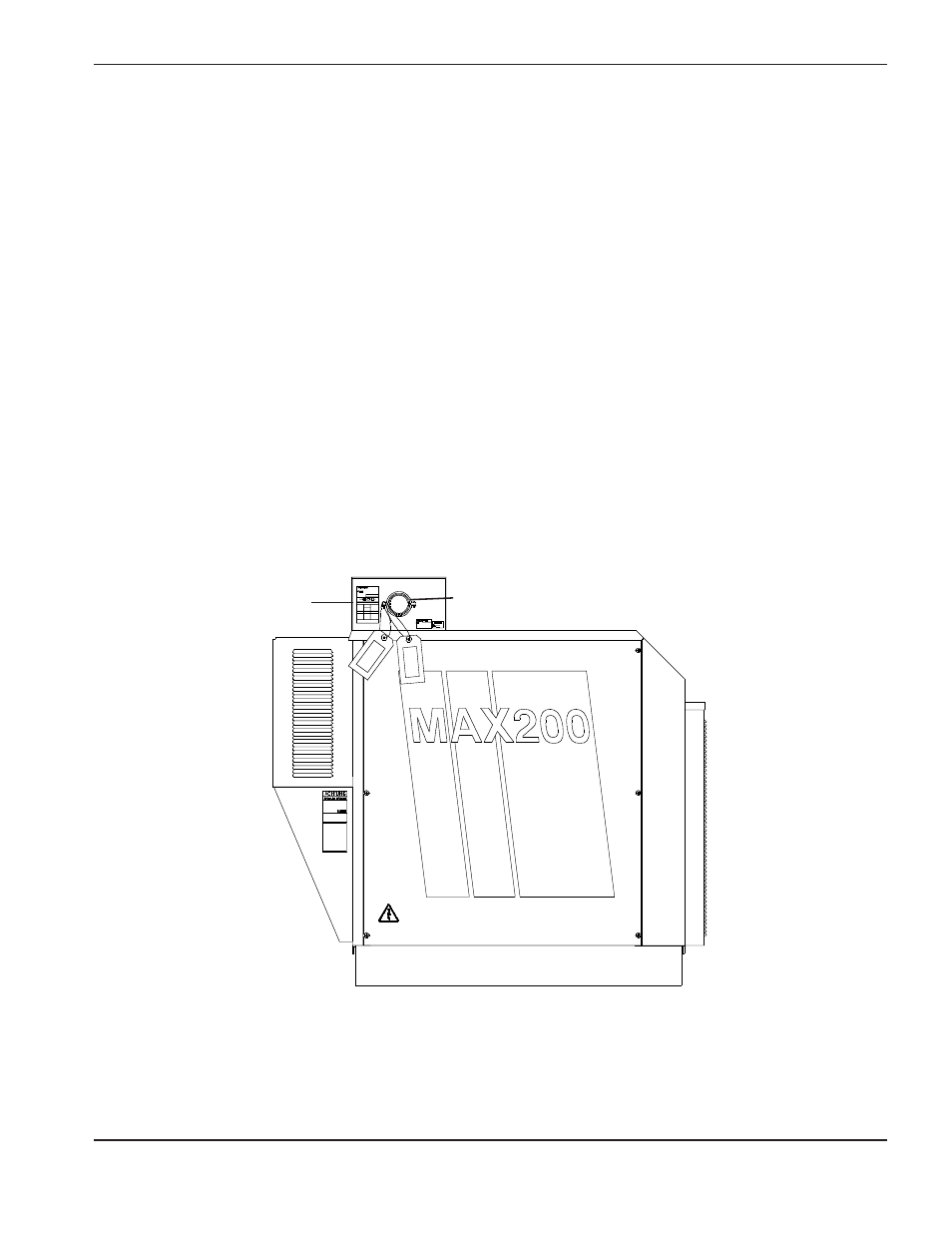

Figura a-1 Fuente de alimentación MAX200 con filtro EMI – Vista de perfil
Filtro EMI
Prensaestopas
