ArcWriter Manual del operador 2-5
3
OPERACIÓN
• Ponga el interruptor de ajuste de gas en la posición TEST. Ajuste los reguladores de presión para las
siguientes presiones: gas plasma 4,8 bar y gas de protección 4,1 bar.
• Ponga el interruptor de ajuste de gas en el modo RUN, y bloquee las dos ruedas de ajuste.
5. Una el cable de la pieza a la mesa de trabajo de forma segura. (fig. 2-4)
6. Utilice las Tablas de Datos de Operación que están al final de esta sección para ajustar la intensidad, velocidad
y altura.
Mínima presión del gas
Tanto el gas plasma como el de protección deben ser suministrados a los reguladores de presión a 6,9 bar en el
ArcWriter. Si la presión de cualquiera de ellos fuera menor de 2,7 bar, el interruptor de presión PS1 o el PS2
produciría que la fuente de energía dejara de funcionar y que el arco se extinguiera.
Bloqueo de seguridad del sensor capuchón
Si el sensor capuchón en posición detecta que el capuchón de retención está suelto, la unidad deberá apagarse.
El soplete no se encenderá hasta que se ajuste el capuchón de retención, cumpliendo así con el bloqueo de
seguridad del sensor capuchón, y la la energía CA de la unidad sea activada en el CNC o panel de control.
7. El ArcWriter está preparado para ser utilizado.
ADVERTENCIA
El arco piloto se enciende inmediatamente (sin preflujo) cuando se inicia la señal de inicio de arco.

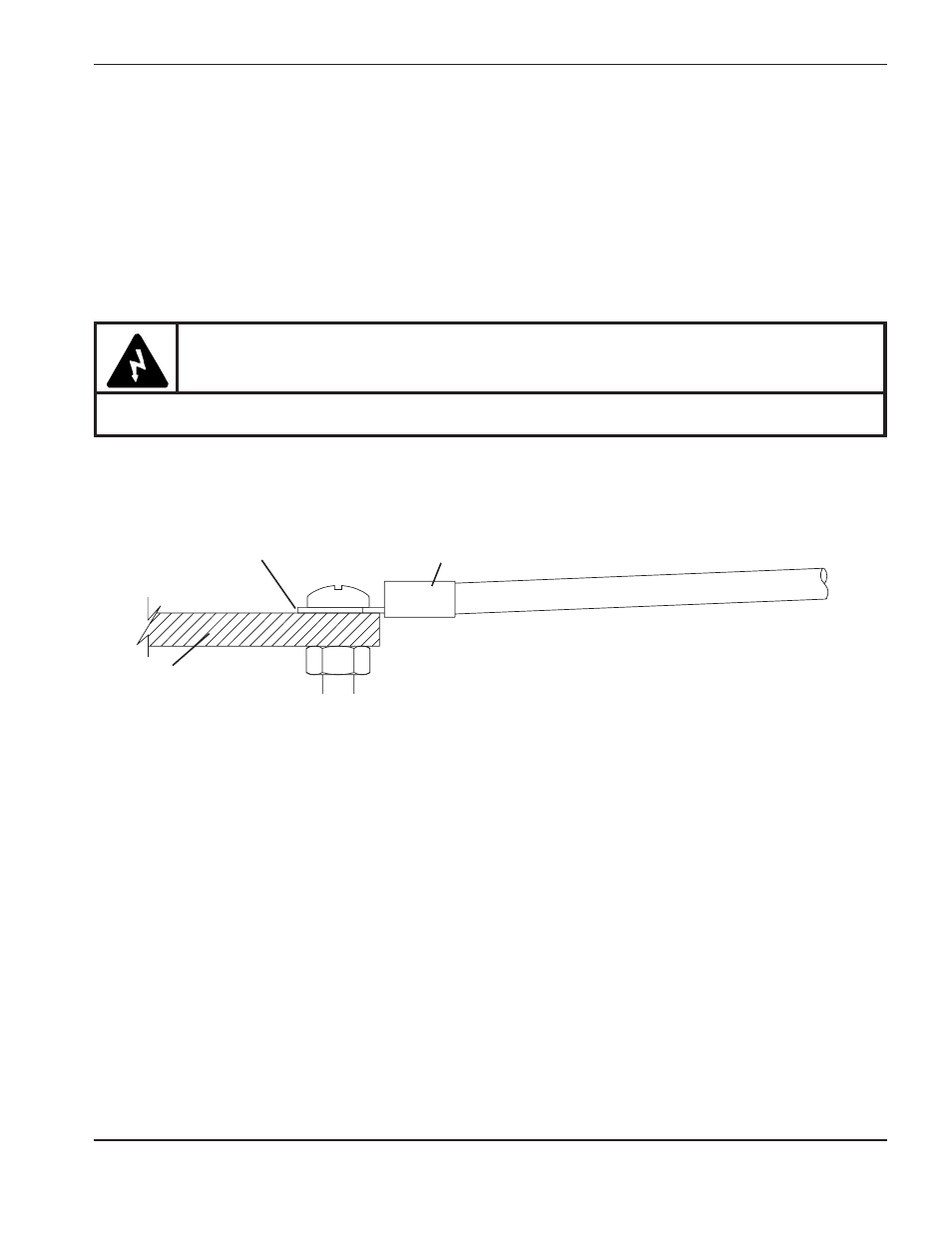

Figura 2-4 Conexión del cable de la pieza
Hacer un buen contacto metal con metal Cable de la pieza
Mesa de trabajo
