Manual do Usuário da HiTi P510K
Preparação da impressora para imprimir
Instalação do cartucho de fita
Instalação da caixa de papel

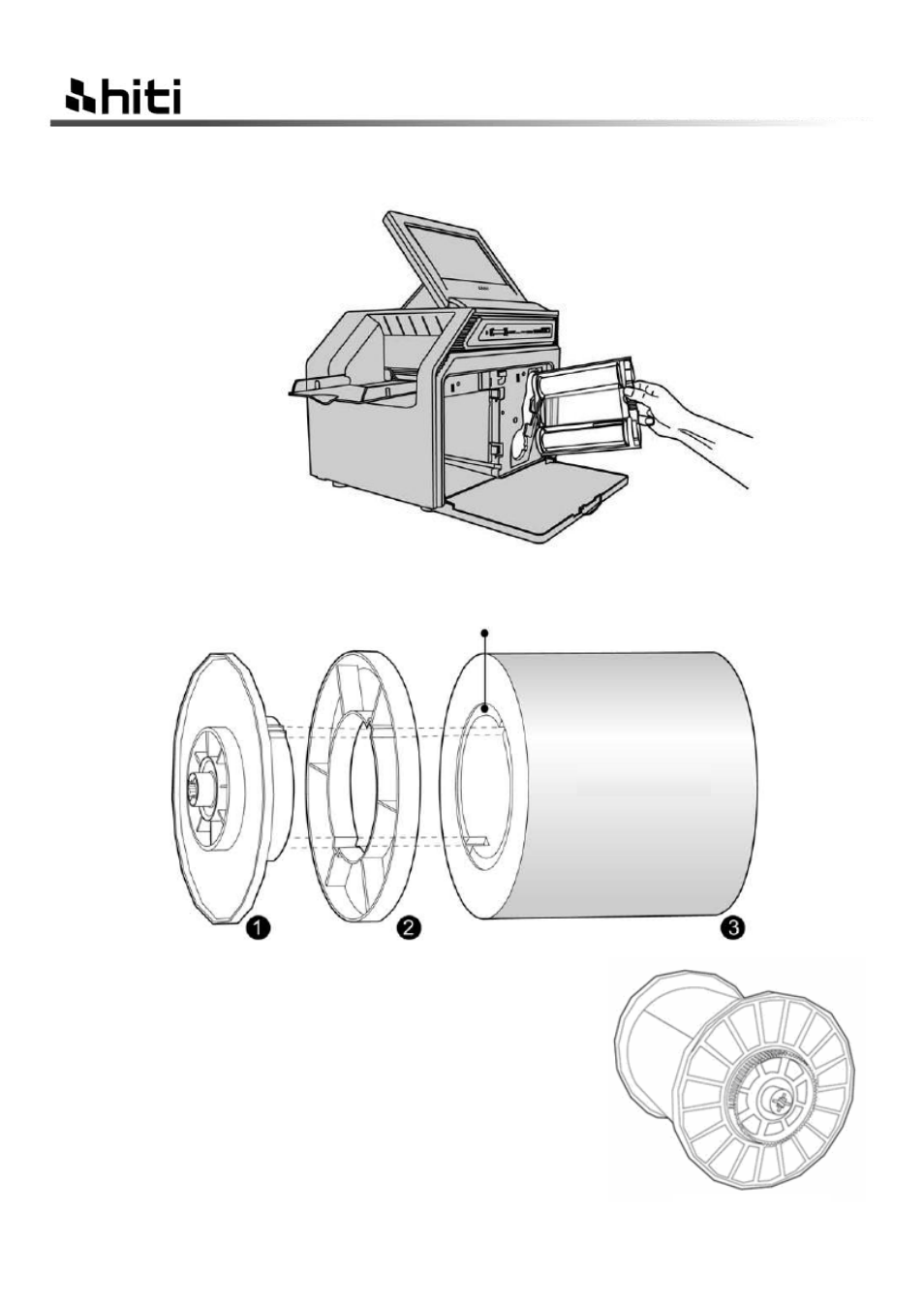

a. Montagem do rolo de papel e flange
➊
= Flange (duas cores)
➋
= Espaçador (necessário somente para instalação de rolo de papel de
5x7)
➌
= Rolo de papel
Depois da montagem, instale os espaçadores no flange (verde) e flange (laranja)
do papel quando usar rolo de papel de tamanho 5x7. Os dois espaçadores são
idênticos.
Corresponda a fenda do flange de papel à fenda do núcleo do papel. Note que um
lado do núcleo de papel possui duas fendas e o outro três fendas.
Núcleo do papel
Rolo de papel
(Depois da montagem)
