4364/03-2008 Unidad 0, 1, 2, 3 Carbo Racing Foil 3

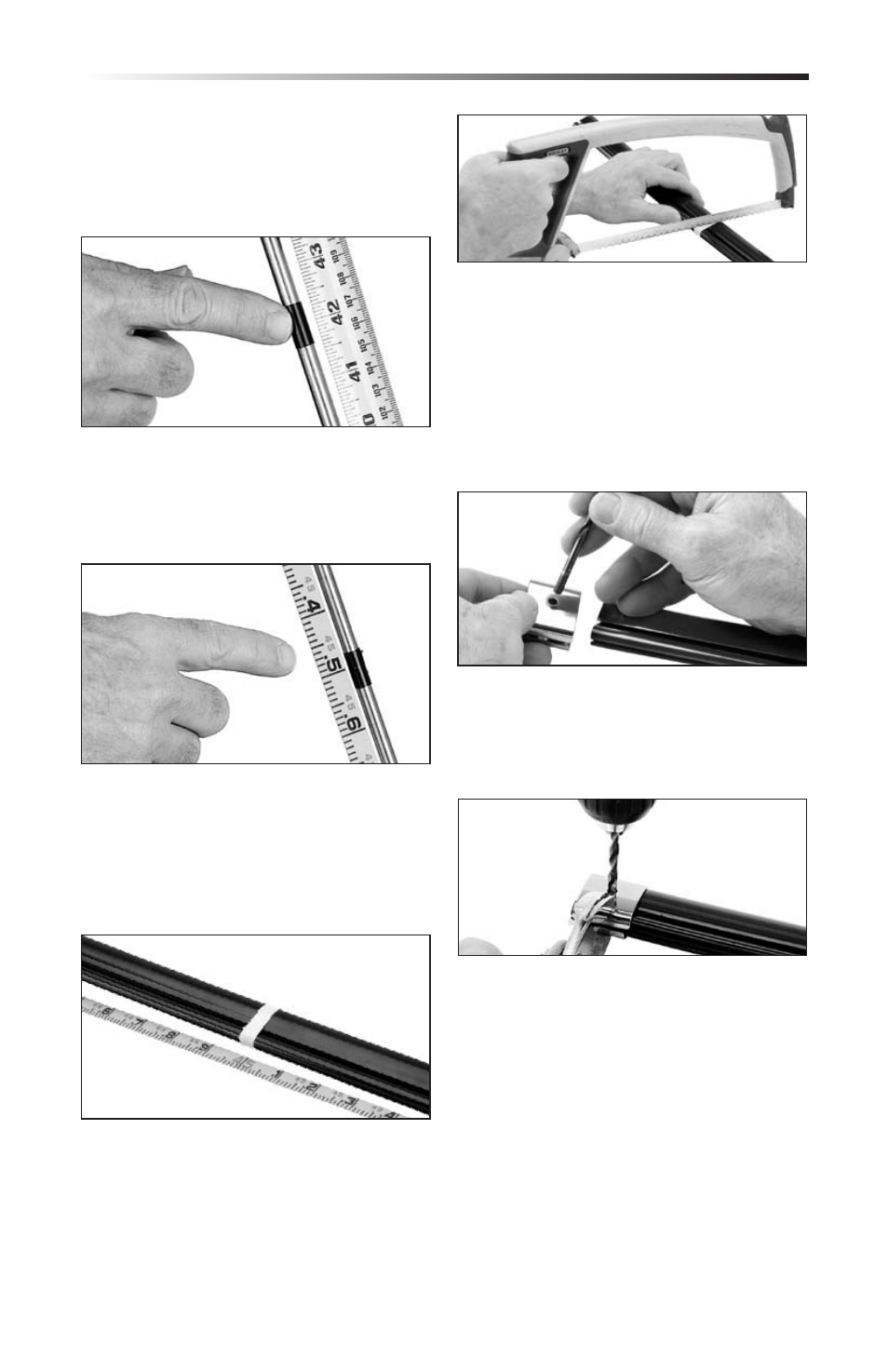

Montaje previo
1. Presentación del Perfil
Desenrollar el perfil y dejar que
se relaje, por lo menos un día o
más antes de su instalación.
2. Altura Alimentador
Medir 110 cm. (42") desde la cubierta
y marcarlo en el estay.
3. Longitud del Perfil
Fijar la cinta métrica a la driza
Medir la longitud del estay al descubierto,
que va desde la parte inferior del
Terminal hasta justo por encima de la
marca realizada en el paso 2. Deducir
127 mm para el Tubo espaciador.
4. Corteado del Perfil
Marcar sobre el Perfil la medida realizada
en el paso 3. CORTAR SOLAMENTE EL
EXTREMO SUPERIOR.
No cortar el extremo inferior del Perfil con
las etiquetas de Harken ® y el agujero del
Alimentador.
4. Continuación
Cortar el extremo superior del Perfil
con la sierra para metales.
5. Agujero para el Terminal de acabado
Colocar el Perfil con las ranuras laterales
boca arriba. Deslizar el Terminal de
acabado por el Perfil hasta que el
extremo abierto quede por encima de la
ranura y el agujero grande boca arriba.
Nota: Los agujeros del Terminal de
acabado tienen diferentes diámetros.
Asegurarse de que la broca de 5 mm.
puede pasar a través del agujero y del
perfil, con las ranuras laterales boca arriba.
Sujetar el Terminal de acabado con las
alicates y manteniendo la máquina de
taladrar recta, perforar solo un poco,
para marcar un agujero de 5 mm. en el
Perfil. Retirar el Terminal de acabado y
terminar de taladrar hasta el final.
Comprobar cómo se adapta el Terminal
de acabado con el tornillo y la tuerca
de seguridad. Ajustar el agujero si
es necesario.
Asegurarse de que el Estay está
tensado en el barco o bien estirado
en el suelo, antes de la instalación.
