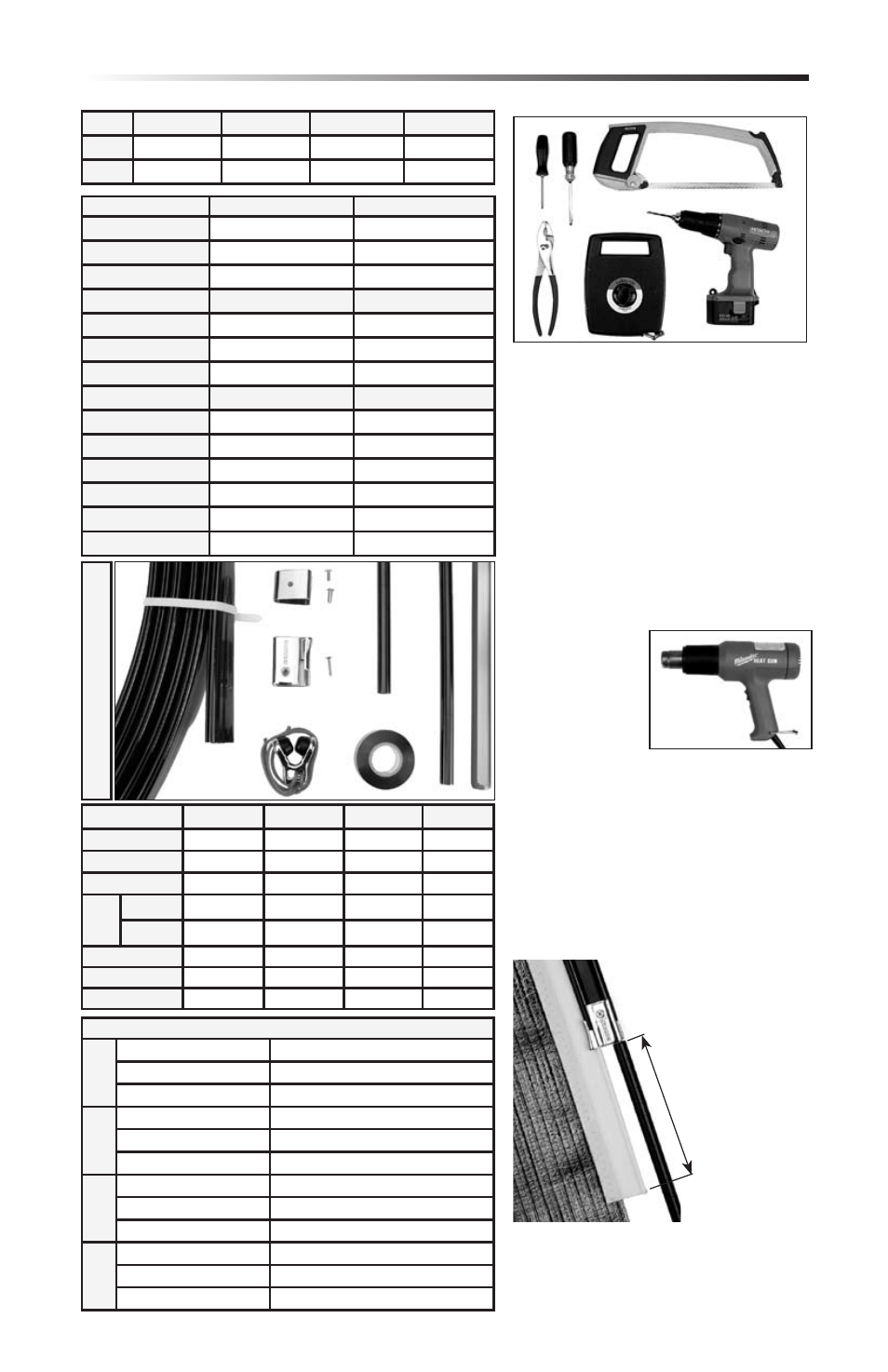

2 Unidad 0, 1, 2, 3 Carbo Racing Foil 05/04/09
Herramientas Necesarias
Destornillador cabeza Phillips
Destornillador punta plana
Sierra para metales
Alicates
Cinta métrica
Taladro con brocas de 5 mm
ó de 6 mm. Solamente para
la Unidad 3
Recomendado
Pistola de aire
caliente para
tiempo frio
Especificaciones de la Vela
Unidad Cinta de grátil
#0 #5–5/32" (4mm)
#1 #6–3/16" (5mm)
#2 #6–3/16" (5mm)
#3 #6–3/16 (5 mm)
& #7–7/32" (6mm)
Montaje previo
Herramientas
Altura sobre cubierta recomendada:
Alimentador: 42"(110cm).
Guiavelas: 30" (76cm).
La cinta de grátil
de la vela, debe
estar 15-25 cm.
(6-10") por debajo
del Alimentador
cuando se iza
la vela.
6-10"
(15-25cm)
Descripción Unidad 0 Unidad 1 Unidad 2 Unidad 3
Extrusión H-37931B H-36315B H-37820B H-41360
Terminal H-37932B H-34427B H-37833B H-41337
Alimentador H-37934C H-34394C H-37838C H-41315
Tu
bo
esp
ac
ia
do
r
Superior H-37935A H-34433A H-37879A H-41339
Inferior
H-37936A H-34432A H-37880A H-41338
Guiavelas 7006 7006 7006 7006
Cinta de PVC HCP1748 HCP1748 HCP1748 HCP1748
Aro protector 7000.30 7001.30 7002.30 —
Unidad 0 Longitud Max. Estay
7000.9 m 29'6" (9m) 32' 9" (10m)
7000.12 m 39' 4" (12m) 42' 8" (13 m)
7000.15 m 49' 2" (15m) 52' 6"(16m)
Unidad 1 Longitud Max. Estay
7001.12 m 39'4" (12m) 42' 8" (13m)
7001.16 m 52' 6" (16m) 55' 9" (17 m)
7001.20 m 65' 7" (20m) 68' 11"(21m)
Unidad 2 Longitud Max. Estay
7002.16 m 52'6" (16m) 56'6" (17.2m)
7002.20 m 65'7" (20m) 69'7" (21.1m)
7002.24 m 78'9" (24m) 82'9" (25.2m)
Unidad 3 Longitud Max. Estay
7003.24 m 78' 8-1/2" (24 m) 82' 8" (25.2 m)
7003.28 m 91' 10" (28 m) 95' 9" (29.2 m)
Max Unidad 0 Unidad 1 Unidad 2 Unidad 3
Cable 1/4" (6mm) 5/16" (8mm) 3/8" (10mm) 7/16" (11mm)
Varilla -10 (6.35mm) -17 (8.38mm) -25 (10.31mm) -30 (11.1mm)
Comprobar tamaño
Fijaciones
U
nid
ad
0
HFS1048 6-32x.375 Tornillo cabeza reforzada
HFS1049 6-32x.375 Tuerca de seguridad
HFS699 6-32x.625 Tornillo cabeza plana
U
nid
ad
1 HFS1048 6-32x.375 Tornillo cabeza reforzada
HFS1049 6-32x.375 Tuerca de seguridad
HFS1047 6-32x.75 Tornillo cabeza plana
U
nid
ad
2 HFS1094 6-32x.5 Tornillo cabeza reforzada
HFS1049 6-32x.375 Tuerca de seguridad
HFS1093 6-32x.875 Tornillo cabeza plana
U
nid
ad
3 HFS347 8-32x.5 Tornillo cabeza reforzada
HFS1139 8-32x.5 Tuerca de seguridad
HFS1138 8x32x1 Tornillo cabeza plana
Pie
za
s
