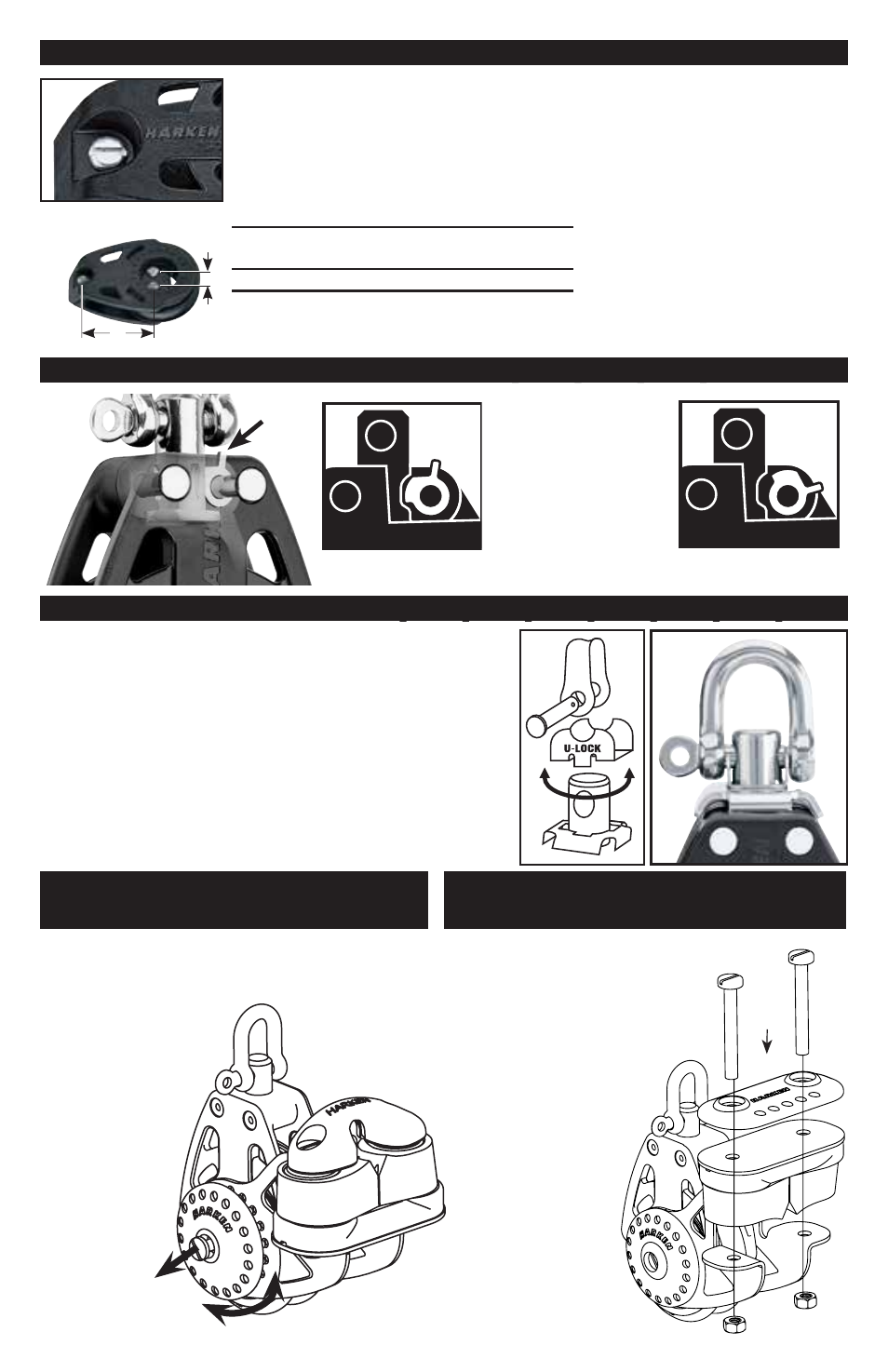

2606 Polea de reenvio
Utilizar la polea como plantilla, marcar los agujeros usando un punzón para
marcar. Quitar la polea y taladrar los agujeros usando una broca de 5,2 mm
(13 / 64 "). Biselar la boca de los agujeros de cubierta, usando un cuchillo
pequeño para permitir que el sellador tome forma. Instalar la polea con los
tornillos, arandelas y tuercas de fijación de acero inoxidable recomendados.
Cierre U-Lock de 3 posiciones – 2602 / 2603 / 2604 / 2605 / 2617 / 2618 / 2629 / 2631
Pieza
No. Tornillos
A B
pul mm pul mm
2606 M5 ó #10 PH/RH* 1 7 /
8
47 1 /
2
12
* Longitud de los tornillos: Agregar al grueso de la cubierta
la altura necesaria para la tuerca y la arandela.
A
B
Pieza No.
HFS889
1 2
Cierre de leva Cam-Lock de 3 posiciones – 2600 / 2601 / 2615 / 2616 / 2621 - 2624
El Cierre U-Lock de 3 posiciones en Dobles y Triples
permite cambiar la dirección del cabezal en posición
frontal, lateral o que la polea gire libremente. Para
cambiar la dirección del cabezal, quitar el grillete, dar
vuelta al cabezal y colocar el grillete de nuevo. Para
permitir que la polea gire sobre su eje, retirar el cierre
U-Lock.
1. Palanca de la leva
hacia arriba.Polea
bloqueada en posición
frontal o lateral.
2. Palanca de la leva
hacia abajo la Polea
puede girar libremente.
Ajuste del ángulo de la
Mordaza (Simple/Triple)
Mordaza reversible
(Simple solamente)
1. Quitar los tornillos de la mordaza
2. Montar según se indica. Nota: utilizar la
placa de plástico del fondo de
la mordaza.
3. Apretar los tornillos. No apretar
demasiado los tornillos. Los
gatillos de la mordaza
deben poderse abrir y
cerrar sin fuerte
resistencia.
1. Aflojar el tornillo de la Placa de fijación del brazo soporte
de mordaza y tirar hacia fuera para desengancharlo.
2. Girar el brazo soporte de mordaza hasta la posición
deseada.
3. Presionar la Placa de
fijación hacia adentro
y apretar el tornillo.
Evitar que la roldana
se trabe apretando
demasiado
el tornillo.
1 Cerrado 2 Libre
