Harken 2600 57 mm Shackle & Cheek Block Manual del usuario
57 mm carbo airblock, Características, Todos las poleas excepto la 2607 ti-lite
I N S T R U C C I O N E S
57 mm Carbo AirBlock
®
Todos las Poleas excepto la 2607 Ti-Lite
USA – Tel: (+1) 262-691-3320 • Web: www.harken.com • Email: [email protected]
Italy – Tel: (+39) 031.3523511 • Web: www.harken.it • Email: [email protected]
Seguir las instrucciones de forma estricta, a fin de evitar accidentes, desperfectos en la
embarcación, daños corporales o incluso la muerte. Para información adicional sobre
Seguridad ver: www.harken.com.
A
B

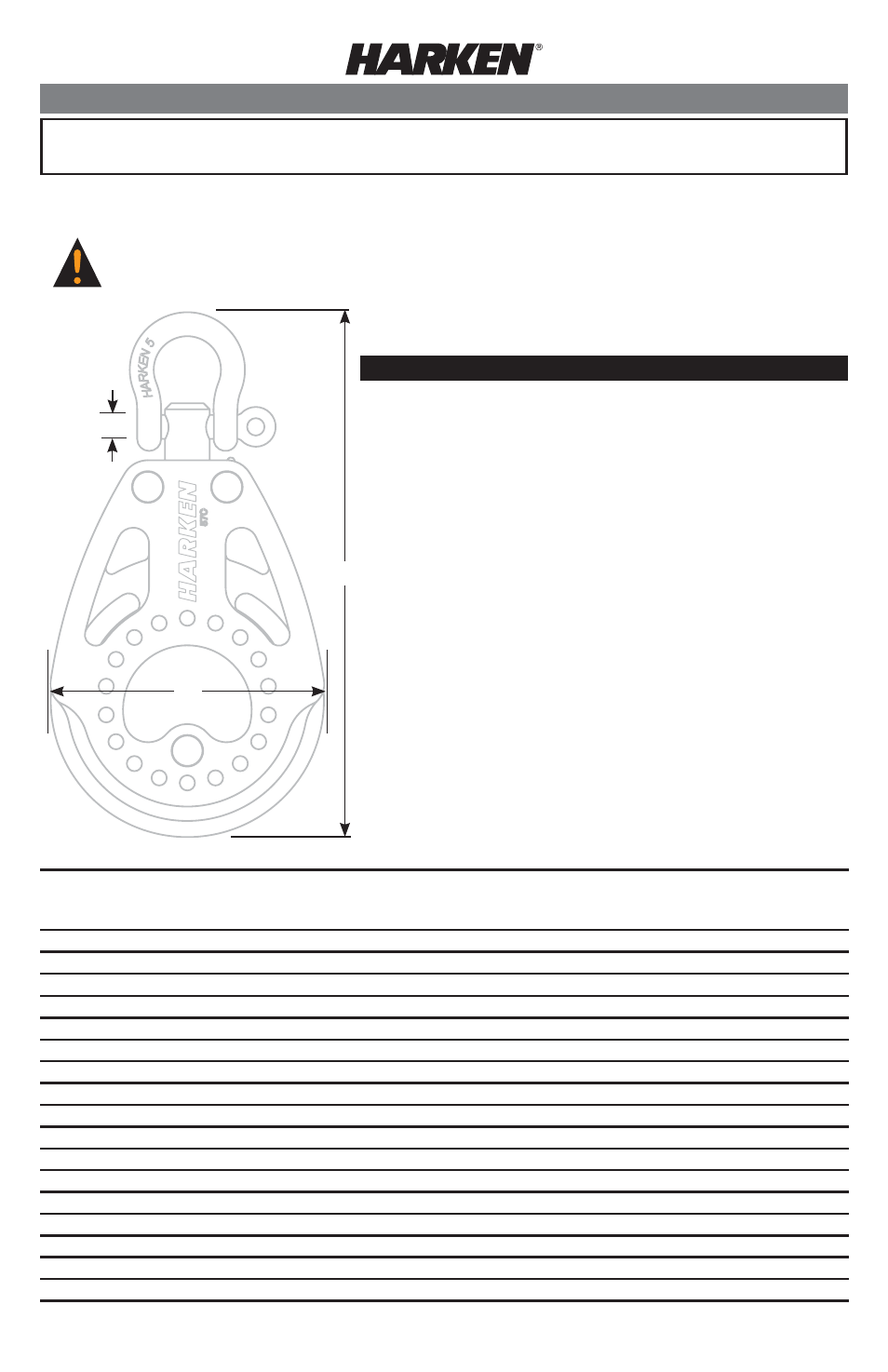

Laterales de Nylon reforzados con Fibra de vidrio: Ranuras
de Rodamiento curvadas para la retención de cargas.
Simple fija: Arraigo integrado que admite aparejos de 2:1 ó de 3:1.
Dobles/triples: Cierre U-lock para mantener la pieza giratoria en
posición frontal/lateral o dejar que la polea gire libremente.
Triple con mordaza: Mordaza compacta, brazos soporte y
aparejos para cargas elevadas de 5:1 ó 6:1.
Placas de fijación para Soportes de mordaza: Permite que
los soportes de mordaza sean fijados en más de cinco posiciones
para los guiacabos.
Poleas de reenvio: Compacta, Perfil de montaje pequeño
y agujeros de drenaje.
Aplicaciones genéricas: Escotas de Mayor/Foque, Escoteros
de mayor con refino, Pajarín de pujamen, Cunninghams, Contras,
Controles de Escotero.
Tamaño Máximo de la Línea: 10 mm (7/16")
* Puede ser utilizada como polea de arraigo ** Los valores de la Carga máxima de Trabajo y de la Carga de Rotura de las Poleas,
están basados en los valores de resistencia de la mordaza.
No aplicar Cargas superiores a la Carga de Trabajo máxima de las Carbo AirBlocks detalladas a continuación.
Pieza
No. Descripción
A
B
C
Carga máxima
de Trabajo
Carga
de Rotura
pul
mm
pul
mm
pul mm
lb
kg
lb
kg
2600 Simple/giratoria
2
1
/
4
57
4
5
/
16
110
3
/
16
5
792
359
2380 1079
2601 Simple/giratoria/arraigo
2
1
/
4
57
5
3
/
16
132
3
/
16
5
792
359
2380 1079
2606 Reenvio plana
2
1
/
4
57
3
5
/
8
92
—
—
792
359
2380 1079
2607 Fijación por gaza Ti-Lite*
Importante: Consultar instrucciones para la escota en: http://www.harken.com/pdf/4927.pdf
2615 Simple/giratoria/mordaza 150 Cam-Matic
®
**
2
1
/
4
57
4
5
/
16
110
3
/
16
5
300
136
750 340
2616 Simple/giratoria/mordaza 150 Cam-Matic
®
/arraigo**
2
1
/
4
57
5
3
/
16
132
3
/
16
5
600
272
1500 680
2621 Polea de violín
2
1
/
4
57
6
153
3
/
16
5
792
359
2380 1079
2622 Polea de violín/arraigo
2
1
/
4
57
6
7
/
8
175
3
/
16
5
792
359
2380 1079
2623 Polea de violín/mordaza 150 Cam-Matic
®
2
1
/
4
57
6
153
3
/
16
5
792
359
2380 1079
2624 Polea de violín/mordaza 150 Cam-Matic
®
/arraigo 2
1
/
4
57
6
7
/
8
175
3
/
16
5
792
359
2380 1079
2602 Doble/giratoria
2
1
/
4
57
4
3
/
4
121
—
6
1584
720
3300 1500
2603 Doble/giratoria/arraigo
2
1
/
4
57
5
5
/
8
142
—
6
1584
720
3300 1500
2604 Triple/giratoria
2
1
/
4
57
4
3
/
4
121
—
6
2380
1080
5000 2270
2605 Triple/giratoria/arraigo
2
1
/
4
57
5
5
/
8
142
—
6
2380
1080
5000 2270
2617 Triple/giratoria/mordaza 150 Cam-Matic
®
**
2
1
/
4
57
4
3
/
4
121
—
6
1500
680
3750 1700
2618 Triple/giratoria/mordaza 150 Cam-Matic
®
/arraigo** 2
1
/
4
57
5
5
/
8
142
—
6
1800
816
4500 2040
2631 Cuádruple/giratoria
2
1
/
4
57
4
3
/
4
121
—
6
2380
1080
5000 2270
C
Características
IMPORTANTE: Ver Inspección y Mantenimiento
al final del Manual.
