Manual de Instalación, Operación y Mantenimiento
Instalación
Una vez que haya recibido la unidad, revise por la existencia de algún daño e infórmelo inmediatamente al remitente. También
revise que todos los accesorios o artículos hayan sido incluidos.
Mueva el ventilador al lugar deseado y asegúrelo a los orificios montados de la base. Podría ser necesaria la utilización de

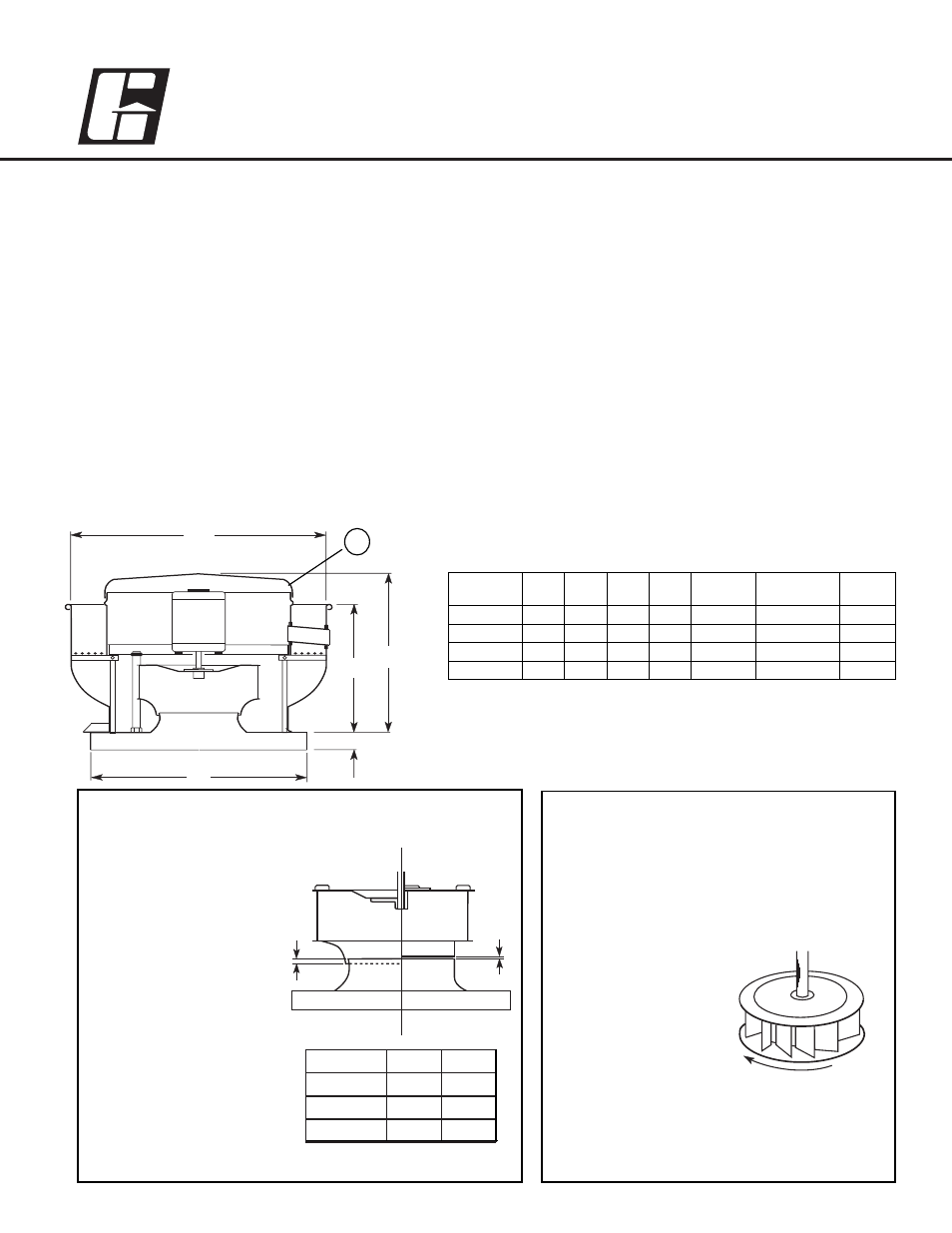

bases para adaptación en techo dependiendo del material de construcción del techo y su grosor. El diagrama inferior
muestra las dimensiones del modelo CUE.
El acceso al compartimiento del motor se lleva acabo removiendo los tornillos designados "R" en la figura inferior. La cubierta
puede ser removida, cuando se haga, póngala sobre una superficie plana en una área protegida de corrientes de viento
fuertes.
El amperaje del motor y los rangos de voltaje deberán ser compatibles al sistema de voltaje y amperaje en donde se instalará
la unidad finalmente. La entrada eléctrica debe ser llevada a través de un tubo canalizador que se encuentra entre la tapa
curva y el compartimiento de abajo del motor. La instalación y el cable eléctrico utilizado debe estar de acuerdo a las reglas y
códigos de cada localidad.
Todos los modelos CUE tienen la opción de ser diseñados con un sistema de drenaje para agua y residuos. El almacenador o
contenedor de agua puede ser adaptado a continuidad de la unidad o en lugar distante dependiendo de la conveniencia para
su instalación. El recolector de agua y residuos puede ser adquirido a solicitud y a través de nuestros representantes.
LEA Y GUARDE ESTAS INSTRUCCIONES
Modelo CUE con
Transmisión Directa
Extractor de Techo
PN 453282
GREENHECK
P.O. BOX 410 SCHOFIELD, WISCONSIN 54476-0410
TEL. 715-359-6171
www.greenheck.com
®
B
C
D
A
1 3 /
4
"
R
MODELO A B C D
Tamaño de
compuerta
Abertura del
Techo
Peso
Approx.
CUE-95 22 23 5 / 8 23 3 / 4 17 1 / 4 12x12 14 1 / 2 x 14 1 / 2 37
CUE-100 22 23 5 / 8 23 3 / 4 17 1 / 4 12x12 14 1 / 2 x 14 1 / 2 42
CUE-120 22 23 5 / 8 23 3 / 4 17 1 / 4 12x12 14 1 / 2 x 14 1 / 2 46
CUE-140 26 27 1 / 2 24 3 / 4 18 3 / 8 16x16 18 1 / 2 x 18 1 / 2 57
La Dimensión "A" es el punto de unión entre la unidad CUE y la base
(Roof Curb) utilizada para la instalación en el techo. La base (Roof
Curb) deberá ser 1 1/2” menor que la dimensión “A” para permitir la
utilización de material de techamiento y sellantes.
Datos Dimensionales
REVISIONES ANTES
DE COMENZAR
R evise que todos los
retenedores estén apretados.
La turbina deberá rotar
libremente estando alineada
así como se muestra en el
diagrama. La turbina se fija
en fábrica con su respectiva
prueba de alineación y
balance. Es posible que
algunas partes de la unidad
se aflojen durante su
transporte. En ocasiones será
necesaria la re-alineación de
la turbina. Se puede centrar la
turbina aflojando los tornillos
que sujetan la turbina. Una
vez realizado, reposicione la
turbina al lugar correcto.
ROTACION DE LA TURBINA
La dirección de rotación de la turbina es
crítica. La rotación inversa dará lugar a un
movimiento de aire pobre. Podría
sobrecargar el motor y posiblemente
quemarlo. Revise la
rotación de la turbina
(vista desde el lado del
eje) encendiendo
momentáneamente la
unidad. La rotación
debe dirigirse hacia el
mismo sentido como se
muestra la rotación de
la calcomanía en la
unidad.
G H
MODELO G H
95 - 3/32"
100 1/4" -
120-140 3/8" -
Fig. 1 Fig. 2
SENTIDO DE LAS
MANECILLAS DEL RELOJ
Modelos CUE de 95-140
