Fusion MS-NRX200i - Manual (Página 7)

7

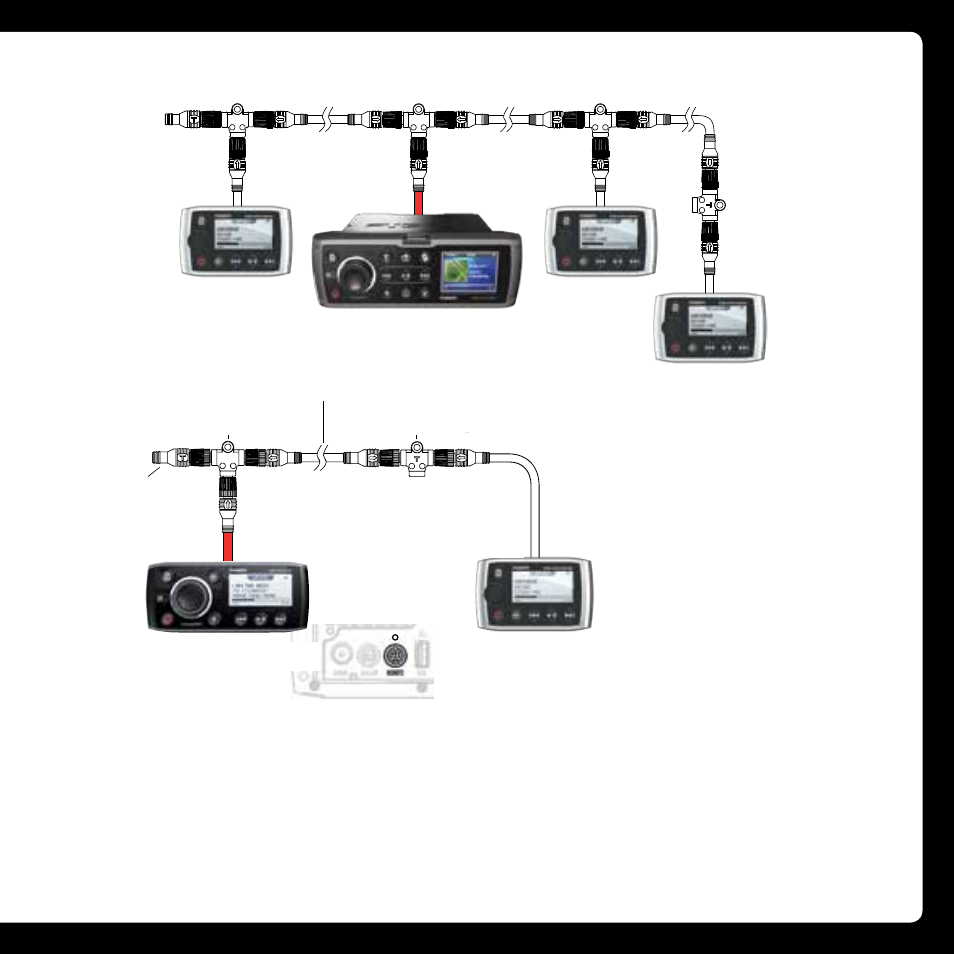

Conexión del MS-NRX200i con el equipo estéreo MS-RA205
Ejemplo de instalación con múltiples (3) controles remotos
NOTA: los terminales
suministrados deben
acoplarse en los extremos
de la red como se muestra.
No hacerlo así puede
afectar a su correcto
funcionamiento.
OPCIÓN DE INSTALACIÓN 2: CONEXIÓN A UNA RED
NMEA 2000 EXISTENTE
Los controles remotos MS-NRX200i de FUSION cableados pueden funcionar sobre una red NMEA 2000
existente, eliminando la necesidad de cablear también la unidad estéreo. El paquete MS-NRX200i contiene
todos los cables y conectores necesarios para conectar el control remoto a una red NMEA 2000 existente.
Nota importante: los cables de acometida NMEA 2000 para las unidades estéreo principales de FUSION
no se suministran con los equipos estéreo. Los cables de acometida están disponibles en FUSION como
accesorios opcionales.
ALIMENTACIÓN DE FUSION - Solo para red Fusion
alimentada con cable de acometida (rojo)
Número de referencia CAB000851
suministrado con equipo estéreo
PARTE TRASERA DE LA CAJA - CONEXIÓN DEL CONTROL REMOTO
FUSION MS-NRX200i
FUSION MARINE STEREO
MS-RA205
CABLE TRONCAL
NMEA 2000 DE 6 METROS
TERMINAL EN LÍNEA
NMEA 2000
CONECTOR T
NMEA 2000
TERMINAL HEMBRA
NMEA 2000
TERMINAL NMEA 2000
COLOCADO EN EL EXTREMO
DE LA RED
TERMINAL NMEA 2000
COLOCADO EN EL EXTREMO
DE LA RED
