6
OPCIÓN DE INSTALACIÓN 1:
RED DE CONTROL REMOTO FUSION
Potencia de la red FUSION
Para evitar exceder las limitaciones de potencia de la red de control remoto FUSION, el máximo número
de dispositivos soportados en una red FUSION es:
1. Una unidad principal estéreo (MS-IP700i, MS-AV700i o MS-RA205)
2. Hasta tres controles remotos MS-NRX200i (MS-NRX200i).
Para instalaciones que precisen un mayor número de dispositivos se recomienda la instalación de una red
NMEA 2000 completa. Consultar la opción 2.

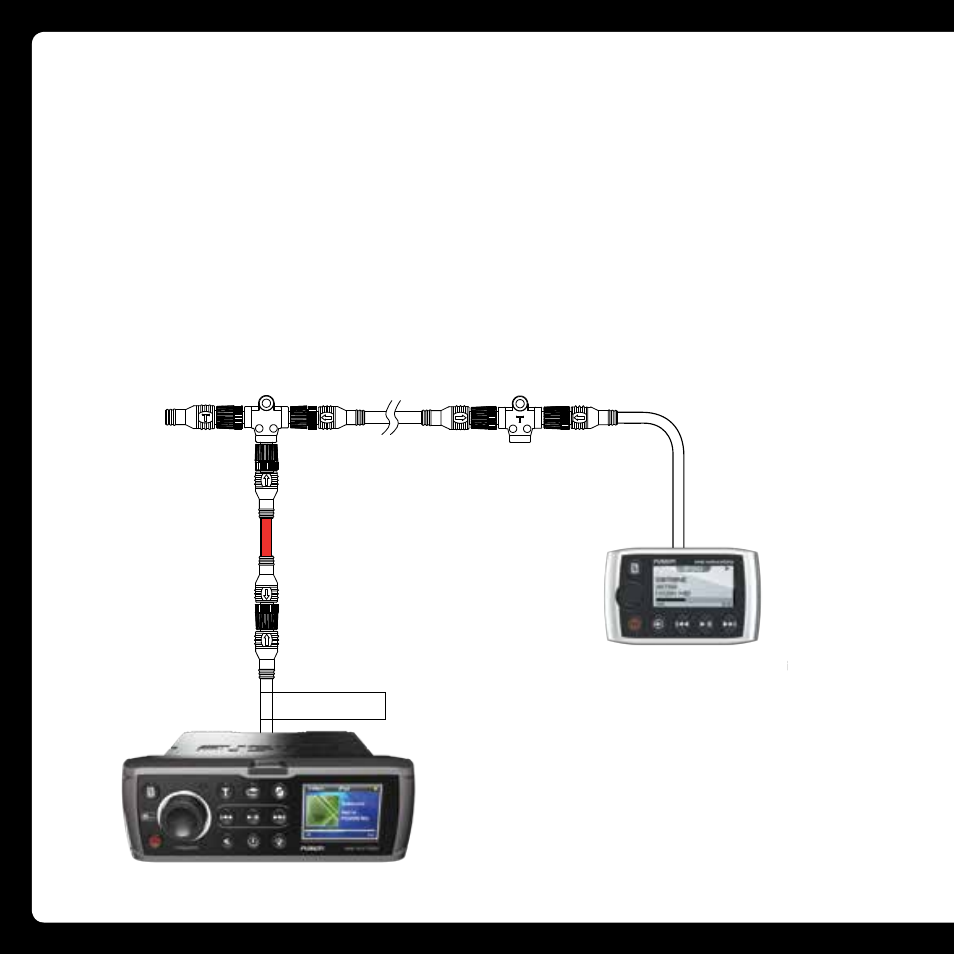

Conexión del MS-NRX200i con la serie 700
CONECTOR T NMEA 2000
TERMINAL HEMBRA
NMEA 2000
ALIMENTACIÓN DE FUSION
- Solo para red Fusion
alimentada con cable de acometida (rojo)
Número de referencia CAB000851
suministrado con equipo estéreo
CABLE TRONCAL
NMEA 2000 DE 6 METROS
CONTROL REMOTO
CABLEADO
FUSION MS-NRX200i
FUSION MARINE STEREO
MS-IP700i o MS-AV700i
TERMINAL EN LÍNEA NMEA 2000
